Latitude E7450 LED-statusgids
Summary: Het volgende artikel is een visuele handleiding voor de LED-indicatoren op uw Latitude E7450 laptop.
Instructions
Inhoudsopgave:
- Een handleiding voor de systeemstatuslampjes op uw Latitude E7450
- De externe LED's
- De palmsteun-LED's
- Koppelingen
Een handleiding voor de systeemstatuslampjes op uw Latitude E7450
Ik heb hieronder een visuele handleiding gemaakt die de verschillende LED-indicatoren op uw laptop laat zien. Ik heb laten zien waar de LED's voor staan. Wat elk van de fasen zijn die de LED kan doorlopen.
De externe LED's
De kleine indicatielampjes op de laptop zijn Light Emitting Diodes (LED's). Ze dienen als statuslampjes voor uw laptop.
In dit gedeelte behandelen we de drie LED's langs de bovenrand aan de buitenkant van de laptop.
(Afbeelding 1 Externe LED's)
| 1 | Voedings-LED - Geeft de voedingsstatus aan. | 2 | Activiteitslampje harde schijf: wordt wit wanneer de laptop gegevens leest of naar de harde schijf schrijft. |
| 3 | Batterij-LED - Geeft de batterijstatus aan. |
De aan/uit-LED geeft de volgende voedingsstatus aan:
| Energiestatus | LED-gedrag |
|---|---|
| Aan | Constant wit |
| Stand-by | Wit ademen (knippert langzaam). |
| Uit slaapstand | Uit |
De batterij-LED geeft de batterijstatus als volgt aan:
| Staat batterij | LED-gedrag |
|---|---|
| Een niet-Dell voedingsadapter is aangesloten op de laptop. | Afwisselend oranje en wit knipperend |
| Tijdelijke batterijstoring bij aangesloten voedingsadapter | Afwisselend oranje en ononderbroken wit licht knipperend |
| Defecte batterij bij aangesloten voedingsadapter | Constant knipperend oranje licht |
| Batterij is volledig opgeladen bij aangesloten voedingsadapter | Lampje uit |
| Batterij wordt opgeladen bij aangesloten voedingsadapter | Constant wit licht |
De palmsteun-LED's
De status-LED's van het apparaat bevinden zich in de rechterbovenhoek van het toetsenbord. Ze geven de status weer van de opslag, batterij en draadloze activiteit. U kunt ze gebruiken als diagnostisch hulpmiddel.

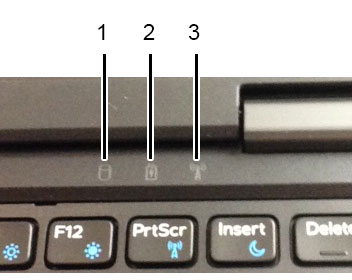

(Afb. 3.2 Status-LED's)
| 1 | Storage-LED | 2 | Voedings-LED |
| 3 | Draadloze LED |
Voor meer informatie over het gebruik van de LED-lampjes om eventuele problemen op te lossen, raadpleegt u het gedeelte Koppelingen.
Additional Information
Ik heb hieronder verschillende koppelingen opgenomen. In deze artikelen worden LED's gebruikt om een storing op te lossen of wordt uitgelegd wat de status van de LED's betekent.
- Diagnostische LED-codes voor laptops en LED-codes voor batterijen
- Diagnostische indicatoren (Precision Mobiles)
- Handleiding voor ePSA Diagnostics
- Problemen oplossen met een No POST-probleem op een Dell laptop-pc
- Problemen met een voedingsprobleem op een laptop-pc oplossen
- Een probleem met het LCD-paneel van een Dell laptop oplossen
- Draadloze netwerkproblemen oplossen op mijn Dell computer
