VNXe: Anleitung zum Ersetzen eines SFP-Moduls. (Vom Nutzer korrigierbar)

Austausch der fehlerhaften Hardwarekomponente

Gehen Sie wie folgt vor, um das fehlerhafte Hardwareteil zu entfernen und das Ersatzhardwareteil im System zu installieren.

Übersicht über die Aufgaben zum Austausch eines SFP-Moduls

Um ein fehlerhaftes SFP-Modul auszutauschen, müssen Sie die folgenden Schritte in der Reihenfolge ausführen, in der sie angezeigt werden. Dieses Dokument enthält Anweisungen zum Ausführen der einzelnen Aufgaben.

1. Suchen des fehlerhaften SFP-Moduls
2. Entfernen des SFP-Moduls
3. Auspacken des neuen SFP-Moduls
4. Installieren des SFP-Moduls
5. Überprüfen der Funktion des neuen SFP-Moduls

Identifizieren des fehlerhaften SFP-Moduls

Die SFP-Module sind sichtbar in bestimmten Input/Output-Modulen (Personality) enthalten, die auf der Rückseite des Disk Processor Enclosure installiert sind.

Ein I/O-Modul enthält SFP-Module, die in den gekennzeichneten Ports installiert sind. E0, E1, E2, E3.


Beispiel: Fibre-Channel-I/O-Modul und beschriftete Ports

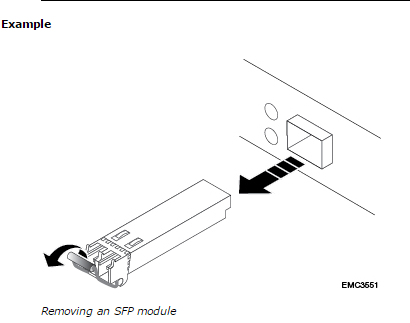

Entfernen eines SFP-Moduls

Verfahren

1. Wenn ein Kabel mit dem SFP verbunden ist, trennen Sie das Kabel.
2. Ziehen Sie vorsichtig die gefederte Verriegelung nach unten.
3. Halten Sie die Verriegelung fest und ziehen Sie das SFP-Modul vorsichtig heraus.

Vorsicht
Entfernen Sie das I/O-Modul nicht. Das Entfernen des I/O-Moduls führt dazu, dass der Storage-Prozessor sofort neu gestartet wird.


Auspacken eines Teils

Verfahren

1. Tragen Sie ESD-Handschuhe oder befestigen Sie ein ESD-Armband an Ihrem Handgelenk und dem Gehäuse, in dem Sie das Teil installieren.
2. Packen Sie das Teil aus und legen Sie es auf eine antistatische Oberfläche.
3. Wenn es sich bei dem Teil um einen Ersatz für ein fehlerhaftes Teil handelt, bewahren Sie das Verpackungsmaterial auf, um das fehlerhafte Teil zurückzusenden.

Installieren eines SFP-Moduls

Verfahren

1. Wenn Sie ein fehlerhaftes SFP-Modul austauschen, überprüfen Sie, ob das Ersatz-SFP-Modul dieselbe Teilenummer wie das fehlerhafte SFP-Modul hat.
2. Die Teilenummer finden Sie auf einem Etikett, das am SFP-Modul angebracht ist.
3. Drücken Sie die gefederte Verriegelung nach oben und schieben Sie das neue SFP-Modul in den Port, bis es sicher angeschlossen ist.
4. Wenn Sie ein fehlerhaftes SFP austauschen, schließen Sie das Kabel wieder an das Ersatz-SFP-Modul an.

1. Wählen Sie in Unisphere™ System>Systemintegrität aus.
2. Wählen Sie das Teil in der Liste Systemkomponenten oder in der grafischen Ansicht aus:

• In der Liste Systemkomponente sollte das Teil mit dem Status OK-Symbol gekennzeichnet sein:
• In der grafischen Ansicht sollte das Teil grün markiert sein.

1. Verpacken Sie das fehlerhafte Teil in dem Versandkarton, in dem sich das Ersatzteil befand, und verschließen Sie den Karton.
2. Senden Sie das fehlerhafte Teil wie in den Anweisungen beschrieben, die dem Ersatzteil beigefügt waren, an Ihren Serviceanbieter.
3. [Optional] Klicken Sie auf Support, um weitere Informationen über Unisphere zum Zurücksenden von vom Kunden austauschbaren Teilen zu erhalten>. >Vom Kunden austauschbare Teile>Senden Sie ein vom Kunden austauschbares Teil zurück, um die EMC Online Support-Website aufzurufen.

          Wenn auf Ihrem Bildschirm die Option Zurücksenden eines vom Kunden austauschbaren Teils nicht angezeigt wird, wenden Sie sich an Ihren Serviceanbieter, um Anweisungen dazu zu erhalten, was als Nächstes zu tun ist.
