VNXe: Cómo reemplazar un módulo SFP. (corregible por el usuario)

Reemplazo del componente

de hardware con erroresRealice las siguientes acciones para extraer la pieza de hardware con errores e instalar la pieza de hardware de reemplazo en el sistema.

Resumen de tareas para reemplazar un módulo

SFPPara reemplazar un módulo SFP con errores, debe completar las siguientes tareas en el orden en que aparecen. En este documento, se proporcionan instrucciones para completar cada tarea.

1. Localización del módulo SFP con errores
2. Extracción del módulo SFP
3. Descomprima el nuevo módulo SFP
4. Instalación del módulo SFP
5. Verifique el funcionamiento del nuevo módulo SFP

Identificación del módulo

SFP con erroresLos módulos SFP se encuentran visiblemente en ciertos módulos de entrada/salida (personalidad) instalados en la parte posterior del gabinete de procesadores de discos.

Un módulo de I/O contiene módulos SFP instalados en los puertos etiquetados; E0, E1, E2, E3.


Ejemplo: Módulo de I/O Fibre Channel y puertos etiquetados

Extracción de un módulo

SFPProcedimiento

1. Si hay un cable conectado al SFP, desconéctelo.
2. Tire suavemente hacia abajo del pestillo de liberación del resorte.

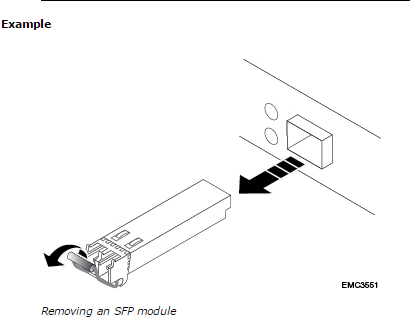

3. Mientras sujeta el pestillo, tire suavemente del módulo SFP para extraerlo.

Cautela
No quite el módulo de I/O. La extracción del módulo de I/O hace que el procesador de almacenamiento se reinicie inmediatamente.


Desembalaje de una pieza

Procedimiento

1. Utilice guantes contra ESD o coloque una muñequera contra ESD en la muñeca y en el gabinete en el que está instalando la pieza.
2. Desembale la pieza y colóquela en una superficie antiestática.
3. Si la pieza es un reemplazo de una pieza con errores, guarde el material de embalaje para devolver la pieza con errores.

Instalación de un módulo

SFPProcedimiento

1. Si va a reemplazar un módulo SFP fallido, verifique que el módulo SFP de reemplazo tenga el mismo número de referencia que el módulo SFP fallido.
2. El número de referencia se encuentra en una etiqueta adherida al módulo SFP.
3. Empuje el pestillo de liberación de resorte hacia arriba y deslice el nuevo módulo SFP en el puerto hasta que se conecte de manera segura.
4. Si va a reemplazar un SFP fallido, vuelva a conectar el cable al módulo SFP de reemplazo.

1. En Unisphere™, seleccione Estado del sistema>del sistema.
2. Seleccione la pieza en la lista System Component o en la vista gráfica:

• En la lista System Component , la parte se debe marcar con un icono de estado correcto:
• En la vista gráfica, la pieza debe estar resaltada en verde.

1. Empaquete la parte con errores en la caja de envío que contenía la pieza de reemplazo y selle la caja.
2. Envíe la pieza defectuosa a su proveedor de servicios, como se describe en las instrucciones incluidas con la pieza de reemplazo.
3. [Opcional] Para obtener más información acerca de la devolución de partes reemplazables por el cliente desde Unisphere, haga clic en Soporte>¿Necesita más ayuda? >Piezas reemplazables por el> cliente Devuelva una pieza reemplazable del cliente para ingresar al sitio web de soporte en línea de EMC.

          Si la pantalla no muestra la opción Devolver una pieza reemplazable al cliente , póngase en contacto con el proveedor de servicio para obtener instrucciones sobre qué hacer a continuación.
