VNXe: Jak wymienić moduł SFP. (możliwość naprawienia przez użytkownika)

Wymiana uszkodzonego elementu

sprzętowegoWykonaj następujące czynności, aby wymontować uszkodzony sprzęt i zainstalować nową część sprzętową w komputerze.

Podsumowanie zadań związanych z wymianą modułu

SFPAby wymienić uszkodzony moduł SFP, należy wykonać poniższe zadania w kolejności, w jakiej się pojawiają. Ten dokument zawiera instrukcje dotyczące wykonywania poszczególnych zadań.

1. Lokalizowanie uszkodzonego modułu SFP
2. Wymontuj moduł SFP
3. Rozpakuj nowy moduł SFP
4. Instalacja modułu SFP
5. Sprawdź działanie nowego modułu SFP

Identyfikacja uszkodzonego modułu

SFPModuły SFP są w widoczny sposób ukryte w niektórych modułach wejścia/wyjścia (osobowości) zainstalowanych z tyłu obudowy procesora dysków.

Moduł I/O zawiera moduły SFP zainstalowane w oznaczonych portach; E0, E1, E2, E3.


Przykład: Moduł we/wy Fibre Channel i oznaczone porty

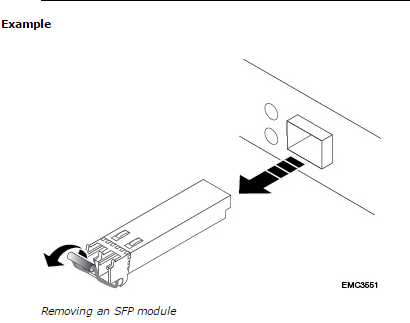

Wymontowywanie modułu

SFPProcedura

1. Jeśli kabel jest podłączony do modułu SFP, odłącz kabel.
2. Delikatnie pociągnij w dół zatrzask zwalniający sprężynę.
3. Trzymając zatrzask, delikatnie wyciągnij moduł SFP.

Ostrożność
Nie wyjmuj modułu we/wy. Wyjęcie modułu we/wy powoduje natychmiastowe ponowne uruchomienie procesora pamięci masowej.


Rozpakowywanie części

Procedura

1. Załóż rękawice ESD lub przymocuj opaskę ESD do nadgarstka i obudowy, w której instalujesz część.
2. Rozpakuj część i umieść ją na powierzchni nienaelektryzowanej elektrycznie.
3. Jeśli część jest zamiennikiem uszkodzonej części, zachowaj opakowanie, aby zwrócić wadliwą część.

Instalowanie modułu

SFPProcedura

1. W przypadku wymiany uszkodzonego modułu SFP sprawdź, czy zamienny moduł SFP ma taki sam numer części jak uszkodzony moduł SFP.
2. Numer części znajduje się na etykiecie dołączonej do modułu SFP.
3. Przesuń sprężynowy zatrzask zwalniający i wsuń nowy moduł SFP do portu, aż zostanie prawidłowo podłączony.
4. W przypadku wymiany uszkodzonego modułu SFP podłącz kabel do zamiennego modułu SFP.

1. W systemie Unisphere™ wybierz opcję Kondycja systemu>.
2. Wybierz element z listy Komponent systemu lub w widoku graficznym:

• Na liście Komponent systemu część powinna być oznaczona ikoną OK stanu:
• W widoku graficznym artykuł powinien być podświetlony na zielono.

1. Zapakuj uszkodzoną część do opakowania przewozowego, w którym znajdowała się część zamienna, i zamknij pudełko.
2. Wyślij wadliwą część do usługodawcy zgodnie z opisem w instrukcjach dołączonych do części zamiennej.
3. [Opcjonalnie] Aby uzyskać więcej informacji na temat zwrotu części wymienianych samodzielnie przez klienta z poziomu Unisphere, kliknij opcję Pomoc techniczna>Potrzebujesz dodatkowej pomocy? >Części >wymieniane przez klientaZwróć część wymienianą przez klienta, aby przejść do witryny pomocy technicznej online EMC.

          Jeśli na ekranie nie ma opcji Zwrot części wymienianej przez klienta , skontaktuj się z usługodawcą, aby uzyskać dalsze instrukcje.
