VNXe：如何更换 SFP 模块。（用户可纠正）

1. 找到出现故障的 SFP 模块
2. 卸下 SFP 模块
3. 打开新 SFP 模块的包装
4. 安装 SFP 模块
5. 验证新 SFP 模块的运行情况

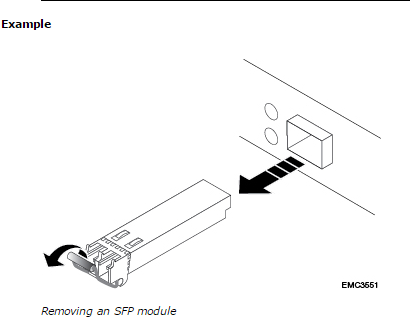

示例：光纤通道 I/O 模块和标记的端口

卸下 SFP 模块

程序

1. 如果线缆已连接到 SFP，请断开线缆的连接。
2. 轻轻拉动弹簧释放闩锁。
3. 握住闩锁的同时，轻轻地拉出 SFP 模块。

谨慎
请勿卸下 IO 模块。卸下 IO 模块会导致存储处理器立即重新启动。


打开部件

包装程序

1. 戴上 ESD 手套或将 ESD 腕带连接到手腕以及要在其中安装部件的存储模块上。
2. 打开部件的包装并将其放置在防静电表面上。
3. 如果部件是故障部件的更换部件，请保存包装材料以退回出现故障的部件。

安装 SFP 模块

程序

1. 如果要更换出现故障的 SFP 模块，请验证更换的 SFP 模块是否具有与发生故障的 SFP 模块相同的部件号。
2. 部件编号位于贴在 SFP 模块上的标签上。
3. 向上推动弹簧松开锁闩，然后将新的 SFP 模块滑入端口，直至连接牢固。
4. 如果要更换出现故障的 SFP，请将线缆重新连接到更换的 SFP 模块。

1. 在 Unisphere™ 中，选择 SystemSystem>Health。
2. 在 “System Component ”列表或图形视图中选择部件：

• 在 System Component 列表中，部件应标记为状态OK图标：
• 在图形视图中，部件应以绿色突出显示。

1. 将出现故障的部件装入包含更换部件的装运箱中，并密封包装箱。
2. 按照更换部件随附的说明所述，将出现故障的部件发运给服务提供商。
3. [可选]有关退回客户可更换部件的更多信息，请从 Unisphere 中单击 支持>需要更多帮助？>客户可更换部件>返回客户可更换部件以进入 EMC 在线支持网站。
