ECS. PowerScale. Проблемы производительности CloudPools

Summary: Настройка ECS и PowerScale (прежнее название — Isilon) для использования адресации в виртуальном стиле и повышения производительности.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Если в ECS не настроен виртуальный IP-адрес и адресация в виртуальном стиле, существует потенциальная проблема, которая может привести к низкой скорости передачи.
CloudPools поддерживает оба стиля адресации контейнеров (Virtual Style Addressing и Path Style Addressing), однако сначала всегда пробует адресацию в виртуальном стиле.

Cause

PowerScale и CloudPools считывают сохраненные данные фрагментами размером по 1 Мбайт.

При чтении файла размером более 1 МБ эти фрагменты извлекаются последовательно, и каждый девятый фрагмент представляет собой 168-байтный файл заголовка, который содержит.

Проблема возникает, когда они делают несколько тысяч или сотни тысяч таких запросов. Это, как правило, неизбежные накладные расходы при выполнении запроса S3 в совокупности замедляют скорость извлечения и передачи файлов.

Поскольку он сначала пытается использовать адресацию в виртуальном стиле, это может вызвать задержку между запросами, если он не настроен на использование адресации в виртуальном стиле.

Resolution

Пролог:

  • VIP = "Виртуальный IP-адрес (VIP) - это экземпляр с балансировкой нагрузки, когда мир указывает своим браузерам, чтобы попасть на сайт. У VIP-адреса есть IP-адрес, который должен быть общедоступным, чтобы его можно было использовать. Обычно с VIP-клиентом связан номер порта TCP или UDP , например порт TCP 80 для веб-трафика. К VIP-серверу прикреплен по крайней мере один реальный сервер, на который он раздает трафик».
  • CP = облачные пулы
  • DNS RR = циклический перебор DNS
  • CNAME = Запись канонического имени — это тип записи ресурса в системе доменных имен, которая сопоставляет одно доменное имя с другим, называемое каноническим именем. Это может оказаться удобным при запуске нескольких служб с одного IP-адреса.


При настройке адресации в виртуальном стиле с коротким базовым URL-адресом необходимо:

  • VIP-адрес балансировщика нагрузки, используемого при настройке CP (или VIP-адрес DNS RR)
  • Используйте подстановочный знак CNAME в DNS для VIP-адреса балансировщика нагрузки, чтобы bucket-name.loadbalancer-fqdn.emc.com разрешал любое имя контейнера CP PowerScale в VIP-адрес балансировщика нагрузки (или DNS RR)
  • CNAME для loadbalancer.emc.com
  • Базовый URL-адрес VIP-адреса, настроенный в пользовательском интерфейсе ECS



Адресация в стиле виртуального хоста (рекомендуется для CloudPools):

В схеме адресации виртуального хоста имя контейнера отображается в имени хоста. Например, доступ к контейнеру под названием «mybucket» на хосте ecs1.yourco.com будет осуществляться с помощью:

http://mybucket.ecs1.yourco.com

Кроме того, ECS также позволяет включать в адрес пространство имен. Пример.

<bucketname>.<namespace>.ecs1.yourco.com

Чтобы использовать этот стиль адресации, необходимо настроить ECS таким образом, чтобы ей было известно, какая часть URL-адреса является именем контейнера. Для этого необходимо настроить базовый URL-адрес. Кроме того, необходимо убедиться, что система DNS может разрешить адрес. Дополнительные сведения см. в следующих разделах:


Адресация на основе путей:

В схеме адресации на основе путей имя контейнера добавляется в конец пути. Пример.

ecs1.yourco.com/mybucket

При включении пространства имен используйте следующий формат:

ecs1.yourco.com/mynamespace/mybucket




Часть 1. Конфигурация DNS:

При доступе к хранилищу ECS с помощью службы S3 убедитесь, что URL-адрес разрешает адрес узла данных ECS или балансировщика нагрузки.

Если приложение использует адресацию в стиле виртуального хоста, URL-адрес включает имя контейнера и может включать пространство имен. В этом случае необходимо включить запись DNS, которая разрешает адрес в стиле виртуального хоста. Это можно сделать с помощью подстановочного знака в записи DNS.

Например, если приложение выдает запросы в форме bucket.ecs.example.com, необходимо иметь две записи DNS CNAME.

*.cloudpools_uri.example.com — этот подстановочный знак CNAME позволяет DNS разрешать наши запросы, в URL-адресе которых есть имя контейнера. (Это то, что CloudPools использует по умолчанию.)
cloudpools_uri.example.com - Этот CNAME позволит разрешить базовое имя после того, как ECS определит, какая часть запроса является контейнером и/или пространством имен.
ecs-loadbalancer.example.com - Это должна быть существующая запись A в вашей среде для FQDN балансировщика нагрузки, GTM или DNS с циклическим перебором.

NAME                    TYPE   VALUE
--------------------------------------------------
*.cloudpools_uri.example.com       CNAME  ecs-loadbalancer.example.com
cloudpools_uri.example.com         CNAME  ecs-loadbalancer.example.com

ecs-loadbalancer.example.com        A      192.0.2.23

Эти записи позволяют разрешить базовое имя при выполнении команд уровня обслуживания (контейнеры списков), а также разрешить адрес контейнера в стиле виртуального хоста.



ПРИМЕЧАНИЕ. Если вы создаете SSL-сертификат для этой службы, он должен содержать символ-шаблон в имени сертификата и версию без подстановочных знаков в качестве альтернативного имени субъекта.



Часть 2. Настройка базового URL-адреса в пользовательском интерфейсе ECS:

Если у вас есть приложение S3, использующее адресацию в стиле виртуального хоста, и вы хотите использовать ее для подключения к ECS, необходимо задать базовый URL-адрес, чтобы ECS знала, какая часть адреса ссылается на контейнер и, при необходимости, на пространство имен. Базовый URL-адрес можно задать с помощью портала ECS или с помощью REST API управления ECS. Для этого требуется роль системного администратора ECS.

На странице «Управление базовыми URL-адресами» отображаются созданные базовые URL-адреса и способы их использования ECS.

URL-адрес базы объектов настроек >
URL-адрес базы объектов настроек >

Управление базовыми URL-адресами

Чтобы ECS знала, как обрабатывать префикс местоположения контейнера, необходимо настроить базовый URL-адрес, выбрав один из следующих вариантов.

  • Использовать базовый URL-адрес с пространством имен
  • Использовать базовый URL-адрес без пространства имен

При обработке запроса ECS:

  1. Попробуйте извлечь пространство имен из заголовка x-emc-namespace. При обнаружении пропустите следующие шаги и обработайте запрос.
  2. Получите имя хоста URL-адреса из заголовка хоста и проверьте, соответствует ли последняя часть адреса какому-либо из настроенных базовых URL-адресов.
  3. Если есть совпадение с базовым URL-адресом, используйте префиксную часть имени хоста (часть, остающуюся при удалении базового URL-адреса), чтобы получить местоположение контейнера.

В следующих примерах показано, как ECS обрабатывает входящие HTTP-запросы с различными структурами.

Пример базового URL-адреса без пространства имен:

Name:                  Example_BASEURL
BaseURL:               cloudpools_uri.example.com
Use with Namespace:    No

Это позволяет определить, какая часть запроса является именем контейнера. Ниже приведен пример запроса:

d0007430acf369abf0d5681089a1a96abc8fdi16.cloudpools_uri.example.com

Если для него настроено пространство имен, он просматривает еще один поддомен, чтобы определить пространство имен и контейнер.

Добавление базового URL-адреса в ECS:



ПРИМЕЧАНИЕ.
  • Для выполнения этой операции требуется роль системного администратора в ECS.
  • Необходимо убедиться, что домен, указанный в запросе, который использует URL-адрес для указания местоположения объекта, разрешается в расположение узла данных ECS или балансировщика нагрузки, который находится перед узлами данных.

Процедура:

  1. На портале ECS выберите Settings > Object Base URLs.
  2. Выберите Новый базовый URL-адрес.

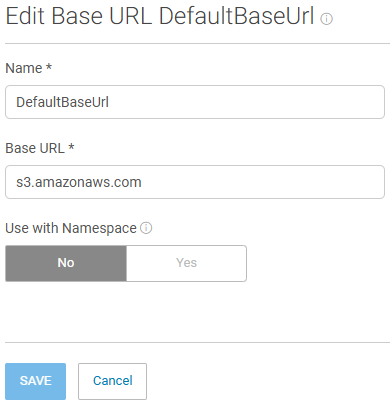

    Отобразится страница Новый базовый URL-адрес.
    Отобразится страница Новый базовый URL-адрес

  3. Введите имя базового URL-адреса. Это предоставляет дополнительные сведения о базовом URL-адресе при просмотре таблицы базовых URL-адресов.
  4. Введите базовый URL-адрес.
    Если URL-адреса местоположений объектов имеют форму «d0007430acf369abf0d5681089a1a96abc8fdi16.cloudpools_uri.example.com», то базовый URL-адрес будет cloudpools_uri.example.com.
    Вы можете указать формат в селекторе пространства имен.
  5. Выберите формат, в котором адрес объекта будет закодирован в URL-адресе: С пространством имен или без него
  6. Нажмите Сохранить.



Часть 3. Настройка URI для CloudPools:
Наконец, мы должны задать правильный URI в конфигурации CloudPools. Возможно, URI уже настроен правильно, но сейчас самое время проверить.
URI должен быть CNAME, который мы настроили в части 1 и который указывает на балансировщик нагрузки, GTM или циклический перебор.

Ваш URI:

cloudpools_uri.example.com

При необходимости вы можете указать номер порта следующим образом, но это не обязательно:

cloudpools_uri.example.com:9020

cloudpools_uri.example.com:443



ПРИМЕЧАНИЕ. При настройке учетной записи CloudPools используйте FQDN в базовом URL-адресе из предыдущего шага, чтобы это был тот же URI.



При настройке облачной учетной записи не добавляйте префикс «subdomain» к базовому URL-адресу.
Например, не настраивайте облачную учетную запись с помощью URI http://powerscale.cloudpools_uri.example.com:9020

Исключение составляют случаи, когда пространство имен на ECS является PowerScale и на предыдущем шаге части 2 вы установили флажок «Использовать базовый URL-адрес с пространством имен»







Часть 4. Проверка правильности использования новой конфигурации в CloudPools.
Если вам требуется помощь в выполнении любого из этих действий, отправьте сервисную заявку в службу поддержки PowerScale или ECS.


ПРИМЕЧАНИЕ. Ниже приведены примеры IP-адресов в этом разделе.

IP-адрес нашего балансировщика нагрузки = 192.0.2.12
IP-адрес нашего DNS = 192.0.2.53
IP-адрес ECS = 192.168.219.254
IP-адрес нашего PowerScale = 192.0.2.70




  1. Убедитесь, что DNS правильно разрешает подстановочный знак, он должен разрешаться в IP-адрес вашего VIP-адреса или LB.
admin@:> nslookup TEST.cloudpools-uri.example.com
Server:         192.0.2.53
Address:        192.0.2.53#53

TEST.cloudpools-uri.example.com    canonical name = ecs-loadbalancer.example.com
Name:   ecs-loadbalancer.example.com
Address: 192.0.2.12



  1. Убедитесь, что ваш DNS правильно разрешает базу, он должен разрешаться в IP-адрес вашего VIP или LB.
admin@:> nslookup cloudpools-uri.example.com
Server:         192.0.2.53
Address:        192.0.2.53#53

cloudpools-uri.example.com    canonical name = ecs-loadbalancer.example.com
Name:   ecs-loadbalancer.example.com
Address: 192.0.2.12



  1. Убедитесь, что URI CloudPools задан правильно.
  2. Проверьте базовые URL-адреса, настроенные в пользовательском интерфейсе ECS.
  3. Запуск задания CloudPools в PowerScale.
    Обратите внимание на время в формате UTC, когда задание было создано и когда оно было завершено.
  4. С помощью интерфейса командной строки ECS убедитесь, что запросы выдаются правильно и нет ошибок, используя время, собранное на шаге 5:
    Используйте svc_request для просмотра запросов за этот период времени:
svc_request -start "2018-09-05T18:22:53" -stop "2018-09-05T18:36:05" -t HEAD summary

Пример выходных данных, в котором адрес не используется в виртуальном стиле и возвращается к стилю пути (если вы видите это, откройте сервисный запрос и сошлитесь на эту статью базы знаний):

  • Можно увидеть, как первые два запроса от задания CloudPools, использующие адресацию виртуального стиля, получают ответ HTTP 403. - фиолетовая подсветка
  • Затем вторые два запроса, возвращаясь к адресу стиля пути - синяя подсветка
  • Пример того, как должны выглядеть запросы - зеленое выделение
admin@> svc_request -start "2025-09-05 T18:22:53" -stop "2025-09-05 18:36:05" -t HEAD summary
svc_request v0.0.10 (svc_tools v1.0.0)                 Started 2018-09-05 18:54:12


Time range:  2018-09-05 18:22:53 - 2018-09-05 18:36:05
Running against node(s): <All nodes>
Request Type: HEAD
                                                                                                                              Resp
                                                                                                                  Node             Time                Request ID                         Prot  Type  MPU   Client IP        Status (bytes)     (ms)     URL
169.254.1.2      2025-09-05 18:34:07   0aa18451:1641e1e6334:565b3:3f      s3    HEAD  -     192.0.2.70       403    0           3        //d0007430acf369abf0d5681089a1a96abd8fdi16.cloudpools-uri.example.com/
169.254.2.3      2025-09-05 18:34:07   0aa1845a:1641e1ded8e:55d9f:77      s3    HEAD  -     192.0.2.70       403    0           3        /m0007430acf369abf0d5681089a1a96abd8fdi16.cloudpools-uri.example.com/

169.254.1.1      2025-09-05 18:34:12   0aa18450:1641e1dea6e:56189:5       s3    HEAD  -     192.0.2.70       200    0           6        d000e1e56aa209c8e7558b30d6d368c1a7b95i1/
169.254.1.1      2025-09-05 18:34:12   0aa18450:1641e1dea6e:56181:4d      s3    HEAD  -     192.0.2.70       200    0           3        m000e1e56aa209c8e7558b30d6d368c1a7b95i1/

Additional Information

Если проблема производительности не будет устранена после этого внедрения, отправьте сервисную заявку в службу технической поддержки PowerScale и ECS для дальнейшего рассмотрения.
