Demonteringsveiledning for enheter som kan utskiftes av kunden (CRU-er) på Latitude 5490

Summary: Denne artikkelen er en veiledning som viser hvordan du fjerner og skifter ut delene på en bærbar Latitude 5490-PC som Dell mener alle kan fjerne og skifte ut.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Disse veiledningene tar deg trinnvis gjennom trygg fjerning av enhetsdeler som kan utskiftes av kunden (CRU-er) på et bærbart Latitude 5490-system. (CRU-er er de delene av systemet som fjernes eller erstattes uten behov for tekniker.) Veiledningene inneholder også bilder som referanse.

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning



1. Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, se systemhåndboken.

Artikkelen under inneholder informasjon om sikker bruk du må ta i betraktning før du arbeider med elektrisk utstyr.


Tilbake til toppen



2. Instruksjoner for fjerning



SLN308830_no__1icon Merk: Hvis du vil se innholdet i en av delene nedenfor, klikker du på tittelen til delen du vil åpne.

|



SLN308830_no__2ReqTools_E7450_BKeith_01

1 Liten Phillips skrutrekker Andre Plastspiss
3 Liten sporskrutrekker

SLN308830_no__1icon Merk: Vær oppmerksom på at en stor stjerneskrutrekker eller stor flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som teknikerne våre på stedet ikke nødvendigvis har tilgang til.



  1. Instruksjoner før fjerning av hovedtilgangspanelet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

  2. Snu systemet slik at det står på lokket, og løsne de åtte (8) låseskruene som fester dekselet til basen [1].

SLN308830_no__45490_Cover_BK_01

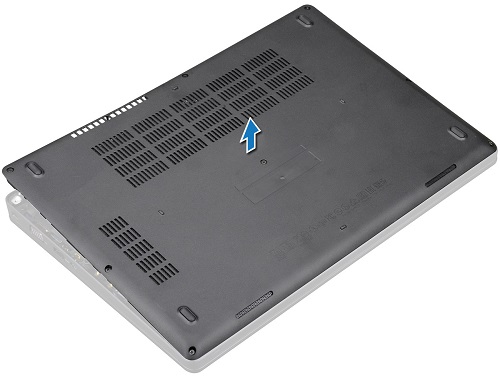

  1. Bruk en plastspiss til å lirke opp dekselet på bakkanten av systemet [2], og løft det opp fra basen.

SLN308830_no__55490_Cover_BK_02



  1. Instruksjoner før fjerning av batteriet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet

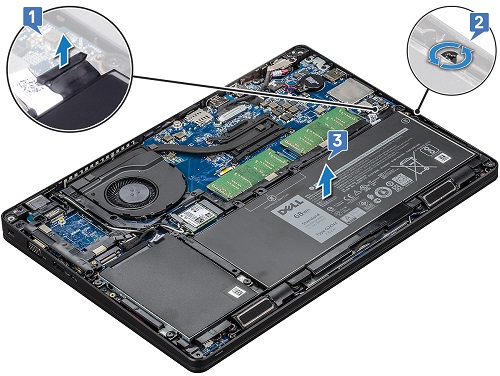

  2. Mens systemet er lukket og står på lokket, kobler du fra batterikabelen på hovedkortet [1] og trekker ut kabelen fra rutingskanalen.

  3. Løsne låseskruen fra høyre side av batteriet [2].

SLN308830_no__65490_Battery_BK_01

  1. Løft batteriet opp og ut av systemet [3].



  1. Instruksjoner før fjerning av tastaturet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet og batteriet

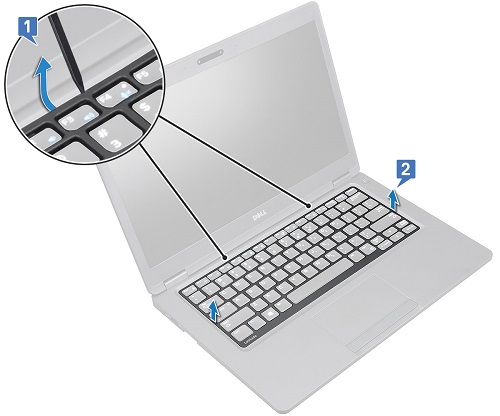

  2. Mens systemet er åpent, bruker du en plastspiss til å lirke opp tastaturgitteret fra kanten nærmest LCD-en [1], og løfter det opp og bort fra tastaturet [2].

SLN308830_no__75490_KYBD_BK_01

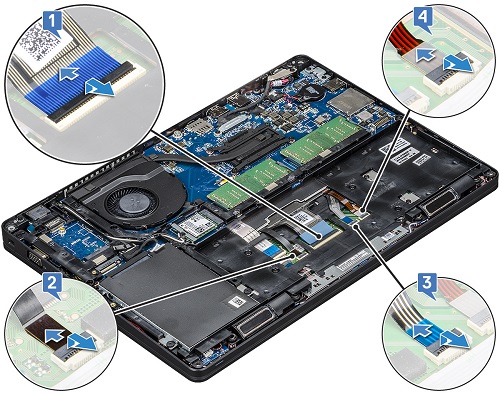

  1. Lukk systemet, og snu det slik at det står på lokket. Løft låsen, koble fra hovedkabelen for tastaturet på hovedkortet [1], og gjør deretter det samme med kabelen for bakgrunnlyset [2, 3, 4]. (Antallet kabler kan variere avhengig av hvilken type tastatur som ble kjøpt med PC-en.)

SLN308830_no__85490_KYBD_BK_02

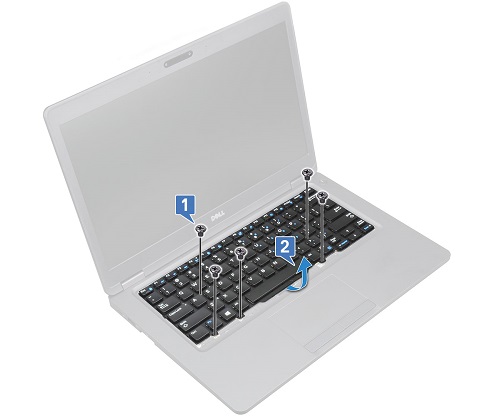

  1. Snu systemet slik at det står på basen, og åpne lokket. Fjern de fem (5) skruene som fester tastaturet til systemet [1].

SLN308830_no__95490_KYBD_BK_03

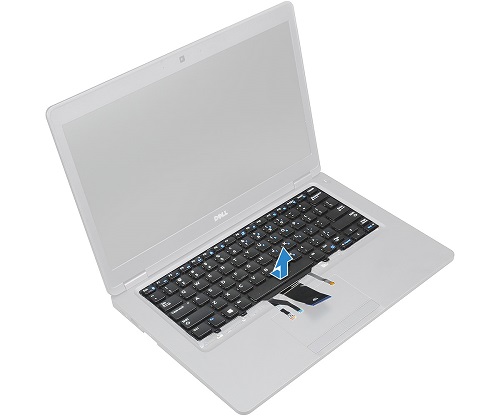

  1. Bruk en plastspiss til å lirke tastaturet opp fra kanten på styreplaten, og løft det bort fra systemet [2]. (Se opp for tastaturkablene når du fjerner tastaturet fra systemet.)

SLN308830_no__105490_KYBD_BK_04



  1. Instruksjoner før fjerning av klokkebatteriet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet og batteriet

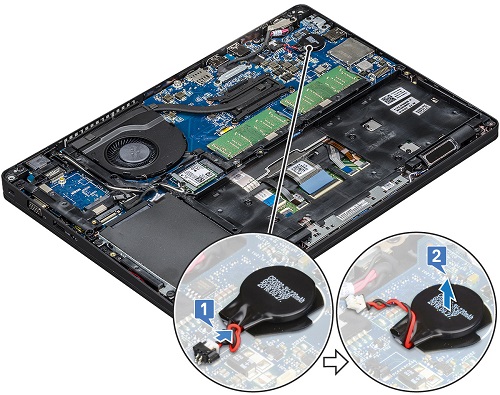

  2. Lukk systemet og snu det slik at det står på lokket, og koble fra kabelen for klokkebatteriet på hovedkortet [1]. Fjern klokkebatteriet fra den selvklebende tapen, og løft det ut av systemet [2].

SLN308830_no__115490_CoinCell_BK_01



  1. Instruksjoner før fjerning av minnet:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet og batteriet

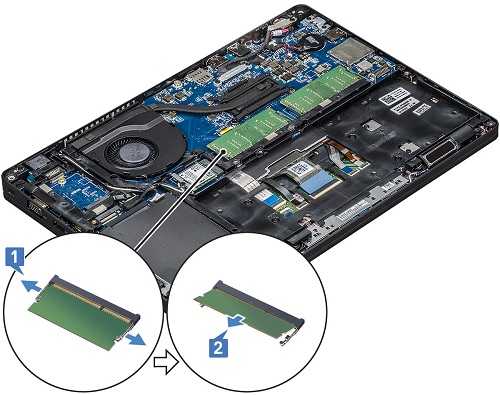

  2. Mens systemet står på lokket, trekker du klemmene som fester minne-DIMM-modulen bort fra hverandre, til DIMM-modulen spretter skrått opp fra hovedkortet [1].

SLN308830_no__125490_Memory_BK_01

  1. Løft modulen opp og ut av minnekontakten [2].

SLN308830_no__1icon Merk: Gjenta trinn 2 og 3 for eventuelle andre minne-DIMM-moduler i systemet.





  1. Instruksjoner før fjerning av SSD-diskkort:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet og batteriet

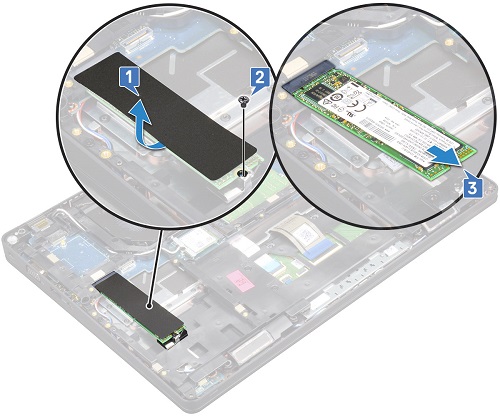

  2. Mens systemet står på lokket, fjerner du den selvklebende Mylar-beskyttelsen fra SSD-kortet [1]. (Vær forsiktig når du fjerner denne, du vil trenge den når du installerer det nye kortet.)

  3. Fjern skruen som fester kortet til systemet [2].

SLN308830_no__145490_SSD_BK_01

  1. Skyv SSD-kortet ut av kontakten, og løft det ut av systemet [3].



  1. Instruksjoner før fjerning av SSD-diskrammen:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet, batteriet og SSD-kortet

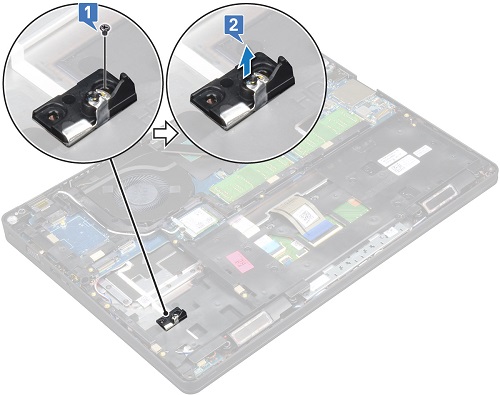

  2. Når du har fjernet SSD-kortet, fjerner du skruen som fester SSD-rammen til systemet [1].

SLN308830_no__155490_SSD_BK_02

  1. Løft SSD-rammen bort fra systemet [2].



  1. Instruksjoner før fjerning av harddisken (HDD):

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet og batteriet

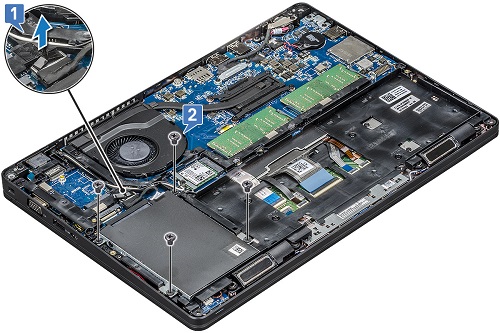

  2. Mens systemet står på lokket, kobler du fra harddiskkabelen på hovedkortet [1].

SLN308830_no__165490_HDD_BK_01

  1. Fjern de fire (4) skruene som fester harddisken til systemet [2].

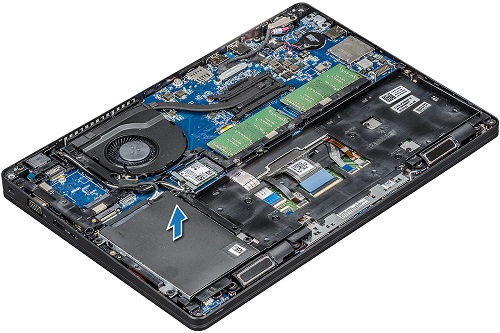

  2. Ta disken ut av systemet, og fjern harddiskkabelen fra baksiden av disken.

SLN308830_no__175490_HDD_BK_02

  1. Fjern de fire (4) skruene som fester harddiskklammen til disken, og fjern den.



  1. Instruksjoner før fjerning av SIM-kort:

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

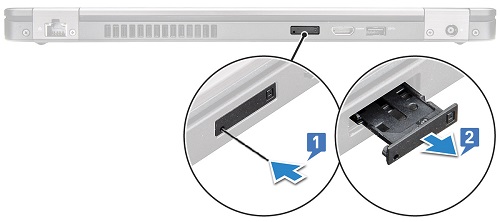

  2. Sett inn noe langt og tynt, for eksempel en binders som er rettet ut eller et verktøy for fjerning av SIM-kort, i hullet på nederste hjørne av SIM-kortskuffen [1].

  3. Trekk ut SIM-kortskuffen [2].

SLN308830_no__185490_SIM_BK_01

  1. Legg SIM-kortet i kortskuffen [3], og sett kortet tilbake i siden på kabinettet til det klikker på plass.



  1. Instruksjoner før fjerning av WWAN-KORTET (3G, mobil):

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet og batteriet

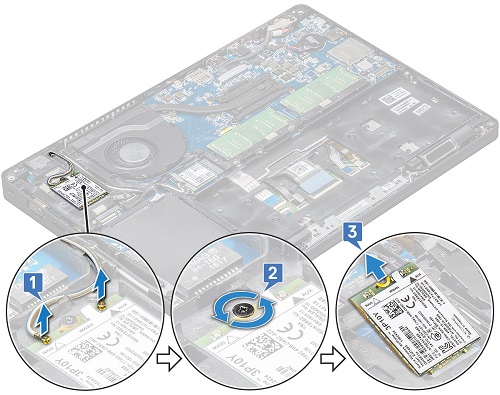

  2. Mens systemet står på lokket, fjerner du skruen som fester kortklammen til hovedkortet på bakerste venstre hjørne på systemet [1].

  3. Fjern klammen fra systemet [2], og koble antennekablene fra WWAN-kortet [3]. (På enden av antennekablene er det en kontakt med trykknapp som du kan feste og fjerne med et lite trykk.)

SLN308830_no__195490_WWAN_BK_01

  1. Skyv kortet ut av kontakten på hovedkortet, og løft kortet ut av systemet [4].



  1. Instruksjoner før fjerning av WLAN-kortet (Wi-Fi, trådløst):

    1. Under installasjon eller fjerning av maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern det nederste tilgangspanelet og batteriet

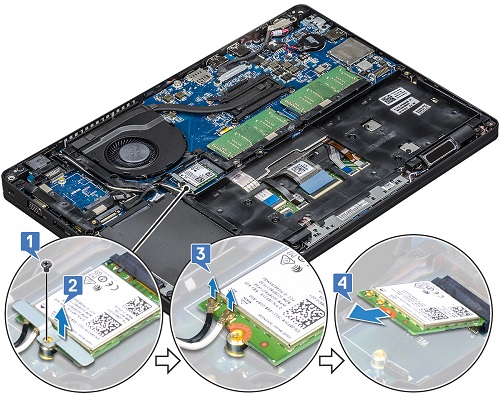

  2. Mens systemet står på lokket, fjerner du skruen som fester kortklammen til hovedkortet under kjøleviften i systemet [1].

  3. Fjern klammen fra systemet [2], og koble antennekablene fra WLAN-kortet [3]. (På enden av antennekablene er det en kontakt med trykknapp som du kan feste og fjerne med et lite trykk.)

SLN308830_no__205490_WLAN_BK_01

  1. Skyv kortet ut av kontakten på hovedkortet, og løft kortet ut av systemet [4].



Hvis du trenger mer hjelp, kan du kontakte teknisk støtte.
