Инструкции по извлечению заменяемых клиентом компонентов (CRU) на Latitude 5490

Summary: Эта статья представляет собой руководство по извлечению и замене компонентов ноутбука Latitude 5490, которые компания Dell считает подходящими для самостоятельной замены любым пользователем. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

В этих руководствах приводятся пошаговые инструкции по безопасному извлечению заменяемых клиентом компонентов (CRU) на ноутбуке Latitude 5490. (CRU — это компоненты системы, которые можно извлечь или заменить без помощи инженера.) Руководства также содержат изображения, дополняющие описание.

Содержание:

  1. Руководство по извлечению CRU
  2. Инструкции по извлечению



1. Руководство по извлечению



Если данные руководства не содержат нужной информации, обратитесь к руководству по системе.

В следующей статье представлена информация о безопасной эксплуатации, с которой необходимо ознакомиться перед началом работы с электрическим оборудованием.


В начало



2. Инструкции по извлечению



SLN308830_ru__1icon Примечание. Чтобы просмотреть материал по определенной теме, нажмите на заголовок соответствующего раздела ниже.

|



SLN308830_ru__2ReqTools_E7450_BKeith_01

1 Небольшая крестовая отвертка 2 Пластиковая лопатка
3 Небольшая плоская отвертка

SLN308830_ru__1icon Примечание: Помните, что использование большой крестообразной или плоской отвертки может привести к повреждению головок винтов. Это сделает их удаление невозможным без специальных инструментов, которые недоступны нашим инженерам на местах.



  1. Подготовка к извлечению главной панели доступа к системе.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

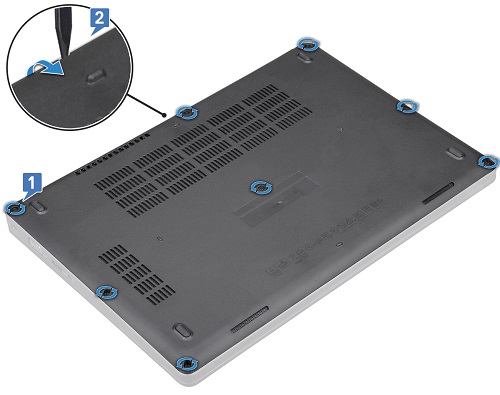

  2. Переверните ноутбук на обратную сторону и ослабьте восемь (8) невыпадающих винтов, которые крепят крышку к основанию [1].

SLN308830_ru__45490_Cover_BK_01

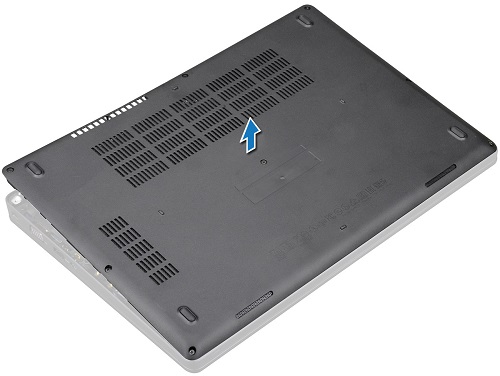

  1. С помощью какой-либо тонкой пластиковой лопатки подденьте крышку с заднего края системы [2] и снимите ее с основания.

SLN308830_ru__55490_Cover_BK_02



  1. Подготовка к извлечению аккумулятора.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа

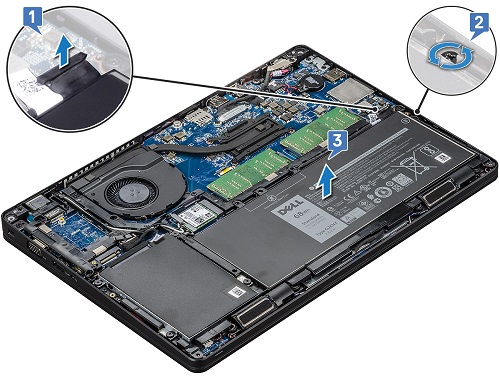

  2. Закрыв ноутбук и положив его крышкой вниз, отсоедините кабель аккумулятора от материнской платы [1] и освободите кабель из канала прокладки.

  3. Ослабьте невыпадающий фиксирующий винт с правой стороны аккумулятора [2].

SLN308830_ru__65490_Battery_BK_01

  1. Поднимите аккумулятор вверх и извлеките его из системы [3].



  1. Подготовка к извлечению клавиатуры.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа и аккумулятор

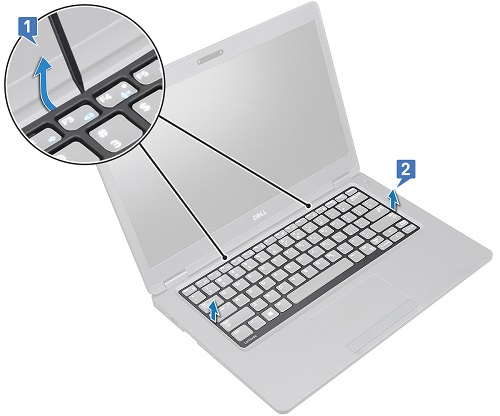

  2. Откройте ноутбук и с помощью пластиковой лопатки приподнимите решетку клавиатуры с края, ближайшего к ЖК-экрану [1]. Потяните ее вверх и снимите с клавиатуры [2].

SLN308830_ru__75490_KYBD_BK_01

  1. Закройте ноутбук и переверните его на крышку. Поднимите защелку и отсоедините главный кабель клавиатуры от материнской платы [1], а затем выполните то же самое для кабеля подсветки [2, 3, 4]. (Количество кабелей может варьироваться в зависимости от типа клавиатуры, приобретаемой вместе с ПК.)

SLN308830_ru__85490_KYBD_BK_02

  1. Переверните систему на основание и откройте крышку. Выверните 5 (пять) винтов крепления клавиатуры [1].

SLN308830_ru__95490_KYBD_BK_03

  1. С помощью пластиковой лопатки приподнимите клавиатуру с края, где находится сенсорная панель, и извлеките ее из системы [2]. (При извлечении клавиатуры из системы следите за кабелями клавиатуры.)

SLN308830_ru__105490_KYBD_BK_04



  1. Подготовка к извлечению аккумулятора типа «таблетка».

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа и аккумулятор

  2. Закройте ноутбук, переверните его на крышку и отсоедините кабель аккумулятора типа «таблетка» от материнской платы [1]. Снимите этот плоский круглый аккумулятор с клейкой подложки и извлеките его из системы [2].

SLN308830_ru__115490_CoinCell_BK_01



  1. Подготовка к извлечению модулей памяти.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа и аккумулятор

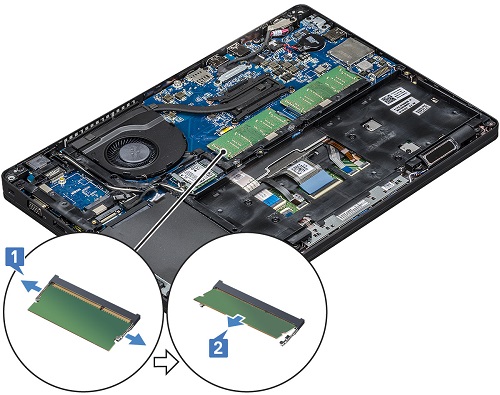

  2. Когда ноутбук лежит на крышке, потяните зажимы, удерживающие модуль памяти DIMM, в разные стороны друг от друга, пока модуль DIMM не будет вытолкнут под углом к материнской плате [1].

SLN308830_ru__125490_Memory_BK_01

  1. Потяните модуль и извлеките его из разъема памяти [2].

SLN308830_ru__1icon Примечание. Повторите шаги 2 и 3 для всех дополнительных модулей памяти DIMM, установленных в системе.





  1. Подготовка к извлечению карты твердотельного накопителя.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа и аккумулятор

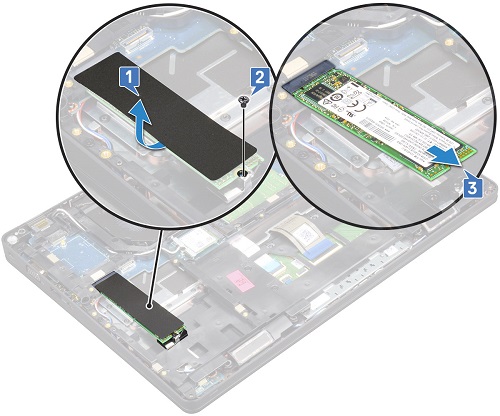

  2. Установив ноутбук на крышку, снимите клейкую майларовую защитную пленку с карты SSD [1]. (Будьте осторожны при удалении пленки, она понадобится при установке новой карты.)

  3. Открутите один винт, крепящий плату к системе [2].

SLN308830_ru__145490_SSD_BK_01

  1. Выдвиньте карту SSD из разъема и извлеките ее из системы [3].



  1. Подготовка к извлечению рамки твердотельного накопителя (SSD).

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа, аккумулятор и карту SSD

  2. После извлечения карты SSD открутите один винт, крепящий рамку SSD к системе [1].

SLN308830_ru__155490_SSD_BK_02

  1. Извлеките рамку SSD из системы [2].



  1. Подготовка к извлечению жесткого диска (HDD):

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа и аккумулятор

  2. При закрытой крышке системы отсоедините кабель жесткого диска от материнской платы [1].

SLN308830_ru__165490_HDD_BK_01

  1. Выверните четыре (4) винта, которые крепят жесткий диск к системе [2].

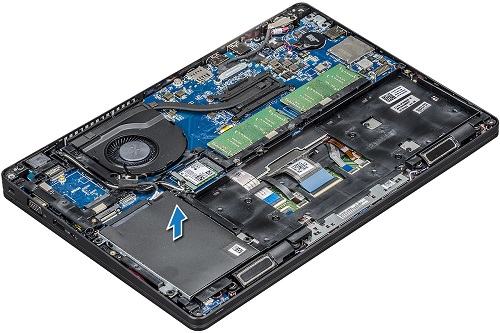

  2. Извлеките жесткий диск из системы и отсоедините кабель от разъема на задней части жесткого диска.

SLN308830_ru__175490_HDD_BK_02

  1. Снимите четыре (4) винта, которыми кронштейн жесткого диска крепится к диску, и снимите его.



  1. Подготовка к извлечению SIM-карты.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

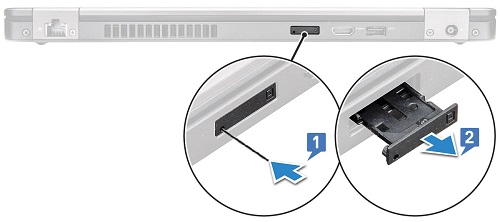

  2. Вставьте в отверстие в нижнем углу лотка для SIM-карты какой-нибудь длинный и тонкий инструмент, например, распрямленную скрепку или инструмент для извлечения SIM-карты [1].

  3. Извлеките лоток для SIM-карты [2].

SLN308830_ru__185490_SIM_BK_01

  1. Установите SIM-карту в лоток для карты [3] и вставьте лоток обратно в боковую часть корпуса до щелчка.



  1. Подготовка к извлечению WWAN-карты, (3G, Cellular).

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа и аккумулятор

  2. Положив ноутбук на крышку, открутите один винт, крепящий держатель карты к материнской плате в заднем левом углу ноутбука [1].

  3. Снимите кронштейн с системы [2] и отсоедините кабели антенны от WWAN-карты [3]. (Провода антенны вставляются в разъем и отсоединяются от него с небольшим усилием.)

SLN308830_ru__195490_WWAN_BK_01

  1. Выдвиньте карту из разъема на материнской плате и извлеките ее из системы [4].



  1. Подготовка к извлечению карты WLAN (Wi-Fi, беспроводная связь).

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите нижнюю панель доступа и аккумулятор

  2. Положив ноутбук на крышку, открутите один винт, который крепит держатель карты к материнской плате под вентилятором теплоотвода в системе [1].

  3. Снимите кронштейн с системы [2] и отсоедините кабели антенны от платы WLAN [3]. (Провода антенны вставляются в разъем и отсоединяются от него с небольшим усилием.)

SLN308830_ru__205490_WLAN_BK_01

  1. Выдвиньте карту из разъема на материнской плате и извлеките ее из системы [4].



Если требуется дополнительная помощь, обратитесь в службу технической поддержки.
