Latitude 5490 -mallin itse vaihdettavien osien irrotusopas

Summary: Artikkeli sisältää oppaan sellaisten Latitude 5490 -kannettavan osien irrottamisesta ja vaihtamisesta, jotka ovat Dellin mukaan kenen tahansa vaihdettavissa.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Seuraavissa oppaissa on yksityiskohtaiset ohjeet itse vaihdettavien osien irrottamiseen kannettavasta Latitude 5490 -järjestelmästä. (Itse vaihdettavat osat ovat järjestelmän osia, joiden irrottamiseen tai vaihtamiseen ei yleensä tarvita teknikkoa.) Oppaissa on myös kuvaviitteitä.

Sisällysluettelo:

  1. Itse vaihdettavien osien irrotusopas
  2. Irrotusohjeet



1. Irrotusopas



Jos oppaista ei löydy ohjeita haluamiisi toimenpiteisiin, katso lisätietoja järjestelmän käyttöoppaasta.

Seuraavassa artikkelissa on tietoja turvallisista käytännöistä sähkölaitteiden käsittelemistä varten.


Alkuun



2. Irrotusohjeet



SLN308830_fi__1icon Huomautus: katso seuraavien osien sisältä napsauttamalla haluamasi osan otsikkoa.

|



SLN308830_fi__2ReqTools_E7450_BKeith_01

1 Pieni ristipääruuvimeisseli 2. Muovinen piirtopuikko
3 Pieni talttapääruuvimeisseli

SLN308830_fi__1icon Huomautus: Huomioithan, että suuren risti- tai talttapääruuvimeisselin käyttäminen voi vahingoittaa ruuvien päitä. Tällöin ruuveja on mahdotonta poistaa ilman erityisiä työkaluja, joita paikallisilla teknikoilla ei ole käytettävissä.



  1. Alaluukun irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

  2. Käännä järjestelmä ylösalaisin ja löysää kahdeksan lukkoruuvia, joilla kansi on kiinni rungossa (1).

SLN308830_fi__45490_Cover_BK_01

  1. Kankea kansi auki järjestelmän takareunasta käsin muovisella piirtopuikolla (2) ja nosta se irti rungosta.

SLN308830_fi__55490_Cover_BK_02



  1. Akun irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku.

  2. Sulje kansi ja aseta järjestelmä ylösalaisin. Irrota akun kaapeli emolevystä (1) ja irrota kaapeli reitityskanavasta.

  3. Löysää akun oikealla puolella oleva kiinnitysruuvi (2).

SLN308830_fi__65490_Battery_BK_01

  1. Nosta akku irti järjestelmästä (3).



  1. Näppäimistön irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku ja akku.

  2. Avaa kansi, kankea näppäimistön reunusosa irti näytön puoleisesta reunasta käsin muovisella piirtopuikolla (1) ja nosta se irti näppäimistöstä (2).

SLN308830_fi__75490_KYBD_BK_01

  1. Sulje kansi ja käännä järjestelmä ylösalaisin. Avaa salpa, irrota näppäimistön pääkaapeli emolevystä (2) ja toista sama taustavalon kaapelille (2, 3, 4). (Kaapelien lukumäärä voi vaihdella tietokoneen mukana ostetusta näppäimistöstä riippuen.)

SLN308830_fi__85490_KYBD_BK_02

  1. Käännä järjestelmä oikeinpäin ja avaa kansi. Irrota viisi ruuvia, joilla näppäimistö on kiinni järjestelmässä (1).

SLN308830_fi__95490_KYBD_BK_03

  1. Kankea näppäimistö irti kosketuslevyn puoleisesta reunasta käsin muovisella piirtopuikolla ja nosta se irti järjestelmästä (2). (Varo näppäimistön kaapeleita, kun irrotat sitä järjestelmästä.)

SLN308830_fi__105490_KYBD_BK_04



  1. Nappipariston irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku ja akku.

  2. Sulje kansi, käännä järjestelmä ylösalaisin ja irrota nappipariston kaapeli emolevystä (1). Irrota nappiparisto taustatarrasta ja nosta se irti järjestelmästä (2).

SLN308830_fi__115490_CoinCell_BK_01



  1. Muistin irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku ja akku.

  2. Aseta järjestelmä ylösalaisin ja vedä DIMM-muistimoduulin kiinnikkeitä poispäin toisistaan, kunnes moduuli ponnahtaa viistosti irti emolevystä (1).

SLN308830_fi__125490_Memory_BK_01

  1. Nosta moduuli irti muistiliitännästä (2).

SLN308830_fi__1icon Huomautus: toista vaiheet 2 ja 3 järjestelmän mahdollisille muille DIMM-muistimoduuleille.





  1. SSD-kortin irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku ja akku.

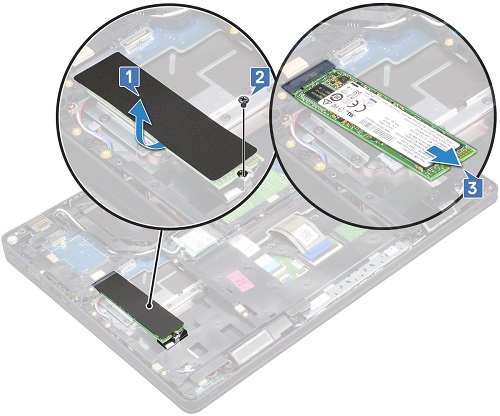

  2. Aseta järjestelmä ylösalaisin ja irrota mylar-tarrasuojus SSD-kortista (1). (Irrota se varovaisesti, sillä tarvitset sitä uuden kortin asennuksen yhteydessä.)

  3. Irrota ruuvi, jolla kortti on kiinni järjestelmässä (2).

SLN308830_fi__145490_SSD_BK_01

  1. Vedä SSD-kortti irti liitännästä ja nosta se irti järjestelmästä (3).



  1. SSD-kehyksen irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku, akku ja SSD-kortti.

  2. Kun olet irrottanut SSD-kortin, irrota ruuvi, jolla SSD-kehys on kiinni järjestelmässä (1).

SLN308830_fi__155490_SSD_BK_02

  1. Nosta SSD-kehys irti järjestelmästä (2).



  1. Kiintolevyn irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku ja akku.

  2. Aseta järjestelmä ylösalaisin ja irrota kiintolevyn kaapeli emolevystä (2).

SLN308830_fi__165490_HDD_BK_01

  1. Irrota neljä ruuvia, joilla kiintolevy on kiinni järjestelmässä (2).

  2. Irrota kiintolevy järjestelmästä ja irrota kaapeli sen takaa.

SLN308830_fi__175490_HDD_BK_02

  1. Irrota neljä ruuvia, joilla kiintolevyn teline on kiinni levyssä, ja irrota teline.



  1. SIM-kortin irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

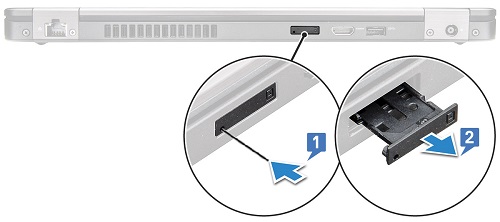

  2. Työnnä SIM-korttikelkan alakulmassa olevaan reikään jokin pitkä ja ohut kappale, kuten suoristettu paperiliitin tai SIM-kortin irrotustyökalu (1).

  3. Vedä SIM-korttikelkka ulos (2).

SLN308830_fi__185490_SIM_BK_01

  1. Aseta SIM-kortti kelkkaan (3) ja työnnä kelkkaa takaisin kotelon kylkeen niin, että se napsahtaa paikalleen.



  1. WWAN-kortin (3G, matkapuhelinverkko) irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku ja akku.

  2. Aseta järjestelmä ylösalaisin ja irrota vasemmasta takakulmasta ruuvi, jolla korttiteline on kiinni emolevyssä (1).

  3. Irrota teline järjestelmästä (2) ja irrota antennikaapelit WWAN-kortista (3). (Antennikaapeleissa on painonappiliitin, joten niiden irrottaminen ja liittäminen vaatii pientä voimankäyttöä.)

SLN308830_fi__195490_WWAN_BK_01

  1. Vedä kortti irti emolevyn liitännästä ja nosta kortti irti järjestelmästä (4).



  1. WLAN-kortin (WiFi, langaton verkko) irrottamista edeltävät toimet:

    1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

    2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

    3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

    4. Irrota alaluukku ja akku.

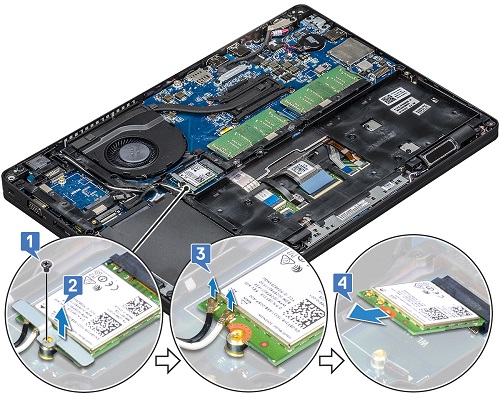

  2. Aseta järjestelmä ylösalaisin ja irrota ruuvi, jolla korttiteline on kiinni emolevyssä jäähdytyselementin tuulettimen alapuolella (1).

  3. Irrota teline järjestelmästä (2) ja irrota antennikaapelit WLAN-kortista (3). (Antennikaapeleissa on painonappiliitin, joten niiden irrottaminen ja liittäminen vaatii pientä voimankäyttöä.)

SLN308830_fi__205490_WLAN_BK_01

  1. Vedä kortti irti emolevyn liitännästä ja nosta kortti irti järjestelmästä (4).
