Instrukcja demontażu/usuwania części wymienianych przez klienta (CRU) w notebookach Latitude 5490

Instrukcje przed demontażem Przed demontażem głównego panelu dostępu:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

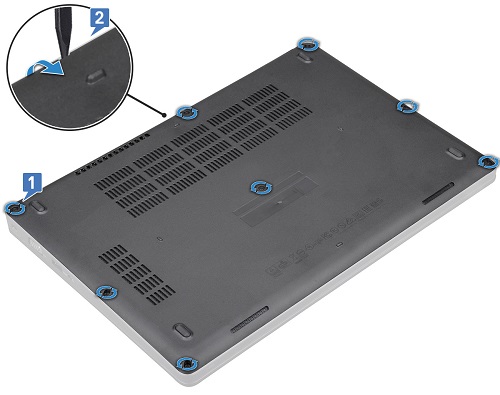

Odwróć komputer i ustaw go na pokrywie, a następnie poluzuj osiem (8) śrub mocujących pokrywę do podstawy [1].

Rysikiem z tworzywa sztucznego podważ pokrywę przy tylnej krawędzi komputera [2] i wyjmij ją z podstawy.

Instrukcje przed demontażem Przed demontażem baterii:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj dolny panel dostępu.

Po zamknięciu komputera i ustawieniu go na pokrywie odłącz kabel baterii od płyty głównej [1] i wyjmij kabel z prowadnicy.

Poluzuj wkręt mocujący z prawej strony baterii [2].

Wyjmij baterię z komputera [3].

Instrukcje przed demontażem Przed demontażem klawiatury:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj dolny panel dostępu i baterię.

Po otwarciu komputera, przy użyciu rysika z tworzywa sztucznego podważ kratkę klawiatury, zaczynając od krawędzi znajdującej się najbliżej ekranu LCD [1], a następnie wyjmij ją z klawiatury [2].

Zamknij komputer odwróć go na pokrywę. Unieś zatrzask i odłącz główny kabel klawiatury od płyty głównej [1], a następnie wykonaj te same czynności z kablem podświetlenia [2, 3, 4]. (Liczba kabli może się różnić w zależności od typu klawiatury zakupionej z komputerem).

Odwróć komputer na podstawę i otwórz pokrywę. Wykręć pięć (5) śrub mocujących klawiaturę do komputera [1].

Rysikiem z tworzywa sztucznego podważ klawiaturę przy krawędzi panelu dotykowego i wyjmij ją z komputera [2]. (Podczas wyjmowania klawiatury z komputera należy uważać na kable klawiatury).

Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj dolny panel dostępu i baterię.

Zamknij komputer i obróć go na pokrywę, a następnie odłącz kabel baterii pastylkowej od płyty głównej [1]. Odklej baterię pastylkową od samoprzylepnego spodu i wyjmij ją z komputera [2].

Instrukcje przed demontażem Przed demontażem pamięci:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj dolny panel dostępu i baterię.

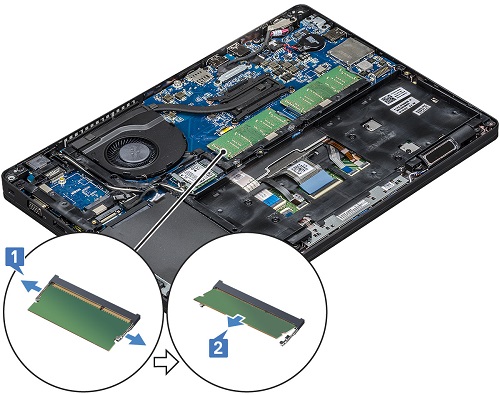

Po ustawieniu komputera na pokrywie odciągnij zatrzaski mocujące pamięć DIMM na zewnątrz, aż moduł DIMM zostanie wysunięty pod kątem z płyty głównej [1].

Wyjmij moduł ze złącza pamięci [2].

Instrukcje przed demontażem Przed demontażem dysku twardego:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj dolny panel dostępu i baterię.

Po ustawieniu komputera na pokrywie odłącz kabel dysku twardego od płyty głównej [1].

Wykręć cztery (4) śruby mocujące dysk twardy do komputera [2].

Wyjmij napęd z komputera i odłącz kabel dysku twardego z tyłu napędu.

Wykręć cztery (4) śruby mocujące wspornik dysku twardego do napędu i wyjmij go.

Instrukcje przed demontażem Przed wyjęciem karty SIM:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

Do otworu w dolnym rogu obsady tacki karty SIM wsuń długi i cienki przedmiot, taki jak wyprostowany spinacz lub narzędzie do wyjmowania karty SIM [1].

Wyciągnij tackę karty SIM [2].

Umieść kartę SIM na tacce karty [3] i wsuń ją z tyłu obudowy, aż zablokuje się na swoim miejscu.

Instrukcje przed demontażem Przed wyjęciem karty WWAN (sieć 3G, sieć komórkowa):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj dolny panel dostępu i baterię.

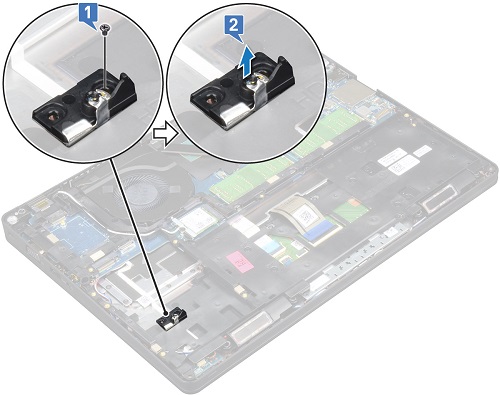

Po ułożeniu komputera na pokrywie wykręć jedną śrubę mocującą wspornik karty do płyty głównej w lewym tylnym rogu komputera [1].

Wyjmij wspornik z komputera [2] i odłącz kable antenowe od karty sieci WWAN [3]. (Kable antenowe kończą się na złączu wciskanym, można je wsuwać i wysuwać przy użyciu niewielkiego nacisku).

Wysuń kartę ze złącza na płycie głównej i wyjmij kartę z komputera [4].

Instrukcje przed demontażem Przed wyjęciem karty WLAN (sieć WiFi, sieć bezprzewodowa):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Wymontuj dolny panel dostępu i baterię.

Po ułożeniu komputera na pokrywie wykręć jedną śrubę mocującą wspornik karty do płyty głównej poniżej wentylatora na radiatorze w komputerze [1].

Wyjmij wspornik z komputera [2] i odłącz kable antenowe od karty sieci WLAN [3]. (Kable antenowe kończą się na złączu wciskanym, można je wsuwać i wysuwać przy użyciu niewielkiego nacisku).

Wysuń kartę ze złącza na płycie głównej i wyjmij kartę z komputera [4].
