Ilustrowany przewodnik stacji roboczej Dell Precision 5550
Summary: Poniższy artykuł zawiera ilustrowany podręcznik użytkownika mobilnej stacji roboczej Precision 5550 oraz przedstawia jej porty zewnętrzne i funkcje.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
UWAGA: Aby uzyskać bardziej szczegółowy opis każdej lokalizacji, przejdź do podręczników produktów pod adresem: www.dell.com/support
Spis treści:
- Widok z przodu
- Widok z góry
- Widok z dołu
- Widok z lewej strony
- Widok z prawej strony
- Widok zasilacza sieciowego
- Informacje dodatkowe:
Widok z przodu

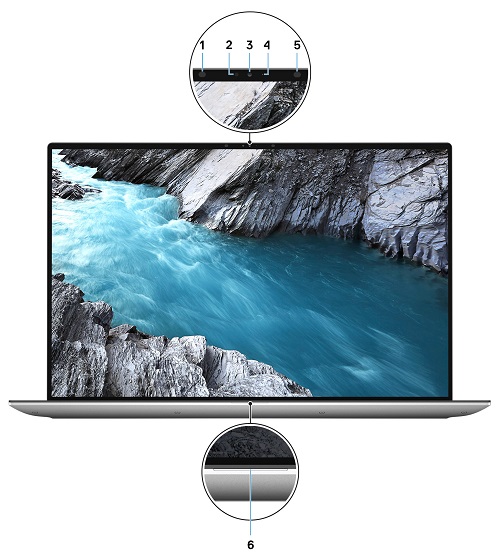

Rysunek 1. Widok z przodu
| 1 | Nadajnik podczerwieni | 2 | Czujnik oświetlenia otoczenia |
| 3 | Kamera na podczerwień (RGB) | 4 | Wskaźnik LED stanu kamery |
| 5 | Nadajnik podczerwieni | 6 | Wskaźnik LED stanu kamery |
Widok z góry

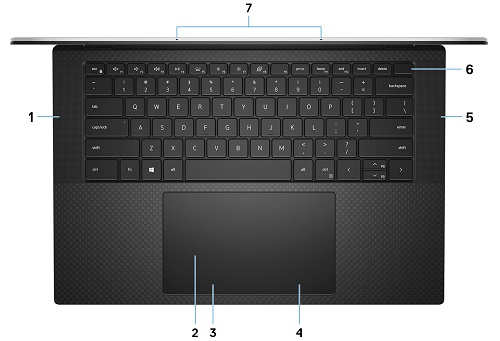

Rysunek 2. Widok z góry
| 1 | Lewy głośnik | 2 | Panel dotykowy |
| 3 | Obszar lewego przycisku myszy | 4 | Obszar prawego przycisku myszy |
| 5 | Prawy głośnik | 6 | Przycisk zasilania z czytnikiem linii papilarnych |
| 7 | Mikrofony (2) |
Widok z dołu

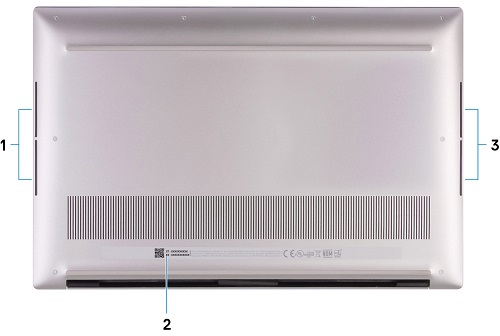

Rysunek 3. Widok z dołu
| 1 | Lewy głośnik niskotonowy | 2 | Kod Service Tag |
| 3 | Prawy głośnik niskotonowy |
Widok z lewej strony
Rysunek 4. Widok z lewej strony
| 1 | Gniazdo blokady klinowej |
| 2 | 2 porty USB 3.2 Gen 2 Type-C z obsługą standardu Thunderbolt 3 (Power Delivery) |
Widok z prawej strony
Rysunek 5: Widok z prawej strony
| 1 | Port USB 3.2 Gen 2 Type-A Display Port |
| 2 | Gniazdo kart SD |
| 3 | Uniwersalne gniazdo audio |
Widok zasilacza sieciowego
Rysunek 6. Zasilacz 90 W typu C
| Opis | Wartości | |
| Wpisz | Złącze 90 W typu C | Złącze 130 W typu C |
| Napięcie wejściowe | Od 100 do 240 V prądu przemiennego | Od 100 do 240 V prądu przemiennego |
| Natężenie wyjściowe | 20 V / 4,5 A (pobór ciągły) 15 V / 3 A (pobór ciągły) 9,0 V / 3 A (pobór ciągły) 5,0 V / 3 A (pobór ciągły) |
20 V / 6,5 A (pobór ciągły) 5,0 V / 3 A (pobór ciągły) |
| Prąd wyjściowy | 90 W | 130 W |
| Napięcie wyjściowe | 20 V DC | 15 V DC | 9 V DC | 5 V DC | 20 V DC | 5 V DC |
Informacje dodatkowe:
