Dell Precision 5550 Görsel Rehberi

Summary: Aşağıdaki makalede, Precision 5550 Mobil İş İstasyonunuz için bir görsel rehberin yanı sıra dizüstü bilgisayarınızın harici bağlantı noktalarının ve özelliklerinin bir listesini bulabilirsiniz. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

NOT: Her bir konumun daha ayrıntılı açıklaması için şu adresteki ürün kılavuzlarına gidin: www.dell.com/support

İçindekiler:

  1. Önden Görünüm
  2. Üstten Görünüm
  3. Alttan Görünüm
  4. Soldan Görünüm
  5. Sağdan Görünüm
  6. AC Adaptörü Görünümü
  7. Ek Bilgi:



Önden Görünüm





Önden Görünüm

Şekil 1: Önden Görünüm



1 Kızılötesi verici 2 Ortam ışığı sensörü
3 Kızılötesi kamera (RGB) 4 Kamera Durumu LED'i
5 Kızılötesi verici 6 Kamera Durumu LED'i


Başa Dön



Üstten Görünüm



Üstten Görünüm

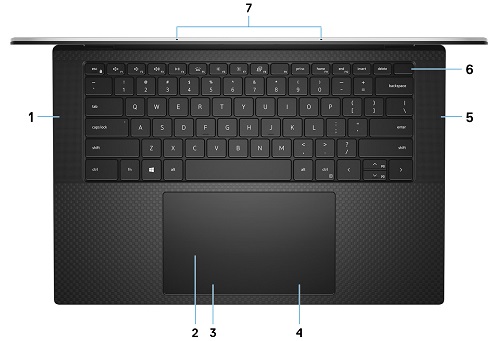

Şekil 2: Üstten Görünüm



1 Sol hoparlör 2 Dokunmatik yüzey
3 Sol tıklama alanı 4 Sağ tıklama alanı
5 Sağ hoparlör 6 Parmak İzi Okuyuculu Güç Düğmesi
7 Mikrofonlar (2)


Başa Dön



Alttan Görünüm



Bottom_View

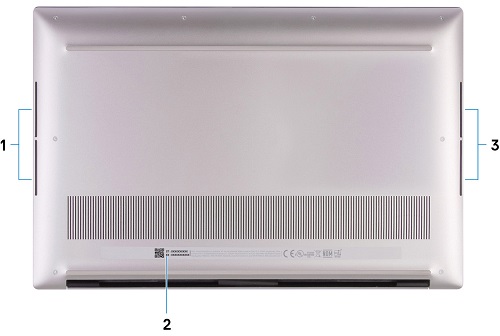

Şekil 3: Alttan Görünüm



1 Sol Woofer 2 Servis Etiketi Yapışkanı
3 Sağ Woofer


Başa Dön



Soldan Görünüm



Soldan Görünüm

Şekil 4: Soldan Görünüm



1 Kama Şeklinde Güvenlik Yuvası
2 2 x Thunderbolt 3 (Güç Aktarımı) özellikli 2. Nesil USB 3.2 Type-C bağlantı noktası


Başa Dön



Sağ Yandan Görünüş



Sağdan Görünüm

Şekil 5: Sağdan Görünüm



1 2. Nesil USB 3.2 Type-C DisplayPort
2 SD kartı yuvası
3 Evrensel Ses Bağlantı Noktası


Başa Dön



AC Adaptörü Görünümü



Güç Adaptörü 90 W Tip C

Şekil 6: Güç Adaptörü 90 W Tip C

Açıklama Değerler
Şunu yazın: 90 W Type-C Konnektör 130 W Type-C Konnektör
Giriş Voltajı 100 VAC - 240 VAC 100 VAC - 240 VAC
Çıkış Akımı 20 V/4,5 A (Sürekli)
15 V/3 A (Sürekli)
9,0 V/3 A (Sürekli)
5,0 V/3 A (Sürekli)		 20 V/6,5 A (Sürekli),
5,0 V/3 A (Sürekli)
Çıkış Gücü 90 W 130 W
Çıkış Voltajı 20 VDC | 15 VDC | 9 VDC | 5 VDC 20 VDC | 5 VDC


Başa Dön

Ek Bilgi:
