Návod pro demontáž jednotek vyměnitelných zákazníkem k počítači Latitude 7300

Přípravné instrukce před vyjmutím hlavního přístupového panelu:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

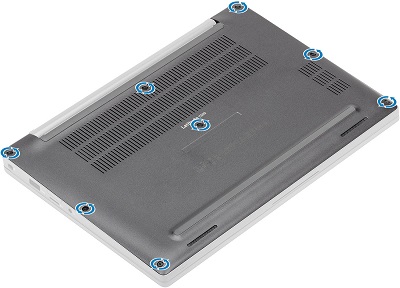

Povolte osm jisticích šroubů, které upevňují hlavní přístupový panel k šasi.

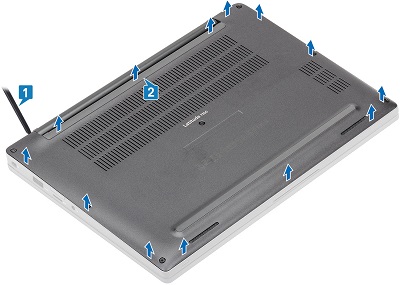

Pomocí plastové jehly (nebo jiného předmětu, který nepoškodí plasty) [1] vypačte hlavní přístupový panel podél bodů zářezů poblíž pantů, uvolněte okraje mezi krytem a šasi a oddělte hlavní přístupový panel od počítače [2].

Vyjměte hlavní přístupový panel z počítače.

Přípravné instrukce před vyjmutím baterie:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému.

Zatáhněte za štítek na kabelu baterie a vyjměte jej z konektoru na základní desce [1].

Povolte jisticí šrouby, dva šrouby pro 4článkovou baterii a jeden šroub pro 3článkovou baterii [2].

Zvedněte baterii a vyjměte ji z počítače [3].

Přípravné instrukce před vyjmutím paměťového modulu DIMM:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému a vyjměte baterii.

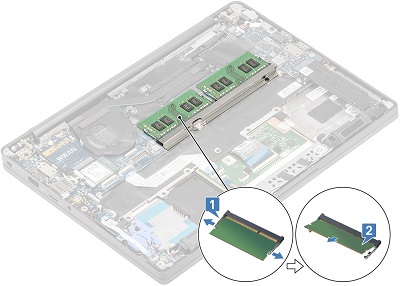

Roztáhněte od sebe kovové svorky na obou stranách modulu DIMM, aby paměť vyskočila do konektoru [1], a poté jej vytáhněte z konektoru [2].

Opakujte tento postup pro všechny další nainstalované paměti.

Přípravné instrukce před vyjmutím disku SSD (Solid State Drive):

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému a vyjměte baterii.

Disk SSD se nachází vpravo od baterie. Povolte tři jisticí šrouby, které upevňují držák disku SSD k opěrce pro dlaň [1], a vyjměte držák z počítače [2].

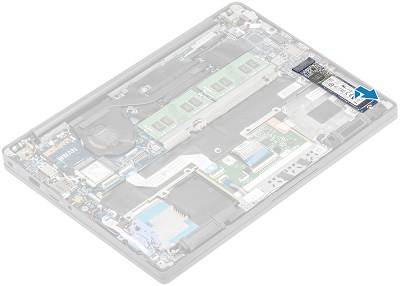

Karta SSD vyskočí pod úhlem ze šasi a můžete ji vytáhnout z konektoru a počítače.

Přípravné instrukce před vyjmutím karty SIM:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

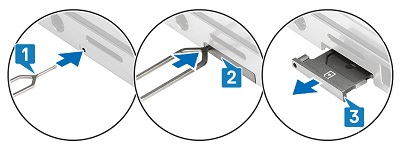

Vložte narovnanou kancelářskou sponku nebo nástroj pro vyjmutí karty SIM do otvoru na levé straně držáku karty SIM [1].

Držák karty by se měl částečně vysunout z boční strany počítače [2].

Uchopte držák a vytáhněte jej z počítače [3].

Přípravné instrukce před vyjmutím paměťové karty SD:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

Stiskněte a uvolněte kartu SD ve slotu, aby se částečně vysula ze strany počítače [1].

Uchopte kartu a vytáhněte ji ze slotu [2].

Přípravné instrukce před vyjmutím karty WLAN (WiFi, bezdrátová):

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému a vyjměte baterii.

Karta WLAN je níže a vlevo od ventilátoru počítače. Vyšroubujte šroub [1], který upevňuje držák karty WLAN k šasi, a vyjměte držák z počítače [2].

Zvednutím konektorů se stiskacími knoflíky odpojte kabely antény od karty [3], dokud nevyskočí, a vyjměte kartu z konektoru [4] a ze systému.

Přípravné instrukce před vyjmutím karty WWAN (3G, mobilní):

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt systému a vyjměte baterii.

Karta WWAN se nachází nad kartou WLAN. Vyšroubujte šroub [1], který upevňuje držák karty WWAN k šasi, a vyjměte držák z počítače [2].

Zvednutím konektorů se stiskacími knoflíky odpojte kabely antény od karty [3], dokud nevyskočí, a vyjměte kartu z konektoru [4] a z počítače.
