Latitude 7300顧客交換可能ユニット(CRU)分解取り外しガイド

メイン アクセス パネルを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

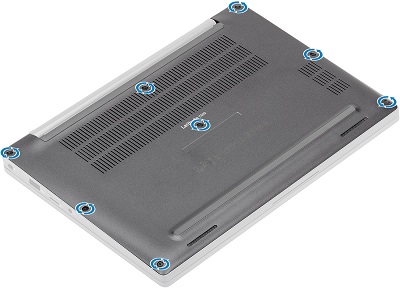

メイン アクセス パネルをシャーシに固定している8本の拘束ネジを緩めます。

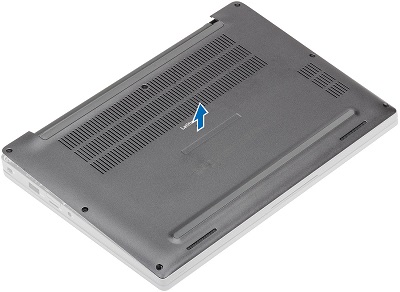

プラスチック スクライブ(またはプラスチックを損傷しないその他のプローブ)を使用して[1]、ヒンジ近くのくぼみ部分に沿ってメイン アクセス パネルをこじ開け、カバーとシャーシの間の端に沿ってこじ開けて、メイン アクセス パネルをPCから分離します[2]。

メイン アクセス パネルを持ち上げてPCから取り外します。

バッテリーを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバーを取り外します。

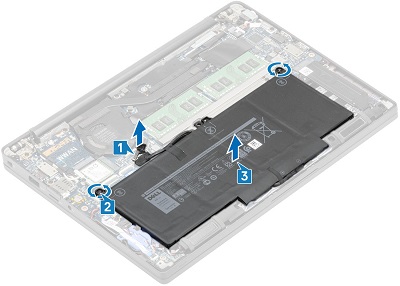

バッテリー ケーブルのタグを引き上げて、ケーブルをマザーボードのコネクターから取り外します[1]。

拘束ネジ、4セルのネジ2本、3セル バッテリー用のネジ1本を緩めます[2]。

バッテリーを持ち上げてコンピューターから取り外します[3]。

メモリーDIMMを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー と バッテリー を取り外します。

DIMMの両側にある金属クリップを互いに引き離して、メモリーがコネクターに飛び出すようにします[1]、コネクターから引き出します[2]。

他にもメモリーが搭載されている場合は、この手順を繰り返します。

ソリッドステート ドライブ(SSD)を取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー と バッテリー を取り外します。

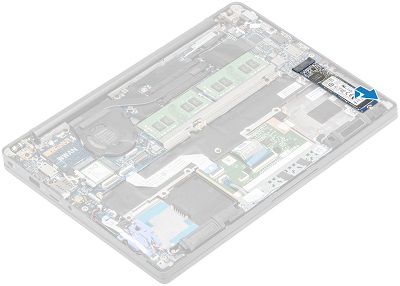

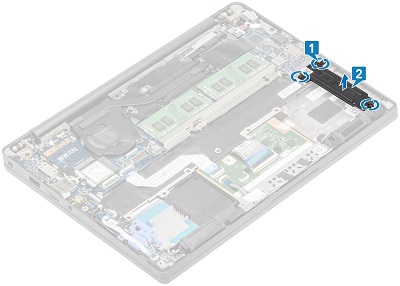

SSDはバッテリーの右側にあります。SSDブラケットをパームレストに固定している3本の拘束ネジを緩め[1]、ブラケットをコンピューターから取り外します[2]。

SSDカードがシャーシから斜めに飛び出し、コネクターとコンピューターから引き出すことができます。

SIMカードを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

クリップをまっすぐに伸ばすか、SIMカード取り外しツールを使用して、SIMカード トレイの左側にあるピンホールに挿入します[1]。

カード トレイは、コンピューターの側面から部分的に取り出す必要があります[2]。

トレイをつかんで、残りの部分をPCから引き出します[3]。

SDメモリー カードを取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

スロットのSDカードを押して外し、PCの側面から部分的に飛び出します[1]。

カードをつかんで、残りの部分をスロットから引き出します［2］。

WLANカード(WiFi、ワイヤレス)を取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー と バッテリー を取り外します。

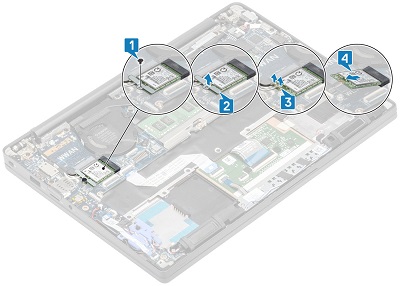

WLANカードは、コンピューター ファンの下と左側にあります。WLANカード ブラケットをシャーシに固定している1本のネジを外し[1]、ブラケットをコンピューターから取り外します[2]。

スナップ コネクターが外れるまで持ち上げて、カードからアンテナ ケーブルを外し[3]、カードを持ち上げてコネクターから取り外します[4]。

WWANカード(3G、携帯電話)を取り外す前に、次の手順を実行します。

1. ハードウェアの取り付けまたは取り外しの際には、必ずすべてのデータを適切にバックアップしてください。

2. 電話回線、ネットワークケーブル、USB通信ケーブルをコンピュータから外します。

3. コンピュータ、および取り付けられているすべてのデバイスをコンセントから外します。

4. システム カバー と バッテリー を取り外します。

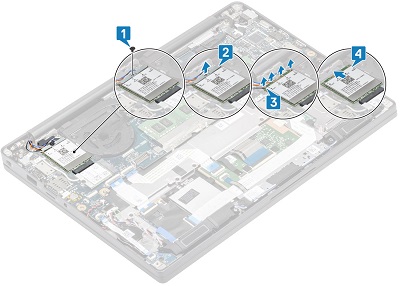

WWANカードはWLANカードの上にあります。WWANカード ブラケットをシャーシに固定している1本のネジを外し[1]、ブラケットをコンピューターから取り外します[2]。

スナップ コネクターが外れるまで持ち上げて、カードからアンテナ ケーブルを外し[3]、カードを持ち上げてコネクターから取り外します[4]。
