Dell Networking SONiC Link Aggregation Group-terminologi for flere kabinetter
Summary: Denne artikel forklarer de grundlæggende terminologier for Multi-chassis Link Aggregation Group (MC-LAG) i Dell Networking SONiC.
Instructions
En portkanal (LAG) giver dig mulighed for at samle flere grænseflader i en samlet gruppe for redundans og øget båndbredde. Alle links er på den samme switch. En MC-LAG (Multi-Chassis LAG) giver dig mulighed for at oprette en logisk switch, hvor flere grænseflader på peer-switches er bundtet. MC-LAG-peer-switchene administreres separat som uafhængige enheder. MC-LAG giver redundans og belastningsbalancering mellem MC-LAG-peers. En downstreamswitch eller server opretter forbindelse til MC-LAG-peeren via en MC-LAG-portkanal.
Grundlæggende terminologier
| Terminologi |
Forklaring |
|---|---|
MC-LAG-domæne |
To peer-switche forbundet med en keepalive og en peer link. Ét MC-LAG-domæne understøtter to switche, og kun én MC-LAG kan konfigureres i en switch. |
| ICCP |
ICCP (Inter-Chassis Communication Protocol) er MC-LAG'ens underliggende protokol. ICCP bruger TCP-port 8888 til at oprette forbindelse mellem MC-LAG-peers. ICCP er defineret i RFC7275. |
| MC-LAG Peer |
Den anden switch i MC-LAG'en er forbundet med keepalive- og peer-links |
| MC-LAG-peer-link |
Linket mellem to MC-LAG-peers – Linket fungerer som databackupsti mellem MC-LAG-peers. Den bruges til at transportere datatrafik, når en MC-LAG-medlemsport er nede. Dette kan være et enkelt link eller portkanal. |
| MC-LAG Peer Keepalive-link |
MC-LAG Peer Keepalive Link er et Layer 3-link, der forbinder MC-LAG-peer-switches. Den sender periodiske meddelelser om hjerteslag mellem MC-LAG-peer-enheder for at overvåge deres driftsstatus. Det bruges også til at synkronisere tilstande mellem MC-LAG peer-enheder. Vi kan bruge IP-adresse, der er tildelt VLAN-grænsefladen, administrationsgrænsefladen til dette formål. |
| Forældreløs port | Den forældreløse port er en ikke-MC-LAG-port. På en MC-LAG-switch er portgrænseflader, der ikke er konfigureret som medlemsgrænseflader i MC-LAG'en, og som opretter forbindelse til downstreamenheder og tilhører VLAN'er, der synkroniseres via peer-linket, forældreløse porte. |
MC-LAG-grænseflade |
Grænseflade til medlemsport på en af de peer-switche, der er tildelt MC-LAG'en. |

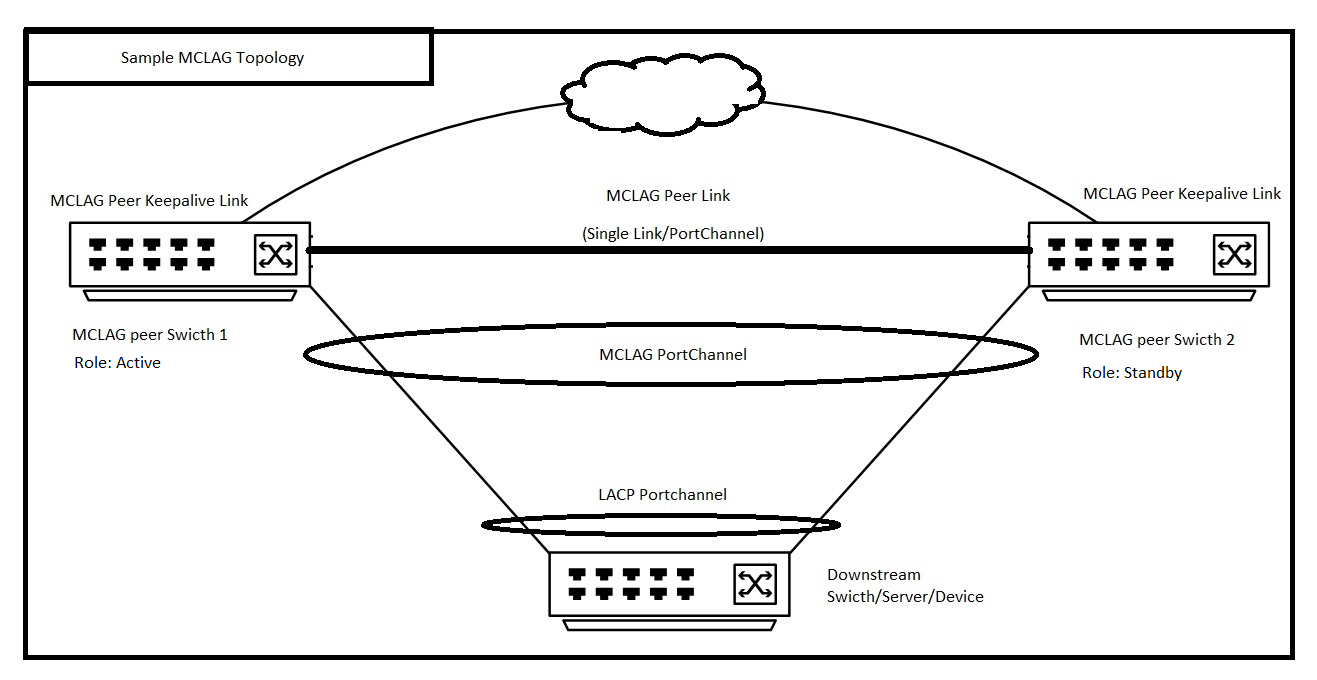

MC-LAG-peer-roller
- Den ene MC-LAG-peer vælges som aktiv og den anden som standby.
- Den IP-adresse, der er angivet for MC-LAG Keepalive, bruges til at vælge Aktiv og Standby. Switchen med den laveste source-ip blandt peers vælges som Aktiv, og den anden bliver standby.
- Den aktive rolle bruges i kontrolplanet. Dataplanet for begge switche er imidlertid uafhængigt.
