Dell Networking SONiC 멀티 섀시 링크 통합 그룹 용어
Summary: 이 문서에서는 Dell Networking SONiC에서 MC-LAG(Multi-chassis Link Aggregation Group)의 기본 용어에 대해 설명합니다.
Instructions

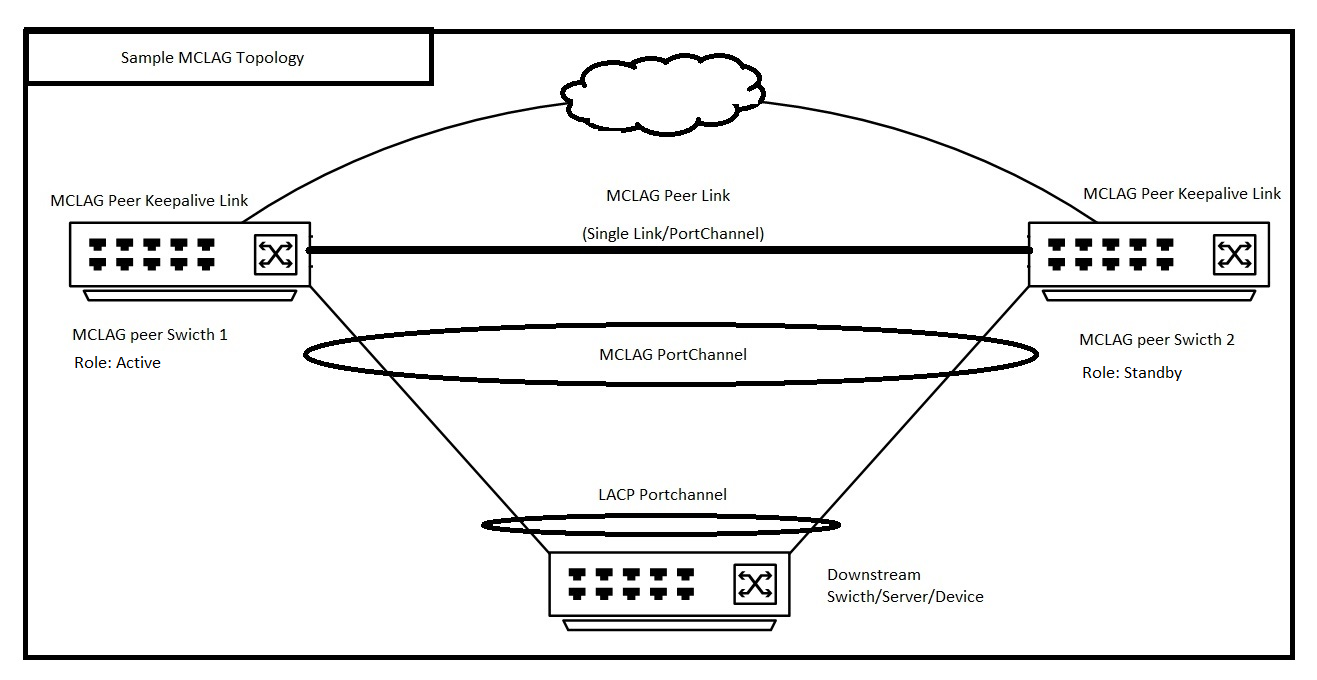

포트 채널(LAG)을 사용하면 이중화 및 대역폭 증가를 위해 여러 인터페이스를 집계 그룹으로 번들로 묶을 수 있습니다. 모든 링크가 동일한 스위치에 있습니다. MC-LAG(Multi-chassis LAG)를 사용하면 피어 스위치의 여러 인터페이스가 번들로 제공되는 논리적 스위치를 생성할 수 있습니다. MC-LAG 피어 스위치는 독립적인 디바이스로 별도로 관리됩니다. MC-LAG는 MC-LAG 피어 간의 이중화 및 로드 밸런싱을 제공합니다. 다운스트림 스위치 또는 서버는 MC-LAG 포트 채널을 통해 MC-LAG 피어에 연결합니다.
기본 용어
| 용어 |
설명 |
|---|---|
MC-LAG 도메인 |
keepalive 및 피어 링크로 연결된 피어 스위치 2개 하나의 MC-LAG 도메인은 2개의 스위치를 지원하며 한 스위치에서 하나의 MC-LAG만 구성할 수 있습니다. |
| 국제형사재판소(ICCP) |
ICCP(Inter-Chassis Communication Protocol)는 MC-LAG의 기본 프로토콜입니다. ICCP는 TCP 포트 8888을 사용하여 MC-LAG 피어 간의 연결을 만듭니다. ICCP는 RFC7275에 정의되어 있습니다. |
| MC-LAG 피어 |
keepalive 및 피어 링크와 연결된 MC-LAG의 다른 스위치 |
| MC-LAG 피어 링크 |
두 MC-LAG 피어 간의 링크 - 이 링크는 MC-LAG 피어 간의 데이터 백업 경로 역할을 합니다. MC-LAG 멤버 포트가 다운될 때 데이터 트래픽을 전달하는 데 사용됩니다. 이는 단일 링크 또는 포트 채널일 수 있습니다. |
| MC-LAG 피어 Keepalive 링크 |
MC-LAG 피어 Keepalive 링크는 MC-LAG 피어 스위치를 연결하는 레이어 3 링크입니다. MC-LAG 피어 디바이스 간에 주기적인 하트비트 메시지를 전달하여 작동 상태를 모니터링합니다. 또한 MC-LAG 피어 디바이스 간의 상태를 동기화하는 데도 사용됩니다. 이를 위해 VLAN 인터페이스, 즉 관리 인터페이스에 할당된 IP 주소를 사용할 수 있습니다. |
| 고립된 포트 | 분리 포트는 비 MC-LAG 포트입니다. MC-LAG 스위치에서 MC-LAG에서 구성원 인터페이스로 구성되지 않고 다운스트림 디바이스에 연결되고 피어 링크를 통해 동기화된 VLAN에 속하는 포트 인터페이스는 고아 포트입니다. |
MC-LAG 인터페이스 |
MC-LAG에 할당된 피어 스위치 중 하나의 구성원 포트 인터페이스. |
MC-LAG 피어 역할
- 하나의 MC-LAG 피어는 Active로, 다른 하나는 Standby로 선택됩니다.
- MC-LAG Keepalive에 제공된 IP 주소는 Active 및 Standby를 선택하는 데 사용됩니다. 피어 중 source-ip가 가장 낮은 스위치가 Active로 선택되고 다른 스위치는 대기 상태가 됩니다.
- 활성 역할은 컨트롤 플레인에서 사용됩니다. 그러나 두 스위치의 데이터 플레인은 독립적입니다.
