Dell Networking OS10. Установка нового образа с помощью ONIE
Summary: Установка нового образа OS10 с помощью ONIE
Instructions
Предварительные условия
ПРИМЕЧАНИЕ. После запуска ONIE в режиме установки ONIE режим установки ONIE сохраняется до тех пор, пока не будет успешно установлена ОС.
- Активное подключение консоли к коммутатору
- Доступ к установке ONIE>ONIE
- IP-адрес, маска подсети и шлюз по умолчанию (при необходимости) назначаются интерфейсу управления с помощью протокола динамической настройки хостов (DHCP) или вручную
- Коммутатору должны быть доступны сведения о файловом сервере с операционной системой, загруженной службами HTTP, TFTP или FTP (в данной статье используется HTTP).
Инструкции.
Удаление ONIE: Если на коммутаторе установлена операционная система, перед установкой новой операционной системы ONIE необходимо выполнить удаление ONIE.
-
При загрузке коммутатора появится экран с установленной версией программного обеспечения или выбор для входа в ONIE. Используйте стрелки вверх или вниз для выбора ONIE. При помощи стрелок также останавливается таймер обратного отсчета (рис. 1).
-
Когда меню ONIE отобразится, с помощью кнопок со стрелками вверх и вниз выберите пункт ONIE: Удалите ОС и нажмите клавишу ENTER. Опять же, имеется таймер обратного отсчета, который останавливается после использования стрелок (рис. 2).

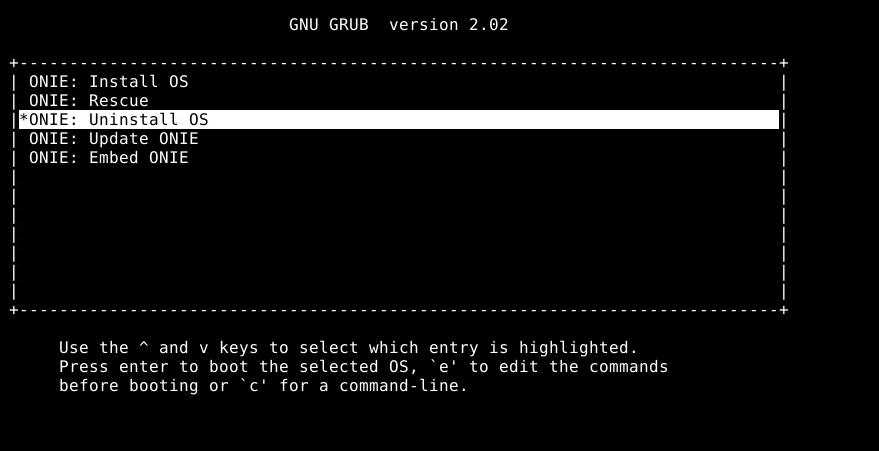

Рис. 2. Подменю ONIE
-
ONIE удаляет все существующие операционные системы (рис. 3).
Рис. 3. Пример удаления ONIE
-
Коммутатор перезагрузится и запустит процесс установки ONIE.
Ручная установка ОС ONIE Установка операционной системы вручную с определенным IP-адресом, службой и именем файла.
- С помощью метода
onie-nos-install. Доступны варианты HTTP, FTP и TFTP.
ONIE:/ # onie-nos-install ftp://user:password@x.x.x.x/PKGS_OS10-Enterprise-10.5.3.2.89buster-installer-x86_64.binNOTE: Do not change the OS10 filename.
- Коммутатор загрузит OS10, а затем установит образ в оба раздела.
Example system output:
discover: installer mode detected.
Stopping: discover... done.
Info: Attempting ftp://user:password@x.x.x.x/PKGS_OS10-Enterprise-10.5.3.2.89buster-installer-x86_64.bin ...
Connecting to x.x.x.x (x.x.x.x:21)
installer 100% |*******************************| 776M 0:00:00 ETA
ONIE: Executing installer: ftp://user:password@x.x.x.x/PKGS_OS10-Enterprise-10.5.3.2.89buster-installer-x86_64.bin
Initializing installer ... OK
Verifying image checksum ... OK
OS10 Installer: machine: dellemc_s5248f_c3538
Deleting logical volume SYSROOT ... OK
Creating logical volume SYSROOT ... OK
Creating ext4 filesystem on SYSROOT ... OK
Extracting OS10 ...
OK
Installing OS10 on primary volume ...
OK
Setting up shared data ... OK
Synchronizing standby image ... OK
OS10 installation is complete.
3. После завершения установки образов в оба раздела коммутатор перезагрузится с использованием основного раздела. Пример OS10:
Рис. 4. Пример удаления ONIE
- Как только коммутатор отобразит запрос имени пользователя, войдите в коммутатор, используя учетные данные по умолчанию (
OS10: user=admin, password=admin).
Рис. 5. Пример входа в OS10
- Убедитесь, что разделы ОС были успешно загружены. Пример OS10:
Рис. 6. Пример вывода команды «show version»
Рис. 7. Пример выполнения команды «show boot Detail Output»
Для получения дополнительной помощи см. документацию по выпуску руководства пользователя Dell SmartFabric OS10 или обратитесь в службу технической поддержки Dell.
См. связанную статью базы знаний 125512: Информационный центр Dell SmartFabric OS10.
