Monitor Dell U2724D — instrukcja obsługi i rozwiązywanie problemów
Summary: Ten artykuł zawiera informacje na temat konfiguracji i użytkowania monitora U2724D firmy Dell. Dowiedz się, jak rozwiązać najczęstsze problemy z wyświetlaczem lub obrazem na monitorze Dell U2724D. ...
Instructions
Najważniejsze cechy monitora Dell UltraSharp 27 U2724D to:
- Widoczny obszar (mierzony po przekątnej) 68,47 cm (27,0 cali) z rozdzielczością 2560 × 1440 (16:9) oraz pełnoekranowa obsługa niższych rozdzielczości.
- Szeroki kąt widzenia umożliwiający oglądanie z pozycji siedzącej lub stojącej.
- Gama barw sRGB 100% i BT.709 100% ze średnią wartością Delta E większą niż dwa; obsługuje również pokrycie DCI-P3 większe lub równe 98%.
- Możliwość przesuwania, obracania, regulacji wysokości i obrotu.
- Bardzo cienka ramka minimalizuje odstępy przy korzystaniu z kilku monitorów, co ułatwia konfigurację i zapewnia wysoki komfort oglądania.
- Wymienna podstawka z otworami do montażu 100 mm w standardzie (VESA) zapewniające elastyczne rozwiązanie montażu.
- Czujnik automatycznej jasności wykrywa otaczające światło i odpowiednio dostosowuje jasność monitora i temperaturę barwową; Wiele monitorów firmy Dell wyposażonych w automatyczny czujnik jasności może synchronizować jasność i poziom temperatury barwowej.
- Model U2724D jest wyposażony w:
- Jeden port upstream USB Type-C (tylko transfer danych, USB 3.2 Gen 2, 10 Gb/s)
- Dwa porty SuperSpeed USB 10 Gb/s (USB 3.2 drugiej generacji) Type-A typu downstream
- Jeden port downstream SuperSpeed USB 10 Gb/s (USB 3.2 Gen 2) Type-A z portem ładowania BC 1.2
- Jeden port downstream SuperSpeed USB 10 Gb/s (USB 3.2 Gen 2) Type-C
W tej sekcji przedstawiono niektóre dane techniczne monitora Dell UltraSharp 27 U2724D. Więcej informacji można znaleźć w instrukcji obsługi monitora Dell UltraSharp 27 U2724D.
| Porty i złącza |
|
|---|---|
| w zestawie |
|
- * złącze wyjścia liniowego audio nie obsługuje słuchawek.
- ** Aby uniknąć zakłóceń sygnału, nie zaleca się podłączania innych urządzeń USB do sąsiednich portów, gdy bezprzewodowe urządzenie USB zostało podłączone do portu downstream USB.
Aby uzyskać najlepszą jakość oglądania, zmontuj podstawkę pod monitor, podłącz i ułóż kable oraz ustaw monitor w ergonomiczny sposób.
Montaż podstawki
Standardowa podstawka pod monitor jest demontowana w momencie wysyłki z fabryki. Aby dowiedzieć się, jak zamontować standardową podstawkę pod monitor, zapoznaj się z instrukcją obsługi monitora Dell UltraSharp 27 U2724D.
Aby dowiedzieć się, jak zamontować inną podstawkę pod monitor lub ramię monitora, zapoznaj się z przewodnikiem konfiguracji produktu.
Ergonomia
Prawidłowe umieszczenie monitora jest niemal tak samo ważne, co wybór modelu.
- Monitor musi się znajdować bezpośrednio przed Tobą, na wyciągnięcie ręki (50–100 cm od oczu).
- Górna krawędź ekranu musi być na wysokości wzroku przy wygodnej pozycji. W tym celu dostosuj wysokość krzesła lub monitora.
Podłączanie monitora do komputera
Aby podłączyć monitor Dell UltraSharp 27 U2724D do komputera:
- monitory firmy Dell zostały zaprojektowane z myślą o zapewnieniu optymalnej pracy z kablami dostarczonymi przez firmę Dell w opakowaniu. Firma Dell nie gwarantuje jakości obrazu i wydajności w przypadku korzystania z kabli innych producentów.
- Poprowadź kable przez otwory do rozmieszczania kabli przed ich podłączeniem.
- Nie podłączaj jednocześnie wszystkich kabli do komputera.
- Wyłącz komputer.
- Podłącz zasilacz do monitora.
- Podłącz kabel wideo (DisplayPort lub HDMI) między komputerem a monitorem.
UWAGA: chcesz skonfigurować monitor przy użyciu stacji dokującej firmy Dell? Zapoznaj się z artykułem: Podłączanie i konfiguracja stacji dokującej w notebooku firmy DellUWAGA: chcesz skonfigurować więcej niż jeden monitor? Zapoznaj się z artykułem: Jak skonfigurować wiele monitorów lub zobacz: Instrukcja obsługi monitora Dell UltraSharp 27 – U2724D
- Podłącz kabel USB do wysyłania danych między monitorem a komputerem (jeśli jest dostępny).
- Włącz monitor.
- Włącz komputer.
Aby uzyskać dodatkowe informacje dotyczące produktu, zobacz: Instrukcja obsługi monitora Dell UltraSharp 27 – U2724D
Po podłączeniu podstawy do monitora można pochylać i obracać monitor do najwygodniejszego kąta oglądania.
Podczas konfigurowania monitora Dell UltraSharp 27 U2724D upewnij się, że ekran jest skierowany w Twoją stronę. Ułóż ekran skierowany w Twoją stronę, więc joystick powinien znajdować się z tyłu monitora w prawym dolnym rogu.
Korzystanie z funkcji pochylania, obracania i przedłużania pionowego
Podstawka pod monitor umożliwia pochylanie i obracanie monitora w celu ustawienia najbardziej komfortowego kąta widzenia.

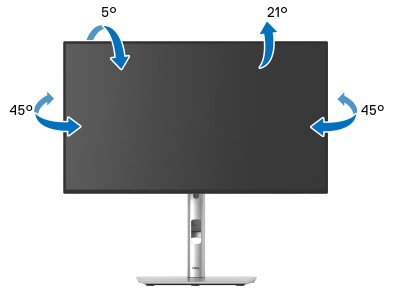

Rysunek 1. Korzystanie z pochylania i obracania monitora Dell UltraSharp 27 U2724D.
Podstawka wysuwa się w pionie do 150 mm. Rysunek 2 poniżej przedstawia sposób wysuwania podstawki w pionie.
Rysunek 2. Pionowe wysuwanie monitora Dell UltraSharp 27 – U2724D
Przed obróceniem monitora należy w pełni pionowo go wysunąć i całkowicie odchylić w górę, aby uniknąć uderzenia w dolną krawędź monitora.
Rysunek 3. Obracanie monitora Dell UltraSharp 27 – U2724D
Rysunek 4. Obracanie monitora Dell UltraSharp 27 – U2724D zgodnie z ruchem wskazówek zegara
Rysunek 5. Obracanie monitora Dell UltraSharp 27 – U2724D w lewo
- aby skorzystać z funkcji obracania wyświetlacza (porównanie widoku poziomego i pionowego) w komputerze firmy Dell, wymagany jest zaktualizowany sterownik karty graficznej, który nie jest dołączony do tego monitora. Aby pobrać sterownik karty graficznej, przejdź na stronę https://www.dell.com/support, do sekcji pobierania sterowników karty graficznej zawierającej najnowsze aktualizacje sterowników.
- W trybie widoku pionowego może wystąpić spadek wydajności w zaawansowanych aplikacjach graficznych (gry 3D i nie tylko).
Po naciśnięciu przycisku joysticka pojawi się pasek stanu menu OSD informujący o bieżących ustawieniach niektórych funkcji OSD. Aby przejść do menu ekranowego (OSD), naciśnij przycisk Menu (etykieta 1) (Rysunek 6) na pasku stanu OSD.
Aby dowiedzieć się więcej na temat poruszania się po menu ekranowym (OSD), zobacz: Instrukcja obsługi monitora Dell UltraSharp 27 – U2724D

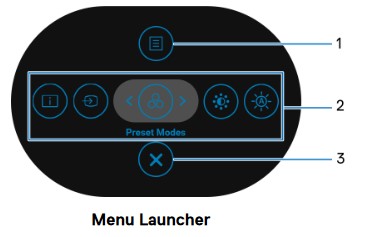

Rysunek 6. Monitor Dell UltraSharp 27 — U2724D Menu Launcher
| Etykieta | Funkcja | Opis |
|---|---|---|
| 1 | Menu | Użyj do otwarcia menu ekranowego (OSD). |
| 2 | Informacje o wyświetlaczu | Służy do wyświetlania bieżącego stanu monitora. |
| Źródło sygnału | Użyj do wybrania źródła wejścia z listy sygnałów wideo, które mogą być podłączone do monitora. | |
| Wstępnie zaprogramowane tryby | Użyj, aby wybrać preferowany tryb kolorów z listy wstępnie zaprogramowanych trybów. | |
| Jasność/kontrast | Użyj, aby uzyskać dostęp do suwaków regulacji jasności i kontrastu. | |
| Automatyczna jasność | Użyj tej opcji, aby włączyć lub wyłączyć funkcję automatycznej jasności. | |
| 3 | Exit | Użyj tej opcji, aby wyjść z menu ekranowego. |

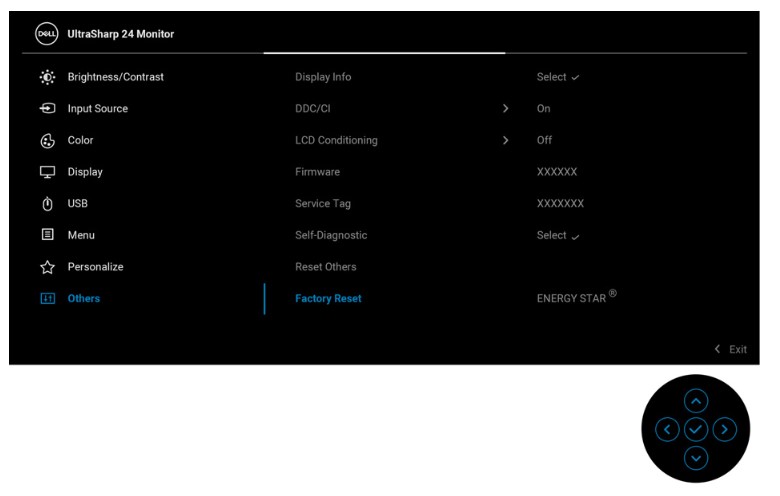

Zresetowanie monitora do domyślnych ustawień fabrycznych może rozwiązać wiele problemów z obrazem lub wyświetlaniem. Zresetuj monitor Dell UltraSharp 27 U2724D do domyślnych ustawień fabrycznych, postępując zgodnie z poniższymi instrukcjami:
- Naciśnij przycisk joysticka.
- Wybierz opcję Menu.
- Wybierz opcję Inne.
- Wybierz opcję Przywracanie ustawień fabrycznych.
- Po wyświetleniu monitu o zresetowanie do ustawień domyślnych wybierz opcję Tak.

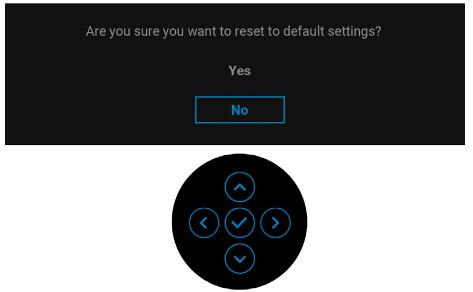

Rysunek 7. Monit o zresetowanie ustawień domyślnych monitora Dell U2724D
- Opcjonalnie wybierz opcję Tak, aby włączyć ładowanie przez USB. W przeciwnym razie wybierz opcję Nie.

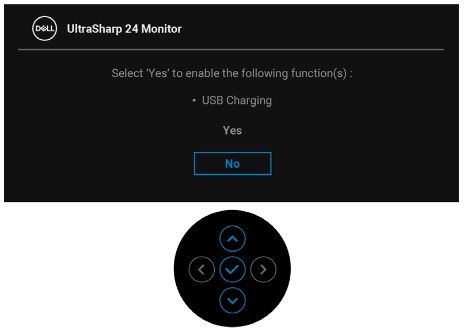

Rysunek 8. Ładowarka przez USB monitora Dell U2724D
- Opcjonalnie wybierz opcję Tak, aby włączyć automatyczną jasność. W przeciwnym razie wybierz opcję Nie.
Rysunek 9. Funkcja automatycznej jasności monitora Dell U2724D
Test diagnostyczny pomaga ustalić, czy monitor firmy Dell działa normalnie w razie pustego ekranu, zamazanego obrazu, migotania lub innych nieprawidłowości.
Sprawdź, czy monitor działa prawidłowo, uruchamiając test diagnostyczny, jeśli wystąpią następujące objawy.
- Komputer nie włącza się lub nie przejawia symptomów zasilania.
- Komputer nie wykazuje żadnej aktywności, ekran może być pusty i nie wyświetlać logo Dell podczas uruchamiania.
- Komputer blokuje się na ekranie z logo firmy Dell lub nie reaguje na żadne klawisze podczas uruchamiania komputera.
- Na ekranie nie widać obrazu.
- Słychać dźwięk systemowy Windows, ale ekran monitora jest pusty.
Funkcja autodiagnostyki
Monitor Dell UltraSharp 27 U2724D jest wyposażony w funkcję autotestowania, umożliwiającą sprawdzenie poprawnego działania urządzenia. Gdy monitor jest podłączony do komputera, ale ekran ciągle jest ciemny, należy uruchomić funkcję autotestowania monitora, wykonując następujące czynności:
- Wyłącz komputer i monitor.
- Odłącz kabel wideo z tyłu komputera. Aby zagwarantować poprawne wykonanie autotestu, odłącz kable wideo (VGA, DVI, HDMI, DisplayPort i USB-C) z tyłu komputera.
- Włącz monitor. Wyskakujące okno dialogowe powinno zostać wyświetlone na ekranie (na czarnym tle), jeśli monitor nie może wykryć sygnału wideo i działa prawidłowo. W trybie autotestowania dioda LED zasilania świeci się na biało. W zależności od wybranego wejścia na ekranie będzie wyświetlany komunikat.
- To okno pojawi się także w przypadku odłączenia lub uszkodzenia kabla wideo podczas normalnej pracy systemu.
- Wyłącz monitor i podłącz ponownie kable wideo.
- Włącz komputer i monitor.
Jeśli ekran nadal pozostaje pusty, sprawdź ustawienia karty graficznej (GPU) i komputera, ponieważ monitor działa prawidłowo.
Wbudowany autotest lub wbudowana diagnostyka
Monitor Dell UltraSharp 27 U2724D ma wbudowane narzędzie diagnostyczne. Diagnostyka sprzętu pomoże określić, czy odbiegające od normy działanie ekranu jest spowodowane przez monitor czy kartę graficzną w komputerze.
W przypadku zaobserwowania anomalii ekranu należy odizolować monitor poprzez wykonanie wbudowanej diagnostyki (BID).
- Naciśnij przycisk joysticka.
- Wybierz opcję Menu.
- Wybierz opcję Inne.
- Wybierz opcję Autodiagnostyka.
- Po zainicjowaniu zostanie wyświetlony szary ekran. Dokładnie sprawdź ekran pod kątem nieprawidłowości.
- Naciśnij joystick. Ekran zmieni kolor na czerwony.
- Sprawdź wyświetlacz pod kątem nieprawidłowości.
- Powtórz kroki 6 i 7, aby sprawdzić wyświetlacz na ekranie zielonym, niebieskim, czarnym, białym i tekstowym.
Jeśli test diagnostyczny nie wykrył żadnych nieprawidłowości ekranu, monitor działa poprawnie. Sprawdź kartę graficzną i komputer.
Jeśli test diagnostyczny wskaże jakiekolwiek nieprawidłowości, skontaktuj się z działem pomocy technicznej firmy Dell, aby omówić opcje naprawy.
Nie jest niczym nadzwyczajnym, że podczas produkcji jeden lub więcej pikseli zostaje zablokowanych w niezmiennym stanie. Takie piksele trudno zobaczyć i nie wpływają one na jakość wyświetlacza ani na jego użyteczność. Dowiedz się więcej na ten temat: Wskazówki dotyczące pikseli w wyświetlaczach firmy Dell
W poniższej tabeli przedstawiono informacje na temat rozwiązywania typowych problemów związanych z wyświetlaczem monitora Dell UltraSharp 27 – U2724D.
Możesz też przeczytać: Rozwiązywanie problemów z wyświetlaczem lub problemów dotyczących grafiki na monitorze firmy Dell lub: Monitor firmy Dell — przewodnik do samodzielnego rozwiązywania problemów
| Często występujący problem | Opis problemu | Sugerowane rozwiązanie |
|---|---|---|
| Brak obrazu – dioda LED zasilania nie świeci się | Brak obrazu. |
|
| Brak obrazu – dioda LED zasilania świeci się | Brak obrazu lub brak podświetlenia |
|
| Słaba ostrość | Obraz jest rozmyty, zamazany lub występuje smużenie. |
|
| Drgający lub niestabilny obraz | Falowanie lub nieznaczny ruch obrazu. |
|
| Brakujące piksele | Na ekranie LCD wyświetlane są punkty. |
|
| Zawsze włączone/wyłączone piksele | Na ekranie LCD wyświetlany jest jasny punkt. |
|
| Problemy z jasnością | Obraz jest zbyt ciemny lub zbyt jasny. |
|
| Zniekształcenia geometryczne | Obraz nie jest prawidłowo wyśrodkowany. | |
| Poziome lub pionowe linie | Na ekranie widać co najmniej jedną linię. |
|
| Problemy z synchronizacją | Ekran wygląda na poszarpany lub rozdarty. |
|
| Problemy dotyczące bezpieczeństwa | Widoczny dym lub iskry. |
|
| Problemy z ciągłością pracy | Monitor włącza się i wyłącza. |
|
| Brak koloru | Obrazy utraciły kolor. |
|
| Niewłaściwy kolor | Kolor obrazu jest niewłaściwy. |
|
| Utrwalenie elementów statycznego obrazu pozostawionego na długi czas na ekranie monitora | Niewyraźny cień statycznego obrazu jest widoczny na ekranie. |
|
| Obraz wyświetlany na ekranie jest zbyt mały. | Obraz jest wyśrodkowany, ale nie wypełnia całego obszaru wyświetlania. |
|
| Nie można dostosować ustawień monitora przy użyciu przycisków na przednim panelu | Menu ekranowe (OSD) nie pojawia się na ekranie |
|
| Brak sygnału źródłowego w przypadku naciśnięcia przycisków użytkownika. | Brak obrazu, dioda LED zasilania świeci białym światłem. |
|
| Obraz nie wypełnia całego ekranu. | Obraz nie może wypełnić wysokości lub szerokości ekranu. |
|
| Brak obrazu po podłączeniu przez port HDMI lub DisplayPort | Po podłączeniu do portu klucza sprzętowego lub urządzenia dokującego, podczas odłączania lub podłączania kabla Thunderbolt z notebooka nie ma obrazu. |
|
| Przyciemnienie ekranu monitora | Po włączeniu automatycznej jasności poziom jasności monitora staje się nienormalnie niski, co powoduje przyciemnienie ekranu. |
|
W poniższej tabeli przedstawiono informacje na temat rozwiązywania problemów z portem USB monitora Dell UltraSharp 27 – U2724D.
| Rozwiązywanie problemów z USB | ||
|---|---|---|
| Charakterystyczne objawy | Opis problemu | Sugerowane rozwiązanie |
| Interfejs USB nie działa. | Urządzenia USB nie działają. |
|
| Interfejs SuperSpeed USB 10 Gb/s (USB 3.2 Gen2) działa powoli. | Urządzenia podłączone do portu SuperSpeed USB 10 Gb/s (USB 3.2 Gen2) działają wolno lub nie działają wcale |
|
| Bezprzewodowe urządzenia USB przestają działać po podłączeniu urządzenia USB 3.2. | Bezprzewodowe urządzenia USB reagują powoli lub działają tylko wtedy, gdy zmniejsza się odległość między nimi a odbiornikiem. |
|
Additional Information
Najczęściej zadawane pytania
Aby uzyskać więcej informacji, kliknij, aby rozwinąć sekcję poniżej.
Za pomocą ustawień wyświetlania w systemie Windows
W systemie Windows 8.1:
- W systemie Windows 8.1 wybierz kafelek Pulpit, aby przejść do widoku klasycznego.
- Kliknij pulpit prawym przyciskiem myszy i wybierz opcję Rozdzielczość ekranu.
- Jeśli podłączony jest więcej niż jeden monitor, upewnij się, że wybrano U2724D.
- Kliknij rozwijaną listę rozdzielczości ekranu i wybierz pozycję 2560 x 1440.
- Kliknij przycisk OK.
W systemie Windows 11 i Windows 10:
- Kliknij pulpit prawym przyciskiem myszy i wybierz opcję Ustawienia ekranu.
- Kliknij rozwijaną listę rozdzielczości ekranu i wybierz pozycję 2560 x 1440.
- Jeśli podłączony jest więcej niż jeden monitor, upewnij się, że wybrano U2724D.
- Kliknij Zachowaj zmiany.
Za pomocą panelu sterowania Nvidia
Aby zmienić rozdzielczość za pomocą panelu sterowania NVIDIA:
- Kliknij prawym przyciskiem myszy pulpit i kliknij polecenie Panel sterowania Nvidia.
- Kliknij symbol + obok wyświetlacza w lewym okienku.
- W obszarze Wyświetlanie wybierz opcję Zmień rozdzielczość.
- Z listy rozwijanej po prawej stronie wybierz rozdzielczość 1234 × 1234.
- Kliknij przycisk Zastosuj.
Za pomocą narzędzia AMD Catalyst Control Center
Aby zmienić rozdzielczość za pomocą narzędzia AMD Catalyst Control Center:
- Kliknij pulpit prawym przyciskiem myszy i kliknij opcję AMD Catalyst Control Center.
- Kliknij symbol + obok wyświetlacza w lewym okienku.
- W obszarze Wyświetlanie wybierz opcję Zmień rozdzielczość.
- Z listy rozwijanej po prawej stronie wybierz rozdzielczość 1234 × 1234.
- Kliknij przycisk Zastosuj.
Przejdź do sekcji Przywracanie ustawień fabrycznych monitora Dell UltraSharp 27 U2724D tego artykułu. Alternatywnie można zapoznać się z dodatkowymi informacjami: Instrukcja obsługi monitora Dell UltraSharp 27 – U2724D
W monitorze Dell UltraSharp 27 U2724D dostępne są dwa wbudowane narzędzia diagnostyczne:
-
Funkcja autotestowania — funkcja autotestowania monitora Dell UltraSharp 27 U2724D pozwala sprawdzić, czy urządzenie działa prawidłowo.
-
Wbudowany autotest — monitor Dell UltraSharp 27 U2724D jest wyposażony we wbudowany test, który pomoże określić, czy odbiegające od normy działanie ekranu jest spowodowane przez monitor czy kartę graficzną (GPU) w komputerze. Jeśli zauważysz nienormalne działanie ekranu, takie jak zniekształcenia, jasność, poziome lub pionowe linie, zanikanie kolorów, Dobrym rozwiązaniem jest odizolowanie problemów z monitorem przez uruchomienie wbudowanej diagnostyki.
Zapoznaj się z tematem Uruchamianie testu diagnostycznego na monitorze Dell UltraSharp 27 – U2724D.
Sekcja Rozwiązywanie problemów niniejszego artykułu zawiera informacje na temat rozwiązywania typowych problemów z monitorem Dell UltraSharp 27 – U2724D.
W tej sekcji przedstawiono czynności rozwiązywania problemów, które pozwalają rozwiązać:
- Problemy z zasilaniem
- Problemy z obrazem
- Problemy z kolorem lub przejrzystością obrazu
- Problemy ze zniekształceniami
- Poziome lub pionowe linie
- Problemy związane z jasnością
- Problemy z pikselami
Dowiedz się, jak uzyskać dostęp do menu ekranowego (OSD) monitora Dell UltraSharp 27 – U2724D. Więcej informacji związanych z produktem można znaleźć w instrukcji obsługi monitora Dell UltraSharp 27 U2724D.
Informacje na temat monitora, takie jak numer modelu, wersja oprogramowania wewnętrznego i kod Service Tag, można uzyskać za pomocą menu ekranowego (OSD) monitora.
Dowiedz się, jak uzyskać dostęp do menu ekranowego (OSD) monitora Dell UltraSharp 27 – U2724D. Więcej informacji związanych z produktem można znaleźć w instrukcji obsługi monitora Dell UltraSharp 27 U2724D.
Informacje na temat obsługiwanej orientacji monitora Dell UltraSharp 27 U2724D można znaleźć w sekcji Orientacja monitora tego artykułu.
