Odstraňování problémů se síťovým napájecím zdrojem Dell

Odstraňování fyzických problémů:

1. Zkontrolujte, zda je nainstalován a zapojen očekávaný počet napájecích zdrojů. Pokud nejsou napájecí zdroje připojené k napájení, zobrazují se jako vadné.

2. Otestujte funkční napájecí kabel

3. Vyzkoušejte známou funkční zásuvku. Pokud je to možné, vynechejte nepřerušitelný zdroj napájení (UPS) nebo otestujte jiný, abyste vyloučili zdroj UPS

4. Zkontrolujte kontrolky LED na samotném napájecím zdroji a na předním panelu

   • Chování diagnostických kontrolek LED je zdokumentováno v instalační příručce pro daný model přepínače

     1. Přejděte na stránku podpory Dell.

     2. Do pole pro vyhledávání zadejte výrobní číslo nebo číslo modelu.

     3. Vyberte kartu "Documentation".

     4. Instalační příručku naleznete v části "Příručky a dokumenty".

     5. V tomto dokumentu najděte část "LED displej". V této části by se měl zobrazit popis chování kontrolky LED na předním panelu i u napájecího zdroje.

   • Ukázka předního panelu S4148 se zakroužkovanou kontrolkou LED napájecího zdroje:

• • Ukázka předního panelu N3200 se zakroužkovanou LED kontrolkou napájecího zdroje:

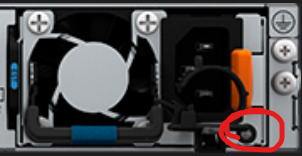

• • Kontrolka napájecího zdroje na vyjímatelném napájecím zdroji:

1. Vyřeší výměna napájecího zdroje problém?

   1. Ne všechny modely mají vyjímatelné napájecí zdroje. Řady N1500 a N2000 a modely S4112F, S4112T, S5212F mají integrované napájecí zdroje

2. Pokud je to možné, vyměňte napájecí zdroj za funkční slot, ať už na stejném nebo jiném přepínači. Týká se problém slotu nebo napájecího zdroje?

   1. Pokud jde o napájecí zdroj nebo pokud nelze provést test, vyměňte napájecí zdroj

   2. Pokud problém přetrvává i po instalaci ověřeného funkčního napájecího zdroje, vyměňte šasi

1. Zobrazují se oba napájecí zdroje a jsou v protokolech v dobrém stavu?

   1. V systému SONiC

      S5248F-1# show platform psustatus
      --------------------------------
      PSU                  Status
      --------------------------------
      PSU 1                OK
      PSU 2                OK



2. 1. V systémech OS10 a OS9

      OS10# show system brief

      Z9332-2# show system brief

      Node Id           : 1
      MAC               : c8:f7:50:xx:xx:xx

      -- Unit --
      Unit  Status      ReqType     CurType     Version
      ----------------------------------------------------------------
      1     up          Z9332F      Z9332F      10.5.6.1

      -- Power Supplies --
      PSU-ID  Status      Type    AirFlow   Fan  Speed(rpm)  Status
      ----------------------------------------------------------------
      1       up          AC      NORMAL    1    15800       up

      2       up          AC      NORMAL    1    15600       up


      -- Fan Status --
      FanTray  Status      AirFlow   Fan  Speed(rpm)  Status
      ----------------------------------------------------------------
      1        up          NORMAL    1    12450       up
                                     2    15000       up



   2. V systému OS6

      OS6# show system power

      Power Supplies:

      Unit  Description    Status      Average     Current          Since
                                        Power       Power         Date/Time
                                       (Watts)     (Watts)
      ----  -----------  ------------  ----------  --------  -------------------
      1     System       Non-critical   0.1        28.9
      1     PS-1         OK            N/A         N/A       12/01/2023 23:56:15
      1     PS-2         No Power      N/A         N/A



   3. Pokud je napájení v pořádku, zkontrolujte, zda došlo k nějaké historické události, která způsobila položku protokolu. Přepínač zobrazí chybu napájecího zdroje, když je napájecí zdroj odpojen. Zkontrolujte tedy, zda v minulosti nedošlo k narušení kabeláže nebo zdroje napájení

3. Pro přepínače Open Networking (-ON) Je firmware přepínače na minimální podporované verzi?

   1. Chcete-li to zkontrolovat, přejděte na web podpory společnosti Dell

   2. Do pole pro vyhledávání zadejte výrobní číslo nebo číslo modelu.

   3. Vyberte kartu stahování

   4. Vyhledejte nejnovější soubor s nástrojem pro aktualizaci firmwaru a klikněte na možnost "View Full Driver Details"

   5. Vyberte soubor PDF s poznámkami k verzi a zkontrolujte minimální požadované verze

4. Aktualizované verze operačního systému najdete v poznámkách k verzi, jestli se v nich nevyskytují nějaké známé problémy.

   1. Například přepínač S5232F-ON zobrazuje falešné výstrahy napájecího zdroje u firmwaru staršího než 10.5.6.0 (zpětně přeneseného na verzi 10.5.5.8 nebo novější)
