Dell Networking OS10 BGP passiivinen peering

Summary: Tässä artikkelissa kerrotaan, miten DELL OS10 -kytkin määritetään BGP (Passive Border Gateway Protocol) -vertaiskytkimeksi. Tätä ominaisuutta tarvitaan, kun vertaisyrityksen portti 179 on estetty tai se voi olla vain aktiivinen BGP-vertaisryhmä. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Hakemisto

Mikä on aktiivinen ja passiivinen BGP-vertaisryhmä

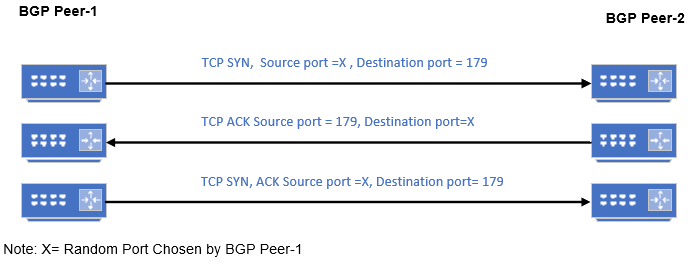

Aluksi BGP Peer-1 on käyttämättömässä tilassa. Se lähettää TCP SYN :n määritettyyn Peer-1:een, jossa lähdeportti on satunnainen portti ja kohde on portti 179. Peer-2 vastaa vertaistukeen TCP-synillä, ACK, jonka lähdeportti on 179 ja kohdeportti on Peer-1:n käyttämä satunnainen portti. Peer-1 vastaa TCP SYN ACK:lla.

Kun TCP-istunto on muodostettu, BGP siirtyy OPENSENTED-tilaan .

BGP siirtyy OPENSENTED-tilaan

Yllä olevassa tilanteessa:

  • Peer-1 on aktiivinen tai yhdistävä puoli, kun se lähettää TCP SYNiä.
  • Peer-2 on passiivinen tai kuunteleva puoli, koska se kuuntelee TCP-porttia 179 ja vastaa ACK: lla.

Kun BGP-kaiutin on määritetty aktiiviseksi, se voi päätyä joko yhteyden aktiiviselle tai passiiviselle puolelle, joka lopulta muodostuu. Kun TCP-yhteys on valmis, ei ole väliä kumpi pää on aktiivinen tai passiivinen. Ainoa ero on, millä puolella TCP-yhteyttä on porttinumero 179.

OS10: n käyttäytyminen

  • Aluksi Jos OS10 vastaanottaa TCP SYN -paketin, jossa on kohdeportti 179, naapurilta muodostaakseen BGP-naapurin, se vastaa TCP ACK:lla
  • Jos se ei vastaanota TCP SYN, OS10, se yrittää muodostaa BGP Neighborshipin lähettämällä TCP SYN : n kohdeportilla 179

Huomautus:
  • Jos vertaisverkko ei voi hyväksyä TCP-pakettia, jossa on kohdeportti 179, eli voi toimia vain aktiivisena tai yhdistävänä puolena, passiivinen peering OS10: ssä on otettava käyttöön.
  • Jos passiivinen vertaisverkko on käytössä vertaismallissa, järjestelmä ei lähetä OPEN-viestiä, vaan vastaa OPEN-viestiin.
  • BGP Passive Peering (IPv4/IPv6) ei tue salasanaa ennen versiota 10.5.4.4. Tarkista uudemman laiteohjelmiston julkaisutiedoista / käyttöoppaasta, onko tuki lisätty myöhemmin.
  • Voit rajoittaa naapurin hyväksymien passiivisten istuntojen määrää rajauskomennolla.

Dell OS10:n määrittäminen passiiviseksi vertaiskytkimeksi

Kun passiivinen vertaisverkko on käytössä, kytkin ei käynnistä TCP-yhteyttä, mutta se kuuntelee TCP-yhteyden porttia 179.

Konfiguraation syntaksi

Määritys Selitys
OS10# configure Määrittäminen
OS10(config)# router bgp <AS Number> Määritä BGP.
OS10(conf-router-bgp-AS)# template <template-name> Määritä vertaismalli käyttämään passiivista vertaisverkkoa.
OS10(conf-router-template)# listen <IP address/subnet> Ota vertaiskuuntelu käyttöön ja IP-osoite tai aliverkko (Dynamic Peers*)
OS10(conf-router-template)# listen <IP address/subnet> limit <limit >        Valinnainen: Anna passiivisen vertaisryhmän (dynaaminen vertaisryhmä*) enimmäismäärä, jonka vertaiskuuntelu voi oppia dynaamisesti.
Kun määritetty raja on saavutettu, aliverkon seuraavaa naapuria käsitellään normaalina BGP-vertaisryhmänä.
OS10(conf-router-template)#exit Poistu mallista.


*Dynaamiset vertaisryhmät = ryhmä BGP-naapureita, jotka IP-osoitteiden alue määrittää. Tässä IP-osoitealue määritetään IP- tai aliverkon peitteellä.

Esimerkkimääritys

Ota huomioon, että Dell OS10 -kytkin on kytketty muodostaen BGP-vertaiskuvan reitittimeen ja palvelimeen. Reitittimellä ei ole rajoituksia. Palvelimessa on saapuvan liikenteen palomuurisääntö, joka estää TCP-kohdeportin 179.

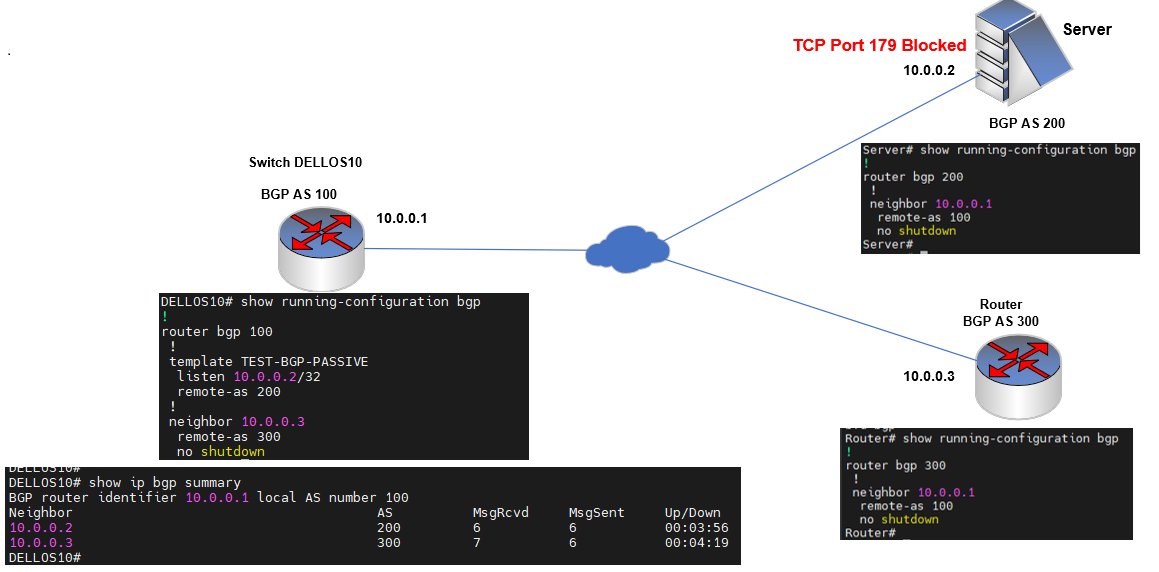

OS10-kytkin on kytketty muodostaen BGP-vertaiskuvan reitittimeen ja palvelimeen, mutta palomuurisääntö estää TCP-kohdeportin 179

DELLOS10#
DELLOS10# configure terminal
DELLOS10(config)# router bgp 100
DELLOS10(config-router-bgp-100)# template TEST-BGP-PASSIVE
DELLOS10(config-router-template)# listen 10.0.0.2/32
DELLOS10(config-router-template)# remote-as 200
DELLOS10(config-router-template)# exit

Tai:

IP-alue voidaan määrittää kuuntelemaan tietyn isännän sijaan ja rajoittamaan yhteyksien määrää. Alla olevassa esimerkkikokoonpanossa 10.0.0.0/24-aliverkko on määritetty kuuntelemaan viittä naapuria. Kun tämä raja on saavutettu, aliverkon seuraavaa naapuria käsitellään normaalina BGP-vertaisryhmänä.

DELLOS10#
DELLOS10# configure terminal
DELLOS10(config)# router bgp 100
DELLOS10(config-router-bgp-100)# template TEST-BGP-PASSIVE
DELLOS10(config-router-template)# listen 10.0.0.0/24 limit 5
DELLOS10(config-router-template)# remote-as 200
DELLOS10(config-router-template)# exit

Huomautus: On myös mahdollista määrittää naapurille lisäasetuksia, kuten reittikarttoja, yhteisöjä jne., samanlaisessa mallissa kuin tavalliselle naapurille.

Näytteen määritys
DELLOS10#
DELLOS10# configure terminal
DELLOS10(config)# router bgp 100
DELLOS10(config-router-bgp-100)# template TEST-BGP-PASSIVE
DELLOS10(config-router-template)# listen 10.0.0.2/32
DELLOS10(config-router-template)# remote-as 200
DELLOS10(config-router-template)# send-community extended
DELLOS10(config-router-template)# send-community standard
DELLOS10(config-router-template)# !
DELLOS10(config-router-template)# address-family ipv4 unicast
DELLOS10(config-router-bgp-template-af)# route-map From-Server in
DELLOS10(config-router-bgp-template-af)# route-map To-Server out
