Dell Networking OS10 BGP passieve peering
Summary: In dit artikel wordt uitgelegd hoe u een DELL OS10 switch configureert als een Passive Border Gateway Protocol (BGP) Peer. Deze functie is vereist wanneer poort 179 van de peer is geblokkeerd of alleen de actieve BGP-peer kan zijn. ...
Instructions
Index
- Wat is een actieve en passieve BGP-peer?
- Gedrag van OS10
- Configuring Dell OS10 as Passive Peer
- Voorbeeldconfiguratie
Wat is een actieve en passieve BGP-peer?

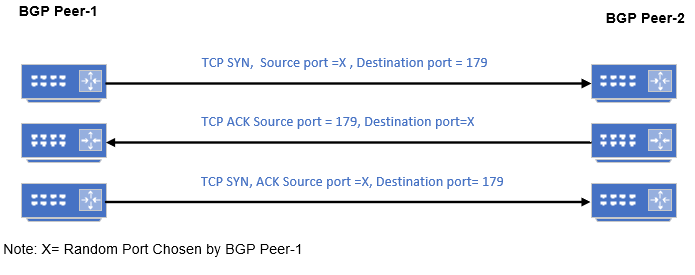

Aanvankelijk bevindt BGP Peer-1 zich in een inactieve status. Het verzendt een TCP SYN naar geconfigureerde peer-1 met de bronpoort als een willekeurige poort en de bestemming is poort 179. Peer-2 reageert op peer met een TCP SYN, ACK met bronpoort als 179 en Bestemmingspoort is de willekeurige poort die door Peer-1 wordt gebruikt. Peer-1 reageert met een TCP SYN ACK.
Nadat de TCP-sessie is gevormd, gaat BGP naar de status OPENSENT .
In het bovenstaande scenario:
- Peer-1 is de actieve of verbindende kant omdat deze de TCP SYN verzendt.
- Peer-2 is de passieve of luisterende kant, omdat deze naar TCP-poort 179 luistert en reageert met een ACK.
Wanneer een BGP-luidspreker als actief is geconfigureerd, kan deze aan de actieve of passieve kant van de verbinding terechtkomen die uiteindelijk tot stand komt. Zodra de TCP-verbinding tot stand is gebracht, maakt het niet uit welk uiteinde actief of passief is. Het enige verschil zit hem in welke kant van de TCP-verbinding poortnummer 179 heeft.
Gedrag van OS10
- Als OS10 een TCP SYN-pakket met een bestemmingspoort 179 van een buurman ontvangt om BGP Neighborship te vormen, reageert het in eerste instantie met een TCP ACK
- Als het geen TCP SYN, OS10 ontvangt, probeert het BGP Neighborship te vormen door een TCP SYN met bestemmingspoort 179 te verzenden
- Als de peer geen TCP-pakket met bestemmingspoort 179 kan accepteren, dat wil zeggen dat deze alleen kan fungeren als actieve of verbindende zijde, moet passieve peering in OS10 worden ingeschakeld.
- Als passieve peering is ingeschakeld voor de peer-sjabloon, verzendt het systeem geen OPEN-bericht, maar reageert het op een OPEN-bericht.
- BGP Passive Peering (IPv4/IPv6) ondersteunt geen wachtwoorden tot 10.5.4.4. Raadpleeg de releaseopmerkingen/gebruikershandleiding van nieuwere firmware om te controleren of support later is toegevoegd.
- U kunt het aantal passieve sessies dat de buur accepteert, beperken met behulp van het limietcommando.
Configuring Dell OS10 as Passive Peer
Wanneer passieve peering is ingeschakeld, initieert de switch geen TCP-verbinding, maar luistert hij op TCP-verbindingspoort 179.
Configuratiesyntaxis
| Configuratie | Toelichting |
|---|---|
OS10# configure |
Configureren |
OS10(config)# router bgp <AS Number> |
BGP configureren. |
OS10(conf-router-bgp-AS)# template <template-name> |
Configureer de peersjabloon om passieve peering toe te passen. |
OS10(conf-router-template)# listen <IP address/subnet> |
Peer listening en IP-adres of subnet inschakelen (Dynamic Peers*) |
OS10(conf-router-template)# listen <IP address/subnet> limit <limit > |
Facultatief: Voer het maximale aantal passieve peers (Dynamic Peer*) in, dat door luisteren door collega's dynamisch kan leren. Nadat de opgegeven limiet is bereikt, wordt de volgende buur in het subnet behandeld als een normale BGP-peer. |
OS10(conf-router-template)#exit |
Verlaat de sjabloon. |
*Dynamic Peers = Groep BGP-buren die door een reeks IP-adressen wordt gedefinieerd. Hier wordt het bereik van het IP-adres gedefinieerd door IP- of subnetmasker.
Voorbeeldconfiguratie
Stel u voor dat de Dell OS10-switch is aangesloten en een BGP-peering vormt voor de router en de server. Router heeft geen beperking. De server heeft een inkomende firewallregel om TCP-doelpoort 179 te blokkeren.
DELLOS10# DELLOS10# configure terminal DELLOS10(config)# router bgp 100 DELLOS10(config-router-bgp-100)# template TEST-BGP-PASSIVE DELLOS10(config-router-template)# listen 10.0.0.2/32 DELLOS10(config-router-template)# remote-as 200 DELLOS10(config-router-template)# exit
Of:
Er kan een IP-bereik worden opgegeven om te luisteren in plaats van een specifieke host en het aantal verbindingen te beperken. In de onderstaande voorbeeldconfiguratie is hetsubnet 10.0.0.0/24 geconfigureerd om naar vijf Neighbors te luisteren. Nadat deze limiet is bereikt, wordt de volgende buur in het subnet behandeld als een normale BGP-peer.
DELLOS10# DELLOS10# configure terminal DELLOS10(config)# router bgp 100 DELLOS10(config-router-bgp-100)# template TEST-BGP-PASSIVE DELLOS10(config-router-template)# listen 10.0.0.0/24 limit 5 DELLOS10(config-router-template)# remote-as 200 DELLOS10(config-router-template)# exit
Voorbeeldconfiguratie
DELLOS10# DELLOS10# configure terminal DELLOS10(config)# router bgp 100 DELLOS10(config-router-bgp-100)# template TEST-BGP-PASSIVE DELLOS10(config-router-template)# listen 10.0.0.2/32 DELLOS10(config-router-template)# remote-as 200 DELLOS10(config-router-template)# send-community extended DELLOS10(config-router-template)# send-community standard DELLOS10(config-router-template)# ! DELLOS10(config-router-template)# address-family ipv4 unicast DELLOS10(config-router-bgp-template-af)# route-map From-Server in DELLOS10(config-router-bgp-template-af)# route-map To-Server out
