Latitude 3410: Guida visiva al computer
Summary: Il seguente articolo fornisce una guida visiva al notebook Latitude 3410 con un elenco delle porte esterne e delle funzioni del notebook.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Per una descrizione dettagliata di ogni singola posizione, consultare i manuali del computer all'indirizzo: www.dell.com/support
Sommario:
Cause
Vista anteriore

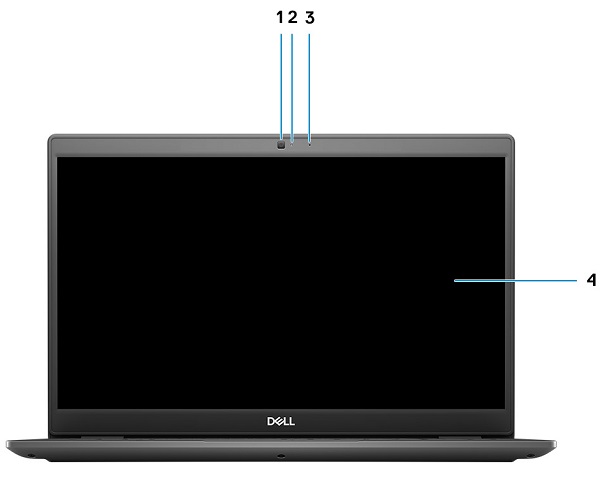

(Figura 1 - Vista anteriore)
| 1 | Fotocamera | 2 | LED di stato della videocamera |
| 3 | Microfono | 4 | Pannello LCD |
Vista superiore

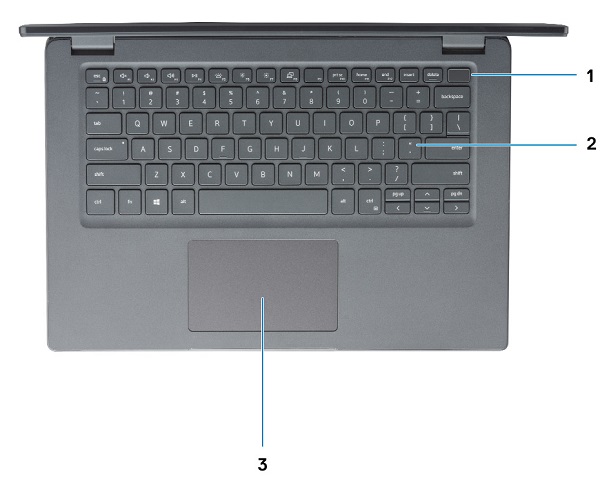

(Figura 2 - Vista superiore)
| 1 | Pulsante di alimentazione con lettore di impronte digitali (opzionale) | 2 | Tastiera |
| 3 | Touchpad |
Vista dal basso
(Figura 3 - Vista inferiore)
| 1 | Presa d'aria | 2 | Posizione del codice di matricola |
| 3 | Altoparlanti |
Vista laterale sinistra

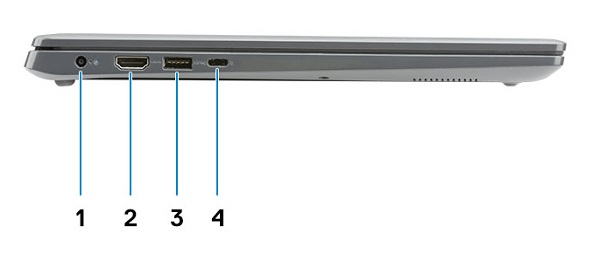

(Figura 4 - Vista laterale sinistra)
| 1 | Connettore DC-In | 2 | Connettore HDMI 1.4 |
| 3 | Connettore USB 3.2 Gen1 Type-A con PowerShare | 4 | Connettore USB 3.2 Gen1 Type-C con DisplayPort 1.2 Alt Mode |
Vista laterale destra

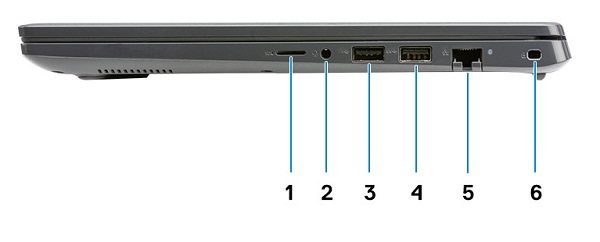

(Figura 5 - Vista laterale destra)
| 1 | Slot per lettore di schede MicroSD 3.0 | 2 | Connettore jack audio universale |
| 3 | Connettore USB 2.0 Type-A | 4 | Connettore USB 3.2 Gen1 Type-A |
| 5 | Connettore di rete (Ethernet) | 6 | Slot di sicurezza a cuneo |
Resolution
Vista dell'adattatore CA
Figura 6. Adattatore CA da 45 W
| Tipo da 45 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 2,31 A (continua) |
| Potenza di uscita | 45 W |
| Tensione di uscita | 19,5 V CC. |
Figura 7. Adattatore CA da 65 W
| Tipo da 65 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 3,34 A (continua) |
| Potenza di uscita | 65 W |
| Tensione di uscita | 19,5 V CC. |
Figura 8. Adattatore CA Type-C da 65 W
| USB Type-C 65 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 4,62 A (continua) |
| Potenza di uscita | 65 W |
| Tensione di uscita | 19,5 V CC. |
