Data Domain: configurazione di gruppi di interfacce per Managed File Replication (MFR)

Passaggi per l'interfaccia utente

Aggiunta di un percorso di replica a un gruppo di interfacce

Utilizzare la scheda IP Network per aggiungere percorsi di replica a gruppi di interfacce.
Passaggi

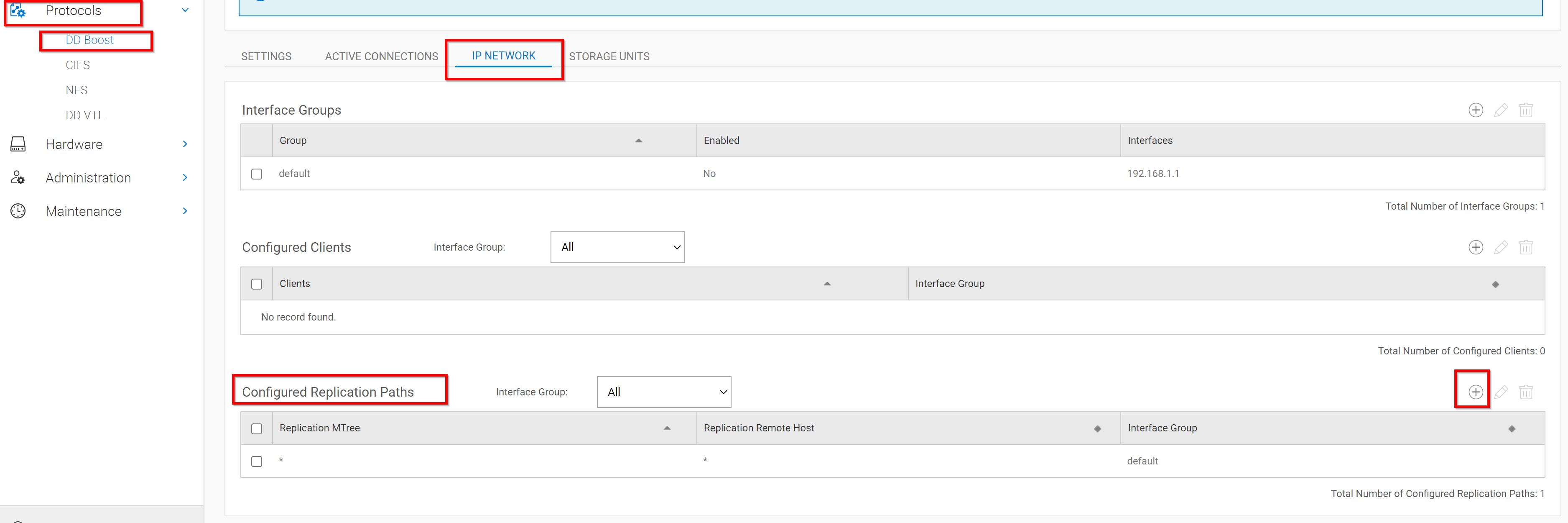

1. Selezionare Protocols > DD Boost > IP Network.

2. Nella sezione Configured Replication Paths cliccare su Add (+).

3. Inserire i valori per MTree, Remote Host oppure entrambi.

4. Selezionare un gruppo di interfacce configurato in precedenza e cliccare su OK.


   Nella schermata precedente è possibile vedere che è stato inserito un * per i percorsi di replica e gli host remoti. Si tratta della configurazione più semplice e consente a MFR di utilizzare qualsiasi interfaccia nei gruppi di interfacce.

Modifica di un percorso di replica per un gruppo di interfacce

Utilizzare la scheda IP Network per modificare i percorsi di replica per gruppi di interfacce.
Passaggi

1. Selezionare Protocols > DD Boost > IP Network.

2. Nella sezione Configured Replication Paths selezionare il percorso di replica.

3. Cliccare su Edit (icona della matita).

4. Modifica uno o tutti i valori per MTree, Remote Host o Interface Group.

5. Cliccare su OK.

Eliminazione di un percorso di replica per un gruppo di interfacce

Utilizzare la scheda IP Network per eliminare i percorsi di replica per gruppi di interfacce.
Passaggi

1. Selezionare Protocols > DD Boost > IP Network.

2. Nella sezione Configured Replication Paths selezionare il percorso di replica.

3. Cliccare su Delete (X).

4. Nella finestra di dialogo Delete Replication Paths cliccare su OK.

Passaggi per configurare gruppi di interfacce per MFR nell'interfaccia della riga di comando

Ifgroup DDboost per la replica

DD OS 6.0 e versioni successive

# ifgroup create <group-name>
Example: # ifgroup create Repl

# ifgroup replication assign <group-name> {mtree mtree-path | remote hostname | mtree mtree-path remote hostname}

Example:  # ifgroup replication assign Repl mtree /data/col1/REPLX remote ddp-880-1.datadomain.com
Assigned replication mtree "/data/col1/REPLX" with remote "ddp-880-1.datadomain.com" to ifgroup "Repl".

La configurazione del nome host effettua distinzione tra maiuscole e minuscole. Tuttavia, questo comando converte automaticamente in lettere minuscole l'input inserito in lettere maiuscole. Durante l'aggiornamento, tutti i nomi host precedentemente configurati vengono automaticamente convertiti in lettere minuscole.

Removing DDboost Ifgroups for Replication

DDOS version 6.0 higher

# ifgroup replication unassign <group-name> {mtree mtree-path | remote hostname | mtree mtree-path remote hostname}
Unassign a replication MTree and remote host from group-name. Role required: admin, limited-admin.

Example:  # ifgroup replication unassign Repl mtree /data/col1/REPLX remote ddp-880-1.datadomain.com 10GLab
Unassigned replication mtree "/data/col1/REPLX" with remote "ddp-880-1.datadomain.com" from ifgroup "Repl".

Additional Information

In order for ifgroups to replicate all ddboost data; please use the following command:

6.0+:  # ifgroup replication assign <group name> mtree * remote *

This is recommended and should be performed on both source and destination systems

Utilizzo di gruppi di interfacce per MFR (Managed file Replication) I gruppi di interfacce possono essere utilizzati per controllare le interfacce utilizzate per DD Boost MFR, per indirizzare la connessione di replica su una rete specifica e per utilizzare più interfacce di rete con larghezza di banda elevata e affidabilità per le condizioni di failover. Sono supportati tutti i tipi di IP del sistema di protezione: IPv4 o IPv6, IP alias/VLAN e aggregazione LACP/failover.

Senza l'utilizzo di gruppi di interfaccia, la configurazione per la replica richiede diversi passaggi:

1. Inserimento di una voce nel file /etc/hosts sul sistema di origine per il sistema di destinazione e codifica fissa di una delle interfacce di rete LAN private come indirizzo IP di destinazione.

2. Aggiunta di una route sul sistema di origine al sistema di destinazione che specifichi una porta fisica o virtuale sul sistema di origine all'indirizzo IP di destinazione remota.

3. Configurazione di LACP tramite la rete su tutti gli switch tra i sistemi per il bilanciamento del carico e il failover.

4. È necessario che applicazioni diverse utilizzino nomi diversi per il sistema di destinazione per evitare conflitti di denominazione nel file /etc/hosts file.
   L'utilizzo di gruppi di interfacce per la replica semplifica questa configurazione utilizzando i comandi DDOS System Manager o DDOS CLI.
   L'utilizzo di gruppi di interfacce per configurare il percorso di replica consente di:

   • Reindirizzare un indirizzo IP con risoluzione del nome host dalla rete pubblica, utilizzando un altro indirizzo IP di sistema privato.
   • Identificare un gruppo di interfacce in base ai criteri di selezione configurati, fornendo un singolo gruppo di interfacce in cui tutte le interfacce sono raggiungibili dal sistema di destinazione.
   • Selezionare un'interfaccia di rete privata da un elenco di interfacce appartenenti a un gruppo, verificando che l'interfaccia sia integra.
   • Fornire il bilanciamento del carico tra più interfacce di sistema all'interno della stessa rete privata.
   • Fornire un'interfaccia di failover per il ripristino delle interfacce del gruppo di interfacce.
   • Fornire un host failover se configurato sul sistema di origine.
   • Utilizzare Network Address Translation (NAT); l'ordine di selezione per determinare una corrispondenza del gruppo di interfacce per la replica dei file è:
     1. Percorso MTree locale (unità di storage) e un nome host specifico per il sistema remoto.
     2. Percorso MTree locale (unità di storage) con qualsiasi nome host del sistema remoto.
     3. Qualsiasi percorso MTree (unità di storage) con un nome host di sistema specifico Lo stesso MTree può essere visualizzato in più gruppi di interfacce solo se ha un nome host di sistema diverso.
        Lo stesso nome host di sistema può essere visualizzato in più gruppi di interfacce solo se ha un percorso MTree diverso.
        Il nome host remoto dovrebbe essere un FQDN, ad esempio dd9900-1.example.com.
        La selezione del gruppo di interfacce viene eseguita a livello locale sia sul sistema di origine che sul sistema di destinazione, indipendentemente l'uno dall'altro.
        Per una rete di replica WAN, è necessario configurare solo il gruppo di interfacce remoto poiché l'indirizzo IP di origine corrisponde al gateway per l'indirizzo IP remoto.
