「Data Domain：管理ファイル レプリケーション(MFR)用インターフェイス グループの構成方法

Summary: インターフェイス グループを使用して、DD Boost MFRに使用されるインターフェイスを制御したり、レプリケーション接続を特定のネットワークに誘導したり、フェールオーバー状態に広帯域幅と信頼性を備えた複数のネットワーク インターフェイスを使用したりできます。すべての保護 サポートされるシステムIPタイプ:IPv4またはIPv6、エイリアスIP/VLAN IP、LACP/フェールオーバー統合。 ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

UIでの手順

インターフェイス グループにレプリケーション パスを追加する

［IP Network］タブを使用して、インターフェイス グループにレプリケーション パスを追加します。
手順：

  1. ［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。

  2. ［Configured Replication Paths］セクションで、［Add (+)］をクリックします。

  3. ［MTree］、［Remote Host］のいずれかの値、またはその両方の値を入力します。

  4. 以前に構成したインターフェイス グループを選択し、［OK］をクリックします。

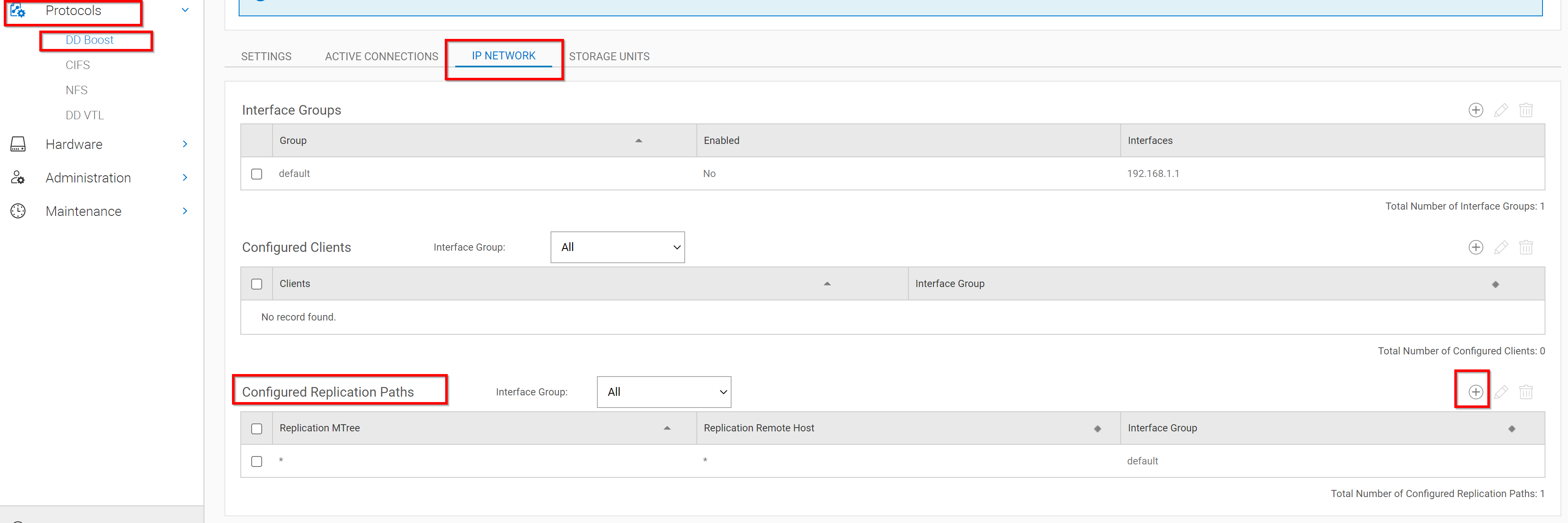

    DD InterfaceGroups

    上のスクリーンショットでは、レプリケーション パスとリモート ホストに「*」が入力されています。これは最もシンプルな構成で、MFRはインターフェイス グループ内の任意のインターフェイスを使用できます。

インターフェイス グループのレプリケーション パスを変更する

［IP Network］タブを使用して、インターフェイス グループのレプリケーション パスを変更します。
手順：

  1. ［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。

  2. ［Configured Replication Paths］セクションで、レプリケーション パスを選択します。

  3. ［Edit］（鉛筆）をクリックします。

  4. ［MTree］、［Remote Host］、［Interface Group］のいずれかの値、またはすべての値を変更します。

  5. 「OK」をクリックします。

インターフェイス グループのレプリケーション パスを削除する

［IP Network］タブを使用して、インターフェイス グループのレプリケーション パスを削除します。
手順：

  1. ［Protocols］＞［DD Boost］＞［IP Network］の順に選択します。

  2. ［Configured Replication Paths］セクションで、レプリケーション パスを選択します。

  3. ［Delete (X)］をクリックします。

  4. ［Delete Replication Paths］ダイアログで、［OK］をクリックします。

コマンドライン インターフェイスでMFRのインターフェイス グループをセットアップする手順

レプリケーション用のDDboost Ifgroup

注：これらのコマンドは、1つの特定のMTreeをレプリケーションするために使用する必要があります。すべてのMTreeをレプリケーションする手順については、この記事で詳しく説明します。

DDOSバージョン6.0以降

# ifgroup create <group-name>
Example: # ifgroup create Repl

# ifgroup replication assign <group-name> {mtree mtree-path | remote hostname | mtree mtree-path remote hostname}

Example:  # ifgroup replication assign Repl mtree /data/col1/REPLX remote ddp-880-1.datadomain.com
Assigned replication mtree "/data/col1/REPLX" with remote "ddp-880-1.datadomain.com" to ifgroup "Repl".

ホスト名の設定では大文字と小文字が区別されます。ただし、このコマンドは、大文字として入力された文字を小文字に自動的に変換します。アップグレード時に、以前に構成されたすべてのホスト名は自動的に小文字に変換されます。

Removing DDboost Ifgroups for Replication

DDOS version 6.0 higher

# ifgroup replication unassign <group-name> {mtree mtree-path | remote hostname | mtree mtree-path remote hostname}
Unassign a replication MTree and remote host from group-name. Role required: admin, limited-admin.

Example:  # ifgroup replication unassign Repl mtree /data/col1/REPLX remote ddp-880-1.datadomain.com 10GLab
Unassigned replication mtree "/data/col1/REPLX" with remote "ddp-880-1.datadomain.com" from ifgroup "Repl".
Additional Information

In order for ifgroups to replicate all ddboost data; please use the following command:

6.0+:  # ifgroup replication assign <group name> mtree * remote *

This is recommended and should be performed on both source and destination systems
注：MFR ifgroupは、ddboostレプリケーションにのみ適用され、ネイティブDDレプリケーションには適用されません。



Additional Information

管理ファイル レプリケーション(MFR)用のインターフェイス グループを使用して、DD Boost MFRに使用されるインターフェイスを制御したり、レプリケーション接続を特定のネットワークに誘導したり、フェールオーバー状態で広帯域幅と信頼性を備えた複数のネットワーク インターフェイスを使用したりできます。すべての保護システムのIPタイプ（IPv4またはIPv6、エイリアスIP/VLAN IP、LACP/フェールオーバー アグリゲーション）がサポートされています。

インターフェイス グループを使用しない場合、レプリケーションの構成にはいくつかの手順が必要です。

  1. ターゲット システムのソース システム上の /etc/hosts ファイルにエントリーを追加し、プライベートLANネットワーク インターフェイスの1つを宛先IPアドレスとしてハード コーディングします。

  2. ソース システム上のルートをターゲット システムに追加し、ソース システムの物理ポートまたは仮想ポートをリモートの宛先IPアドレスに指定します。

  3. ロード バランシングとフェールオーバーのために、システム間のすべてのスイッチでネットワーク経由のLACPを構成します。

  4. アプリケーションごとにターゲット システムに対して異なる名前を使用して、 /etc/hosts file.
    レプリケーションにインターフェイス グループを使用すると、DDOS System ManagerまたはDDOS CLIコマンドを使用することで、この構成がシンプルになります。
    インターフェイス グループを使用してレプリケーション パスを構成すると、次のことが可能になります。

    • 別のプライベート システムIPアドレスを使用して、ホスト名解決済みIPアドレスをパブリック ネットワーク以外の場所にリダイレクトする。
    • 構成済みの選択基準に基づいてインターフェイス グループを指定し、すべてのインターフェイスにターゲット システムからアクセスできる単一のインターフェイス グループを提供する。
    • グループに属するインターフェイスのリストからプライベート ネットワーク インターフェイスを選択し、そのインターフェイスが正常であることを確認する。
    • 同じプライベート ネットワーク内の複数のシステム インターフェイス間でロード バランシングを提供する。
    • インターフェイス グループのインターフェイスに、リカバリー用のフェールオーバー インターフェイスを提供する。
    • ソース システムで構成されている場合は、ホストにフェールオーバーする。
    • ネットワーク アドレス変換(NAT)を使用する。ファイル レプリケーションに使用するインターフェイス グループを決定するための選択順序は次のとおりです。
      1. ローカルMTree(storage-unit)パスと特定のリモート システム ホスト名
      2. 任意のリモート システム ホスト名を持つローカルMTree (storage-unit)パス
      3. 特定のシステム ホスト名を持つ任意のMTree(storage-unit)パス異なるシステム ホスト名が設定されている場合に限り、複数のインターフェイス グループに同じMTreeが表示されることがあります。
        異なるMTreeパスが設定されている場合に限って、複数のインターフェイス グループに同じシステム ホスト名が表示される場合があります
        リモート ホスト名は、dd9900-1.example.com.
        などのFQDNである必要があります。インターフェイス グループの選択は、ソース システムとターゲット システムの両方でローカルに、互いに独立して実行されます
        WANレプリケーション ネットワークの場合は、ソースIPアドレスがリモートIPアドレスのゲートウェイに対応しているため、リモート インターフェイス グループのみを構成する必要があります。

「Data Domain：バックアップ用のインターフェイス グループの作成」
「Data Domain：サポートされるifgroupの最大数はいくつですか?(この記事を表示するには、Dellサポート アカウントが必要です)

(64を超えるDDBoostクライアントをIFGroupに追加できない - 000041140)
DDBoost ifgroupまたはLACPボンディングをいつ使用するか、および両方を同時に使用するタイミングを決定します。(この記事を表示するには、Dellサポート アカウントが必要です)
Data DomainでのDDboost Ifgroupの仕組み - ハイ レベル ビュー(この記事を表示するにはDellサポート アカウントが必要です)
Data Domain: バックアップとレプリケーション用にDDboost Ifgroupsを設定する方法（英語）」（この記事を表示するにはDellサポート アカウントが必要です）
「NET：DDBoost Ifgroupトラブルシューティング ガイド（英語）」（この記事を表示するにはDellサポート アカウントが必要です）
