Dell Networking SONiC Configurazione di esempio di un elenco ACL di base

Summary: Questo articolo illustra con un esempio come configurare un elenco di controllo degli accessi (ACL) di base per bloccare il traffico verso una subnet specifica in Dell Networking SONiC. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



Prerequisiti

Usiamo la denominazione dell'interfaccia standard per dimostrare i concetti. Consultare l'articolo Dell Networking serie S: Basic Interface Configuration - SONiC 4.0 per ulteriori informazioni sulla denominazione delle interfacce





Indice


Traguardo
Topologia
Sintassi
dei comandiConfigurazione
Verificare



Obiettivo


In questo articolo mostreremo un'applicazione di base dell'elenco di accesso. Considera che abbiamo due server farm, ovvero verde e ROSSA.
Dobbiamo consentire al traffico in entrata nell'interfaccia Eth 1/1 dalla subnet 10.0.0.0/24 di negare l'accesso a RED (50.0.0.0/24). Tutto il resto del traffico dovrebbe essere consentito.

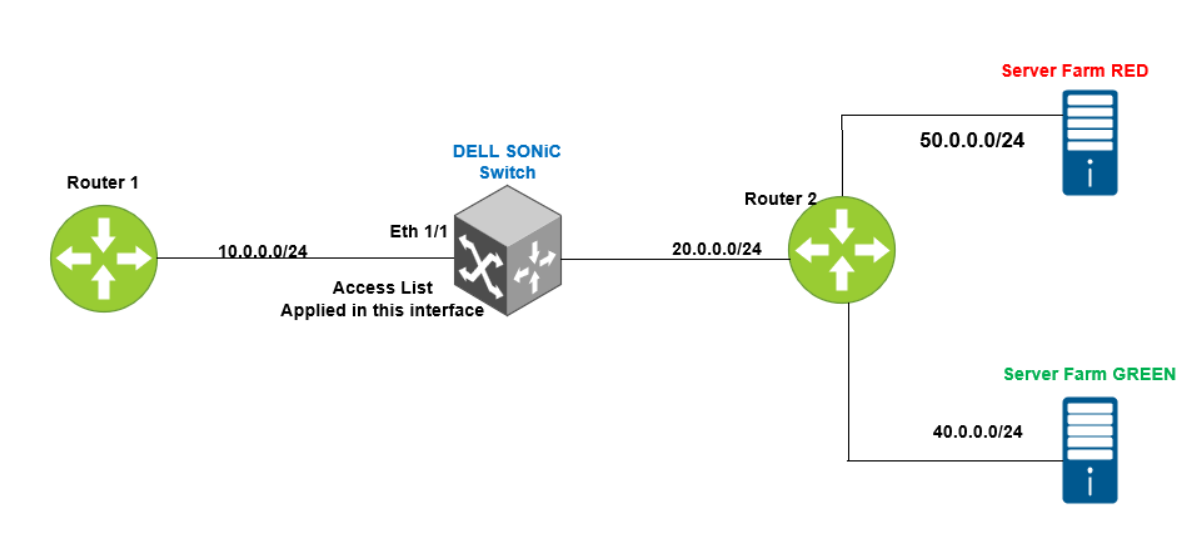

Topologia

Topologia




Sintassi dei comandi


Sintassi di configurazione per l'elenco ACL IPv4

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip access-list {access-list-name}
DELLSONiC(conf-ipv4-acl)# seq {1-65535} {permit | deny | discard |transit | remark description } {ip | ip-protocol} {any | host source-ip-address [/source-ip-prefix-len]} {any | host dest-ip-address [/dest-ip-prefix-len]} [remark description]


Quando un pacchetto corrisponde a un'istruzione in un elenco di accesso IPv4 L3, viene eseguita una delle seguenti azioni:

  • Permit: il pacchetto viene inoltrato nel piano dati. Il pacchetto viene conteggiato.
  • Deny: il pacchetto viene scartato nel piano dati. Il pacchetto viene conteggiato.
  • Transit: il pacchetto viene inoltrato nel piano dati. Il pacchetto non viene conteggiato.
  • Discard: il pacchetto viene scartato nel piano dati. Il pacchetto non viene conteggiato.



Applicazione dell'elenco ACL in un'interfaccia


admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface {interface}
DELLSONiC(config-if-XXXX# ip access-group {access-lsit} {in/out}



NOTA:

Alcuni punti chiave da ricordare durante la configurazione dell'elenco degli accessi. Per brevità, utilizzeremo il termine ACL come forma abbreviata per l'elenco degli accessi.

  • Si tratta di inserire una descrizione nell'elenco degli accessi. Non ha alcun impatto sul traffico.
  • L'elenco degli accessi non filtra il traffico destinato allo switch come l'indirizzo IP di loopback, l'indirizzo IP dell'interfaccia e l'indirizzo IP della VLAN.
  • Gli ACL globali (ACL non assegnati a una o più interfacce specifiche) filtrano tutto il traffico con bridge o instradato sulle interfacce degli switch. Gli ACL globali supportano le regole MAC, IPv4 e IPv6.
  • Gli ACL applicati su un'interfaccia Ethernet o port-channel elaborano i pacchetti L2 e L3 per determinare se inoltrare o scartare un pacchetto in base ai criteri permit o denied nell'ACL.
  • Gli ACL applicati a una VLAN filtrano tutto il traffico con bridge all'interno della stessa VLAN o instradato all'interno o all'esterno di una VLAN. Applicare gli ACL VLAN sia al traffico con bridge che a quello instradato. Gli ACL VLAN supportano gli ACL MAC, IPv4 e IPv6.
  • Gli ACL vengono elaborati in ordine sequenziale dalla prima all'ultima voce numerata. Quando viene trovata una corrispondenza, non viene eseguita alcuna ulteriore elaborazione ACL.
  • Per impostazione predefinita, tutti gli ACL MAC, IPv4 e IPv6 L2 contengono una regola deny any alla fine. La regola deny any elimina tutto il traffico che non corrisponde alle precedenti voci permit o deny nell'ACL.
  • Aggiungere una regola permit any any alla fine di un ACL per consentire tutti i pacchetti che non vengono negati da altri criteri.


    Utilizzare i seguenti comandi per verificare la configurazione dell'elenco ACL.


    Show details of all access list in switch

DELLSONiC# show ip access-lists


    Show details of specific access list in switch

DELLSONiC# show ip access-lists <access-list-name>


    Show details of access list and applied interface

DELLSONiC# show ip access-group



    Configuration


    Procediamo alla configurazione dell'elenco ACL. Si tratta di inserire una descrizione nell'elenco degli accessi. Non ha alcun impatto sul traffico.


    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip access-list DENY-RED
DELLSONiC(config-ipv4-acl)# remark "DENY IP of RED"
DELLSONiC(config-ipv4-acl)# seq 1 deny ip 10.0.0.0/24 50.0.0.0/24 remark "DENY RED"
DELLSONiC(config-ipv4-acl)# seq 10 permit ip any any remark "Permit Everything else"
DELLSONiC(config-ipv4-acl)# end
DELLSONiC#



    Applichiamo ora l'elenco degli accessi nell'interfaccia Eth 1/1.


    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth 1/1
DELLSONiC(config-if-Eth1/1)# ip access-group DENY-RED in
DELLSONiC(config-if-Eth1/1)# end
DELLSONiC#




    Verifica


    Utilizzare il comando seguente per verificare la configurazione dell'elenco ACL.


    DELLSONiC# show ip access-lists
ip access-list DENY-RED
  remark "DENY IP of RED"
    seq 1 deny ip 10.0.0.0/24 50.0.0.0/24 (332 packets) [33864 bytes]
      remark "DENY RED"
    seq 10 permit ip any any (0 packets) [0 bytes]
      remark "Permit Everything else"
DELLSONiC#

We can see the packets/bytes is counted when a condition is matched when deny is configured. If we had configured discard, the counters will not increment.

    DELLSONiC# show ip access-group
Ingress IP access-list DENY-RED on Eth1/1
DELLSONiC#
