Dell Networking SONiC: пример конфигурации базового списка доступа

Summary: В этой статье на примере объясняется, как настроить базовый список управления доступом (ACL) для блокировки трафика в определенной подсети в Dell Networking SONiC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



Предварительные условия

Для демонстрации концепций мы используем стандартное именование интерфейса. См. статью Dell Networking серии S. Basic Interface Configuration — SONiC 4.0 для получения дополнительной информации об именовании интерфейсов





Указатель


Цель
Топология
Синтаксис
командКонфигурация
Проверять



Цель


В этой статье мы продемонстрируем базовое применение списка доступа. Предположим, что у нас есть две фермы серверов, а именно Green и RED.
Необходимо разрешить трафику, входящему в интерфейс Eth 1/1 из подсети 10.0.0.0/24, отказывать в доступе к RED (50.0.0.0/24). Весь остальной трафик должен быть разрешен.

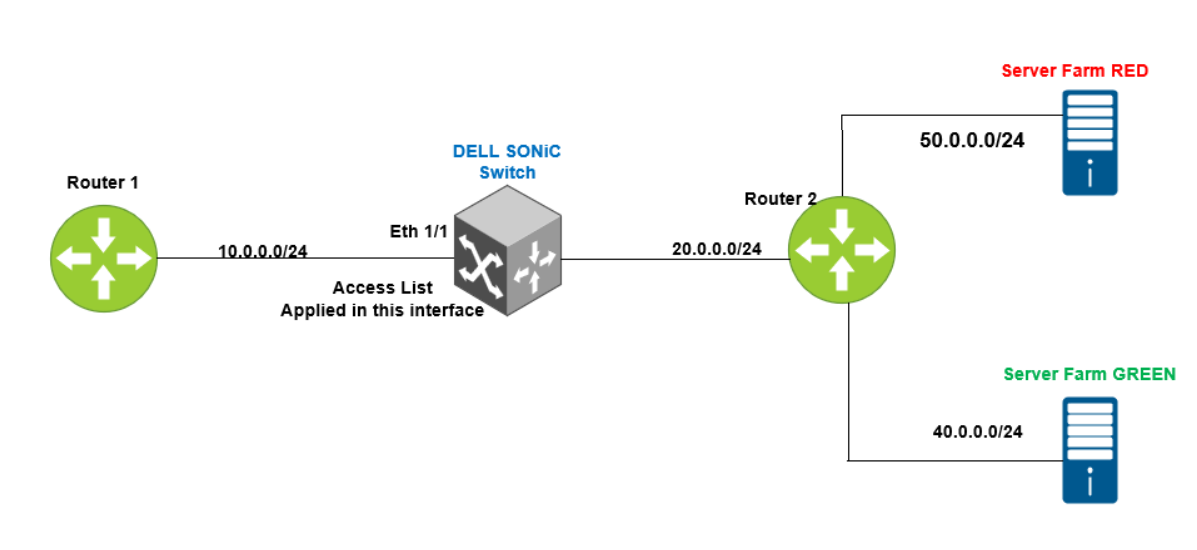

Топология

Топология




Синтаксис команд


Синтаксис конфигурации для списка доступа IPv4

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip access-list {access-list-name}
DELLSONiC(conf-ipv4-acl)# seq {1-65535} {permit | deny | discard |transit | remark description } {ip | ip-protocol} {any | host source-ip-address [/source-ip-prefix-len]} {any | host dest-ip-address [/dest-ip-prefix-len]} [remark description]


Когда пакет соответствует инструкции в списке доступа L3 IPv4, выполняется одно из следующих действий:

  • Permit — Пакет пересылается в плоскости данных. Пакет засчитывается.
  • Запретить — пакет отбрасывается в плоскости данных. Пакет засчитывается.
  • Транзит — пакет пересылается в плоскости данных. Пакет не учитывается.
  • Discard — пакет отбрасывается на плоскости данных. Пакет не учитывается.



Применение списка доступа в интерфейсе


admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface {interface}
DELLSONiC(config-if-XXXX# ip access-group {access-lsit} {in/out}



ПРИМЕЧАНИЕ.

Некоторые ключевые моменты, о которых следует помнить при настройке списка доступа. Для краткости мы будем использовать термин ACL в качестве краткой формы для списка доступа.

  • Замечание заключается в добавлении описания в список доступа. Это никак не влияет на трафик.
  • Список доступа не фильтрует трафик, предназначенный для коммутатора, например IP-адрес замыкания на себя, IP-адрес интерфейса, IP-адрес VLAN.
  • Глобальные списки ACL (списки ACL, не назначенные определенному интерфейсу или интерфейсам) фильтруют весь трафик, который передается мостами или маршрутизируется на интерфейсах коммутатора. Глобальные списки ACL поддерживают правила MAC, IPv4 и IPv6.
  • Списки ACL, применяемые к интерфейсу Ethernet или интерфейса порта-канала, обрабатывают пакеты L2 и L3, чтобы определить, следует ли пересылать или отбрасывать пакет на основе критериев разрешения или отклонения в ACL.
  • Списки контроля доступа, применяемые для VLAN, фильтруют весь трафик, который передается мостами в той же VLAN либо маршрутизируется в VLAN или из нее. Применяйте списки контроля доступа VLAN как к мостовому, так и к маршрутизируемому трафику. Списки ACL VLAN поддерживают ACL MAC, IPv4 и IPv6.
  • Списки ACL обрабатываются в последовательном порядке от первой до последней пронумерованной записи. При обнаружении совпадения дальнейшая обработка списка контроля доступа не выполняется.
  • По умолчанию все списки контроля доступа MAC, IPv4 и IPv6 уровня L2 содержат в конце правило запрета any. Правило deny any отбрасывает весь трафик, который не соответствует предыдущим записям разрешения или запрета в ACL.
  • Добавьте правило permit any в конец списка контроля доступа, чтобы разрешить все пакеты, которые не отклоняются другими критериями.


    Для проверки конфигурации списка доступа используйте следующие команды.


    Show details of all access list in switch

DELLSONiC# show ip access-lists


    Show details of specific access list in switch

DELLSONiC# show ip access-lists <access-list-name>


    Show details of access list and applied interface

DELLSONiC# show ip access-group



    Настройка


    Давайте настроим список доступа. Замечание заключается в добавлении описания в список доступа. Это никак не влияет на трафик.


    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip access-list DENY-RED
DELLSONiC(config-ipv4-acl)# remark "DENY IP of RED"
DELLSONiC(config-ipv4-acl)# seq 1 deny ip 10.0.0.0/24 50.0.0.0/24 remark "DENY RED"
DELLSONiC(config-ipv4-acl)# seq 10 permit ip any any remark "Permit Everything else"
DELLSONiC(config-ipv4-acl)# end
DELLSONiC#



    Теперь применим список доступа к интерфейсу Eth 1/1.


    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth 1/1
DELLSONiC(config-if-Eth1/1)# ip access-group DENY-RED in
DELLSONiC(config-if-Eth1/1)# end
DELLSONiC#




    Проверка


    Используйте следующую команду для проверки конфигурации списка доступа.


    DELLSONiC# show ip access-lists
ip access-list DENY-RED
  remark "DENY IP of RED"
    seq 1 deny ip 10.0.0.0/24 50.0.0.0/24 (332 packets) [33864 bytes]
      remark "DENY RED"
    seq 10 permit ip any any (0 packets) [0 bytes]
      remark "Permit Everything else"
DELLSONiC#

We can see the packets/bytes is counted when a condition is matched when deny is configured. If we had configured discard, the counters will not increment.

    DELLSONiC# show ip access-group
Ingress IP access-list DENY-RED on Eth1/1
DELLSONiC#

    Affected Products

    Enterprise SONiC Distribution, Dell EMC Networking N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9100-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON , PowerSwitch Z9432F-ON ...
    Article Properties
    Article Number: 000222478
    Article Type: How To
    Last Modified: 17 Jul 2025
    Version:  3
