Dell Networking SONiC Приклад конфігурації базового списку доступу

Summary: У цій статті пояснюється, як налаштувати базовий список контролю доступу (ACL) для блокування трафіку до певної підмережі в Dell Networking SONiC на прикладі.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



Передумови

Ми використовуємо стандартні іменування інтерфейсів для демонстрації концепцій. Дивіться статтю Dell Networking S-Series: Базова конфігурація інтерфейсу - SONiC 4.0 для отримання додаткової інформації щодо іменування інтерфейсів





Індекс


Мета
Топологія
Синтаксис
командКонфігурації
Перевірити



Мета


У цій статті ми продемонструємо основне застосування списку доступу. Вважайте, що у нас є дві серверні ферми, а саме зелена та ЧЕРВОНА.
Ми повинні дозволити трафіку, що надходить в інтерфейс Eth 1/1 з підмережі 10.0.0.0/24, якому було відмовлено в доступі до RED (50.0.0.0/24). Будь-який інший трафік повинен бути дозволений.

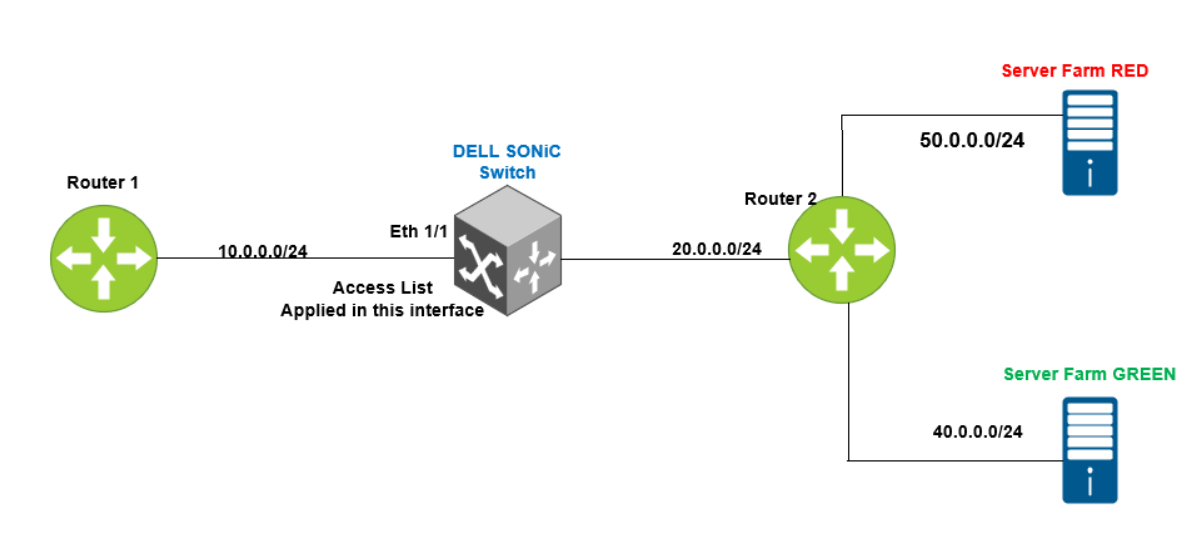

Топологія

Топологія




Синтаксис команд


Синтаксис конфігурації для списку доступу IPv4

admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip access-list {access-list-name}
DELLSONiC(conf-ipv4-acl)# seq {1-65535} {permit | deny | discard |transit | remark description } {ip | ip-protocol} {any | host source-ip-address [/source-ip-prefix-len]} {any | host dest-ip-address [/dest-ip-prefix-len]} [remark description]


Коли пакет збігається з твердженням у списку доступу L3 IPv4, виконується одна з таких дій:

  • Дозвіл — пакет пересилається в площині даних. Пакет підраховано.
  • Deny — пакет скидається в площину даних. Пакет підраховано.
  • Транзит — пакет пересилається в площині даних. Пакет не зараховується.
  • Відкинути — пакет скидається в площину даних. Пакет не зараховується.



Застосування списку доступу під інтерфейсом


admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface {interface}
DELLSONiC(config-if-XXXX# ip access-group {access-lsit} {in/out}



ПРИМІТКА.

Деякі ключові моменти, які слід пам'ятати під час налаштування списку доступу. Ми б використовували термін ACL як скорочену форму для списку Access для стислості.

  • Зауваження полягає в тому, щоб додати опис до списку доступу. Це ніяк не впливає на трафік.
  • Список доступу не фільтрує трафік, призначений для комутатора, як-от IP-адреса зворотного зв'язку, IP-адреса інтерфейсу, IP-адреса Vlan.
  • Глобальні ACL (списки керування доступом (ACL, не призначені певному інтерфейсу або інтерфейсам) фільтрують весь трафік, який переміщується або маршрутизується на інтерфейсах комутаторів. Глобальні списки керування доступом (ACL) підтримують правила MAC, IPv4 та IPv6.
  • ACL, що застосовуються на інтерфейсі Ethernet або порт-каналі, обробляють пакети L2 і L3 для визначення того, пересилати або скидати пакет на основі критеріїв дозволу або відхилення в ACL.
  • ACL, що застосовуються до VLAN-фільтра, фільтрують увесь трафік, який об'єднано в межах одного VLAN або який спрямовується в VLAN або з нього. Застосовуйте списки керування доступом VLAN як до мостового, так і до маршрутизованого трафіку. ACL VLAN підтримують MAC, IPv4 та IPv6 ACL.
  • ACL обробляються в послідовному порядку від першого до останнього нумерованого запису. Коли збіг знайдено, подальша обробка ACL не виконується.
  • За замовчуванням усі L2 MAC, IPv4 та IPv6 ACL містять правило відмови в кінці. Правило заборони будь-якого відкидає весь трафік, який не збігається з попереднім дозволом, або забороняє входи в ACL.
  • Додайте будь-яке правило allow будь-яке в кінець ACL, щоб дозволити всі пакети, які не відхилені іншими критеріями.


    Використовуйте наведені нижче команди, щоб перевірити конфігурацію списку доступу.


    Show details of all access list in switch

DELLSONiC# show ip access-lists


    Show details of specific access list in switch

DELLSONiC# show ip access-lists <access-list-name>


    Show details of access list and applied interface

DELLSONiC# show ip access-group



    Конфігурація


    Давайте налаштуємо список доступу. Зауваження полягає в тому, щоб додати опис до списку доступу. Це ніяк не впливає на трафік.


    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# ip access-list DENY-RED
DELLSONiC(config-ipv4-acl)# remark "DENY IP of RED"
DELLSONiC(config-ipv4-acl)# seq 1 deny ip 10.0.0.0/24 50.0.0.0/24 remark "DENY RED"
DELLSONiC(config-ipv4-acl)# seq 10 permit ip any any remark "Permit Everything else"
DELLSONiC(config-ipv4-acl)# end
DELLSONiC#



    Тепер давайте застосуємо список доступу під інтерфейсом Eth 1/1.


    admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure
DELLSONiC(config)# interface Eth 1/1
DELLSONiC(config-if-Eth1/1)# ip access-group DENY-RED in
DELLSONiC(config-if-Eth1/1)# end
DELLSONiC#




    Перевірити


    Використовуйте наведену нижче команду, щоб перевірити конфігурацію списку доступу.


    DELLSONiC# show ip access-lists
ip access-list DENY-RED
  remark "DENY IP of RED"
    seq 1 deny ip 10.0.0.0/24 50.0.0.0/24 (332 packets) [33864 bytes]
      remark "DENY RED"
    seq 10 permit ip any any (0 packets) [0 bytes]
      remark "Permit Everything else"
DELLSONiC#

We can see the packets/bytes is counted when a condition is matched when deny is configured. If we had configured discard, the counters will not increment.

    DELLSONiC# show ip access-group
Ingress IP access-list DENY-RED on Eth1/1
DELLSONiC#
