IDPA：PowerProtect DP4400 初始網路組態工作流程失敗

Summary: IDPA：PowerProtect DP4400 網路組態工作流程失敗，並出現「裝置網路組態失敗」錯誤訊息。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

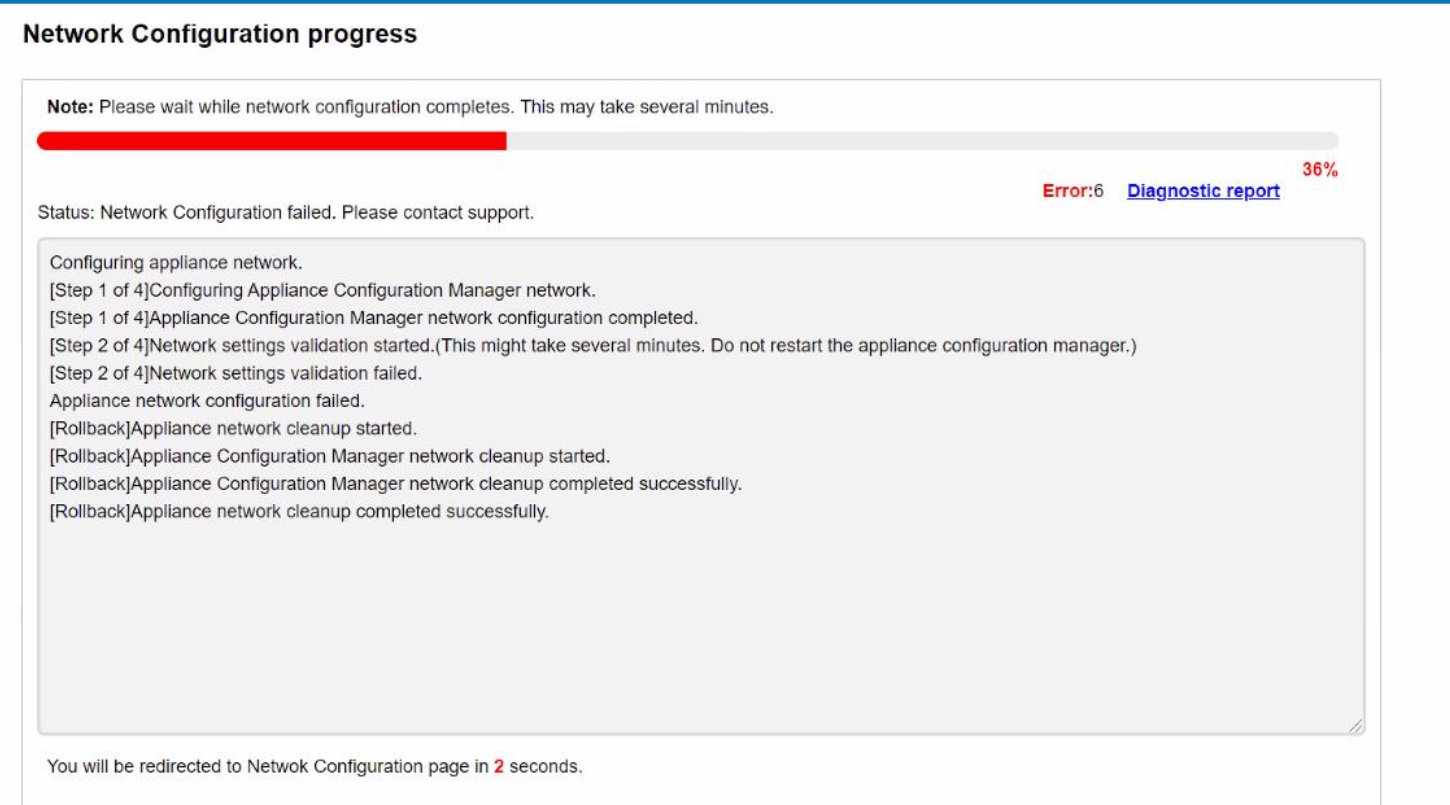

ACM UI 顯示下列錯誤訊息：

ACM UI 顯示錯誤訊息

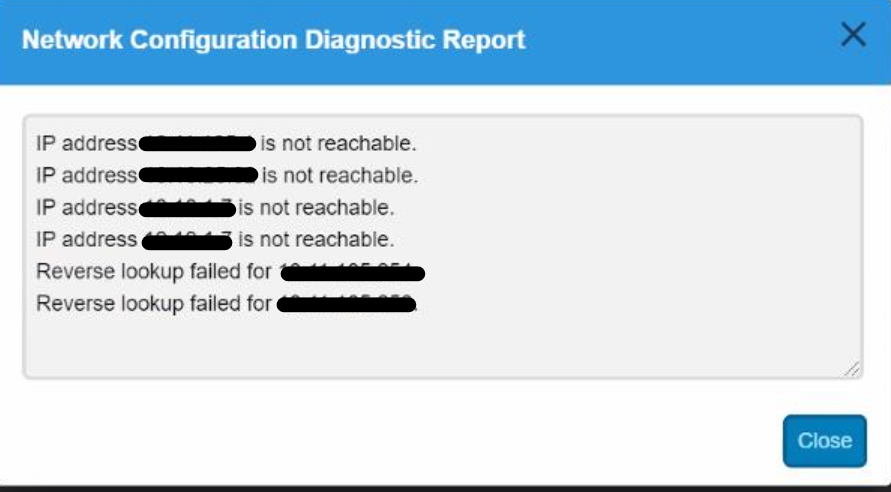

診斷報告顯示下列錯誤訊息：

顯示錯誤訊息的網路組態診斷報告圖片

開啟 SSH 至 ACM，並以「root」使用者身分登入。
Ping 預設閘道並確認其運作正常。此狀況可能會失敗，這會確認交換器端發生佈線或網路組態問題。

Cause

連接至 IDPA 的外部交換器上的佈線問題及/或交換器連接埠組態問題。環境中的交換器組態不正確可能會導致此類網路問題。

Resolution

確認連接至 IDPA 的外部交換器上的連接埠組態已允許單一 VLAN，且外部交換器上的所有四個連接埠均設為存取模式。（這些交換器組態是由終端使用者處理，因為這些交換器位於 IDPA 外部）

開關背面的圖片，其中包含下面進一步解釋的數位

纜線連線能力 （如果只有單一網路使用案例）：

  1. 僅限將連接埠 2、3、8 和 9 連接至管理網路 VLAN。允許單一 VLAN。
  2. 交換器上的所有連接埠應處於「存取模式或未標記」
  3. 所有交換器連接埠皆應為使用中狀態，且不應在 LACP 中設定



纜線連線能力 （如果有個別的管理使用案例）：

  1. 將連接埠 2 與 9 連線至管理網路 VLAN
  2. 將連接埠 3 與 8 連線至備份網路 VLAN
  3. 交換器上的所有連接埠應處於「存取模式或未標記」
  4. 所有交換器連接埠皆應為使用中狀態，且不應在 LACP 中設定
