Obrazová příručka k počítači Dell OptiPlex 3080
Summary: Následující článek obsahuje obrazovou příručku k počítači Dell OptiPlex 3080 a přehled externích portů a funkcí vašeho počítače.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na stránce Ovladače a soubory Dell ke stažení.
Obsah:
- Mini Tower (MT), pohled zepředu
- Mini Tower (MT), pohled zezadu
- Provedení SFF (Small Form Factor), pohled zepředu
- Provedení SFF (Small Form Factor), pohled zezadu
- Provedení MFF (Micro Form Factor), pohled zepředu
- Provedení MFF (Micro Form Factor), pohled zezadu
- Doplňující informace
Mini Tower (MT), pohled zepředu

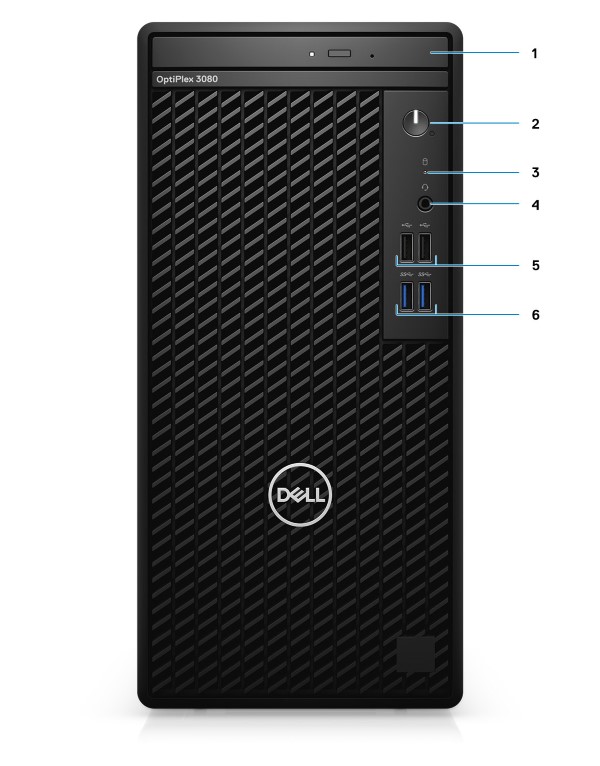

(Obr. 1 Přední pohled na počítač OptiPlex 3080 MT)
| 1 | Optická disková jednotka (volitelná) | 2 | Tlačítko napájení s diagnostickou kontrolkou LED |
| 3 | Kontrolka činnosti pevného disku | 4 | Univerzální zvukový port |
| 5 | 2x port USB 2.0 | 6 | 2 porty USB 3.2 Gen 1 Type-A |
Mini Tower (MT), pohled zezadu

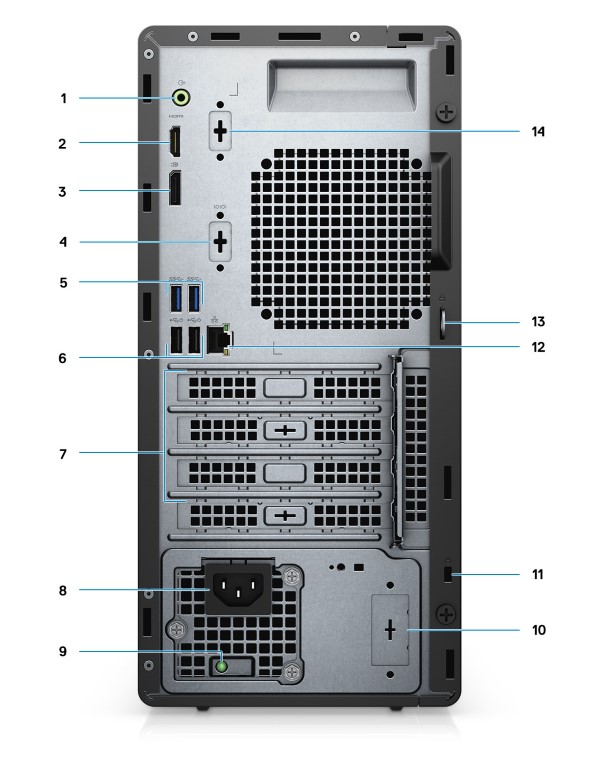

(Obr. 2 Pohled zezadu na počítač OptiPlex 3080 MT)
| 1 | Port linkového výstupu se změnou na linkový vstup | 2 | Port HDMI 1.4b |
| 3 | DisplayPort 1.4 | 4 | Sériový/PS2 slot |
| 5 | 2 porty USB 3.2 Gen 1 Type-A | 6 | 2 porty USB 2.0 s funkcí Chytré zapnutí |
| 7 | Tři sloty na rozšiřující karty:
Podporuje pouze slot 1, slot 2 a slot 3.
|
8 | Port napájecího konektoru |
| 9 | Diagnostická kontrolka napájecího zdroje | 10 | Vylamovací slot (volitelný konektor SMA) |
| 11 | Slot bezpečnostního kabelu Kensington | 12 | Ethernetový port (10/100/1000 Mb/s) |
| 13 | Kroužek zámku | 14 | Slot pro 3. videoport (VGA/DP 1.4/HDMI 2.0b) (volitelný) |
Provedení SFF (Small Form Factor), pohled zepředu

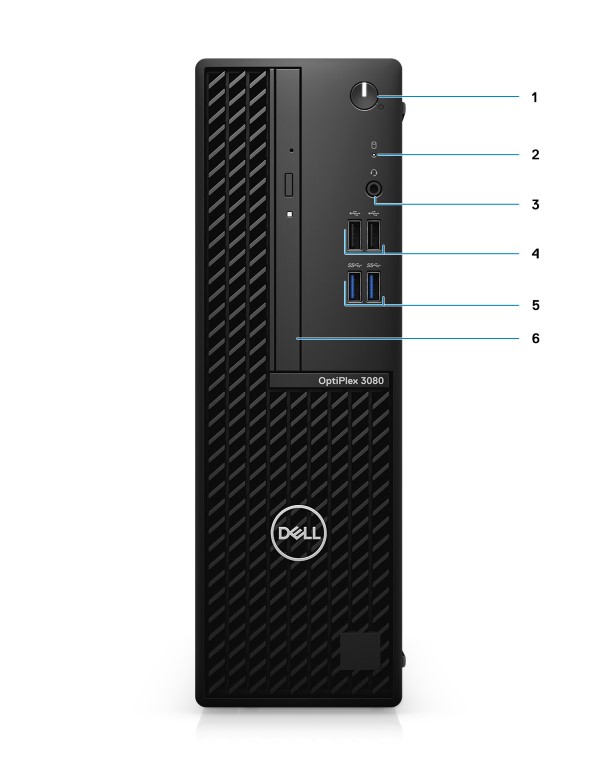

(Obr. 3 Přední pohled na počítač OptiPlex 3080 SFF)
| 1 | Tlačítko napájení s diagnostickou kontrolkou LED | 2 | Kontrolka činnosti pevného disku |
| 3 | Univerzální zvukový port | 4 | 2x port USB 2.0 |
| 5 | 2 porty USB 3.2 Gen 1 Type-A | 6 | Optická disková jednotka (volitelná) |
Provedení SFF (Small Form Factor), pohled zezadu
(Obr. 4 Pohled zezadu na počítač OptiPlex 3080 SFF)
| 1 | Port linkového výstupu se změnou na linkový vstup | 2 | Port HDMI 1.4b |
| 3 | Slot pro 3. videoport (VGA/DP 1.4/HDMI 2.0b) (volitelný) | 4 | DisplayPort 1.4 |
| 5 | Sériový/PS2 slot (volitelný) | 6 | 2 porty USB 3.2 Gen 1 Type-A |
| 7 | 2 porty USB 2.0 s funkcí Chytré zapnutí | 8 | Ethernetový port (10/100/1000 Mb/s) |
| 9 | Dva sloty pro rozšiřující karty | 10 | Port napájecího konektoru |
| 11 | Diagnostická kontrolka napájecího zdroje | 12 | Kroužek zámku |
| 13 | Slot modulu antény | 14 | Slot bezpečnostního kabelu Kensington |
Provedení MFF (Micro Form Factor), pohled zepředu

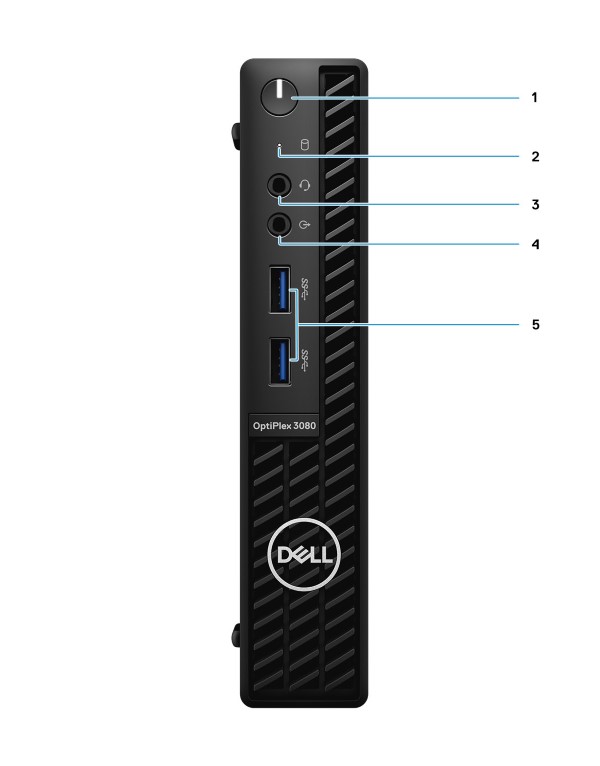

(Obr. 5 Přední pohled na počítač OptiPlex 3080 MFF)
| 1 | Tlačítko napájení se stavovou kontrolkou LED | 2 | Kontrolka LED činnosti pevného disku |
| 3 | Univerzální zvukový konektor / konektor náhlavní soupravy | 4 | Port linkového výstupu (se změnou funkce na linkový vstup) |
| 5 | 2 porty USB 3.2 Gen 1 Type-A |
Provedení MFF (Micro Form Factor), pohled zezadu

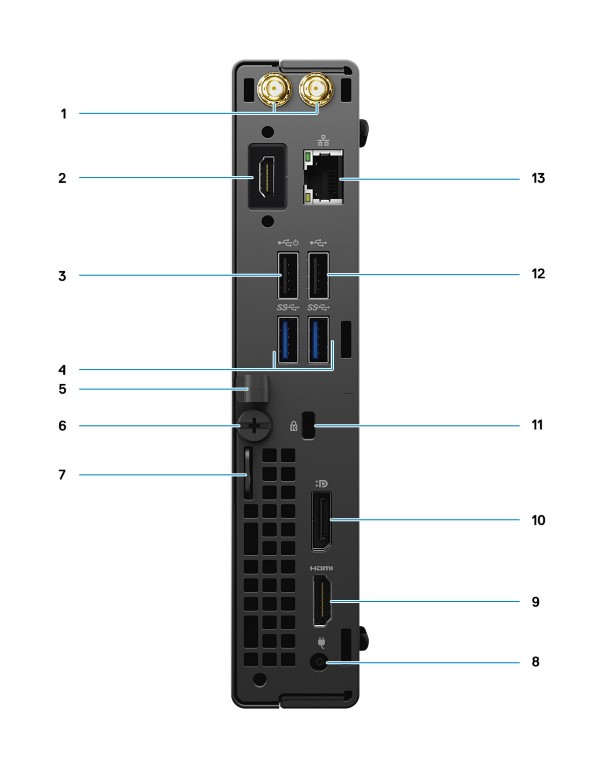

(Obr. 6 Pohled zezadu na počítač OptiPlex 3080 MFF)
| 1 | Konektory externí antény | 2 | Sériový/video port (sériový/PS2/DP 1.4/HDMI 2.0b/VGA) (volitelný) |
| 3 | Port USB 2.0 s funkcí Chytré zapnutí | 4 | 2 porty USB 3.2 Gen 1 Type-A |
| 5 | Držák kabelů | 6 | Šroub |
| 7 | Kroužek zámku | 8 | Port napájecího konektoru |
| 9 | Port HDMI 1.4 | 10 | DisplayPort 1.4 |
| 11 | Slot bezpečnostního kabelu Kensington | 12 | Port USB 2.0 |
| 13 | Ethernetový port 10/100/1000 Mb/s |
Doplňující informace:
Affected Products
OptiPlex 3080 Tower, OptiPlex 3080 Micro, OptiPlex 3080 Small Form FactorArticle Properties
Article Number: 000180604
Article Type: How To
Last Modified: 01 Dec 2025
Version: 9
