Dell OptiPlex 3080 – Visuelle Anleitung
Summary: Der folgende Artikel enthält eine visuelle Anleitung zum Dell OptiPlex 3080 und listet die externen Anschlüsse und Funktionen des Computers auf.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Eine detailliertere Beschreibung zu jedem Ort finden Sie in den Systemhandbüchern unter Dell Treiber und Downloads.
Inhaltsverzeichnis:
- Minitower (MT), Vorderseite
- Minitower (MT), Rückseite
- SFF (Small Form Factor), Vorderseite
- SFF (Small Form Factor), Rückseite
- MFR (Micro Form Factor), Vorderseite
- MFR (Micro Form Factor), Rückseite
- Ergänzende Informationen
Minitower (MT), Vorderseite

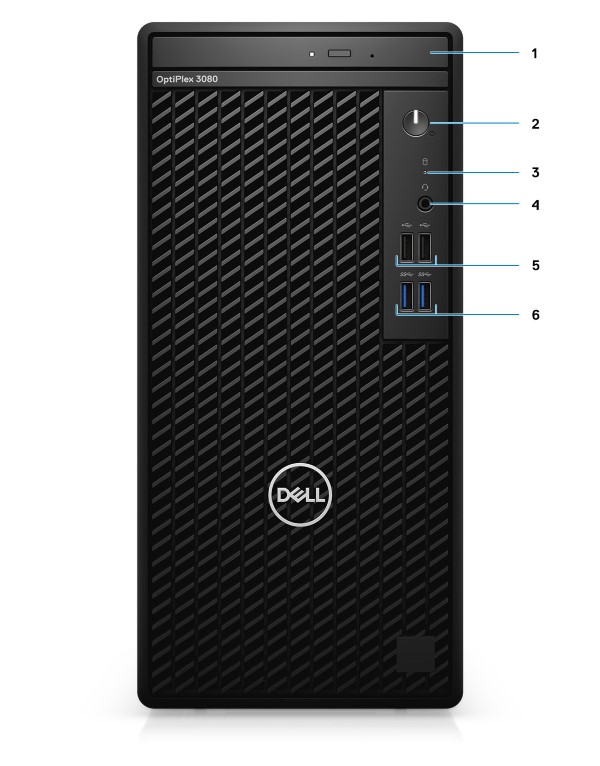

(Abb. 1 OptiPlex 3080 MT Vorderansicht)
| 1 | Optisches Laufwerk (optional) | 2 | Betriebsschalter mit Diagnose-LED |
| 3 | LED für Festplattenaktivität | 4 | Universelle Audio-Buchse |
| 5 | Zwei USB-2.0-Anschlüsse | 6 | Zwei USB-3.2-Gen-1-Anschlüsse (Typ A) |
Minitower (MT), Rückseite

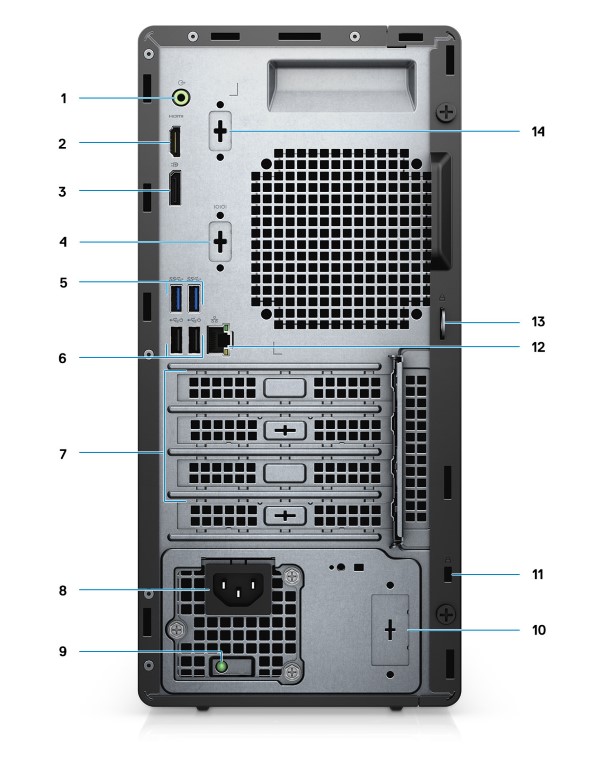

(Abb. 2 OptiPlex 3080 MT Rückansicht)
| 1 | Line-Out-Re-Tasking Line-In-Audioanschluss | 2 | HDMI-1.4b-Anschluss |
| 3 | DisplayPort 1.4 | 4 | Steckplatz für Seriell/PS2 |
| 5 | Zwei USB-3.2-Gen-1-Anschlüsse (Typ A) | 6 | Zwei USB-2.0-Anschlüsse mit Smart Power On |
| 7 | Drei Steckplätze für Erweiterungskarten:
Unterstützt nur Steckplatz 1, Steckplatz 2 und Steckplatz 3.
|
8 | Netzanschluss |
| 9 | LED-Diagnoseanzeige für Stromversorgung | 10 | Knock-out-Steckplatz (optionaler SMA-Anschluss) |
| 11 | Kensington-Sicherheitskabeleinschub | 12 | Ethernet-Anschluss (10/100/1000 Mbit/s) |
| 13 | Schlaufe für Vorhängeschloss | 14 | Steckplatz für 3. Videoanschluss (VGA/DP 1.4/HDMI 2.0b) (optional) |
SFF (Small Form Factor), Vorderseite

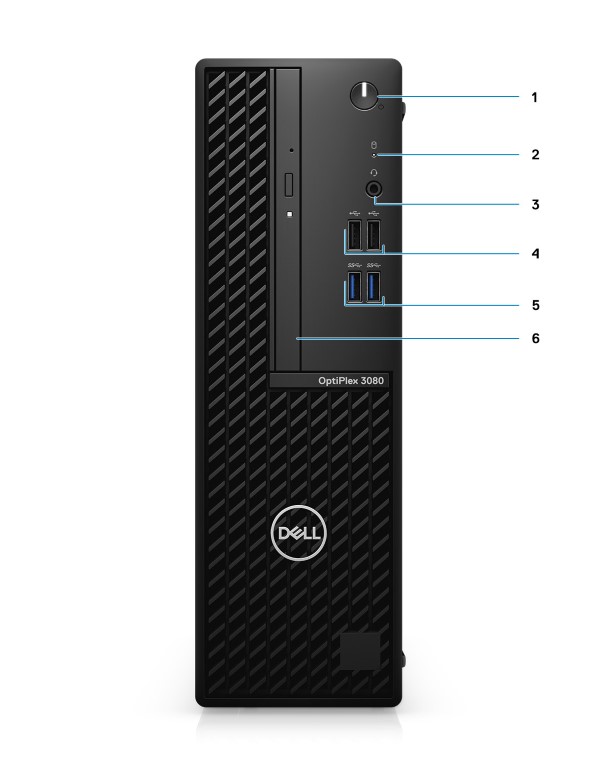

(Abb. 3 OptiPlex 3080 SFF Vorderansicht)
| 1 | Betriebsschalter mit Diagnose-LED | 2 | LED für Festplattenaktivität |
| 3 | Universelle Audio-Buchse | 4 | Zwei USB-2.0-Anschlüsse |
| 5 | Zwei USB-3.2-Gen-1-Anschlüsse (Typ A) | 6 | Optisches Laufwerk (optional) |
SFF (Small Form Factor), Rückseite

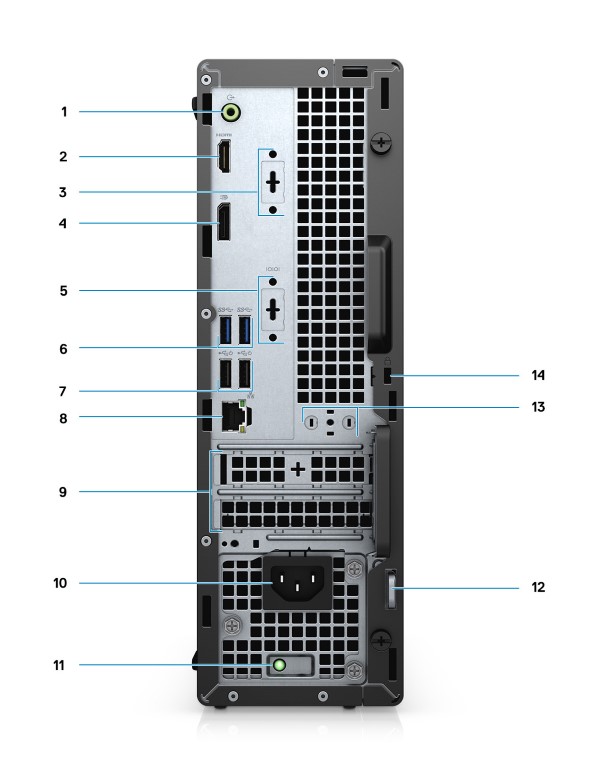

(Abb. 4 OptiPlex 3080 SFF Rückansicht)
| 1 | Line-Out-Re-Tasking Line-In-Audioanschluss | 2 | HDMI-1.4b-Anschluss |
| 3 | Steckplatz für 3. Videoanschluss (VGA/DP 1.4/HDMI 2.0b) (optional) | 4 | DisplayPort 1.4 |
| 5 | Serieller/PS2-Steckplatz (optional) | 6 | Zwei USB-3.2-Gen-1-Anschlüsse (Typ A) |
| 7 | Zwei USB-2.0-Anschlüsse mit Smart Power On | 8 | Ethernet-Anschluss (10/100/1000 Mbit/s) |
| 9 | Zwei Erweiterungskartensteckplätze | 10 | Netzanschluss |
| 11 | LED-Diagnoseanzeige für Stromversorgung | 12 | Schlaufe für Vorhängeschloss |
| 13 | Antennenmodulsteckplatz | 14 | Kensington-Sicherheitskabeleinschub |
MFR (Micro Form Factor), Vorderseite

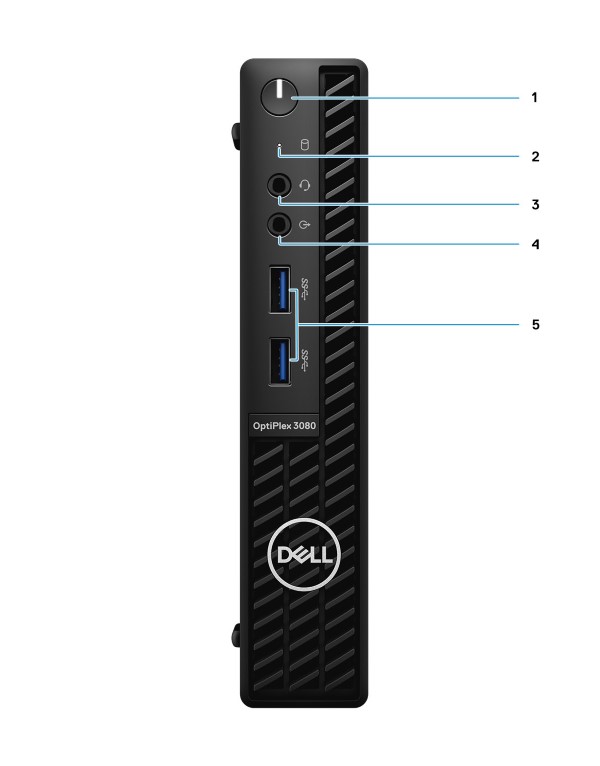

(Abb. 5 OptiPlex 3080 MFF Vorderansicht)
| 1 | Betriebsschalter mit Status-LED | 2 | LED für Festplattenaktivität |
| 3 | Headset/universeller Audioanschluss | 4 | Line-OUT-Anschluss (Re-Tasking-Line-IN) |
| 5 | Zwei USB-3.2-Gen-1-Anschlüsse (Typ A) |
MFR (Micro Form Factor), Rückseite

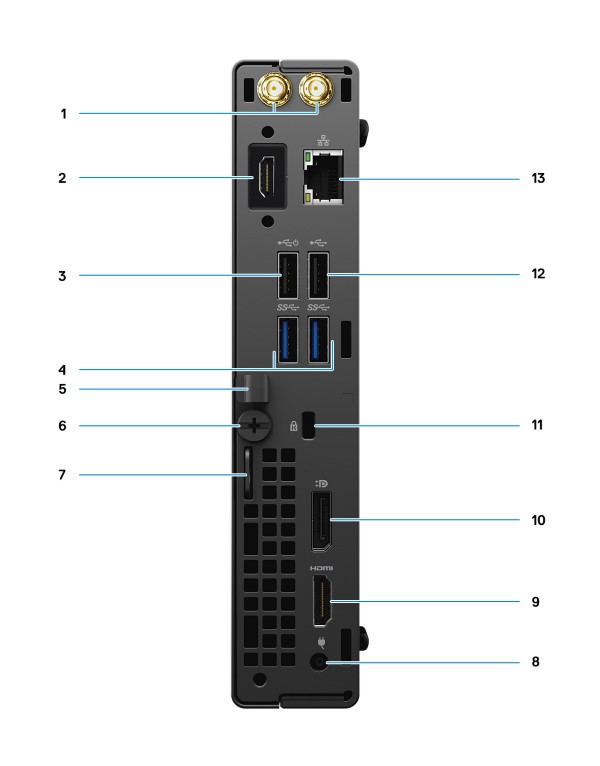

(Abb. 6 OptiPlex 3080 MFF Rückansicht)
| 1 | Anschlüsse für externe Antennen | 2 | Serieller/Video-Anschluss (seriell/PS2/DP 1.4/HDMI 2.0b/VGA) (optional) |
| 3 | USB 2.0-Anschluss mit Smart Power On | 4 | Zwei USB-3.2-Gen-1-Anschlüsse (Typ A) |
| 5 | Kabelhalterung | 6 | Rändelschraube |
| 7 | Schlaufe für Vorhängeschloss | 8 | Netzanschluss |
| 9 | HDMI-1.4-Anschluss | 10 | DisplayPort 1.4 |
| 11 | Kensington-Sicherheitskabeleinschub | 12 | USB-2.0-Anschluss |
| 13 | Ethernet-Port 10/100/1000 Mbit/s |
Ergänzende Informationen:
