Dell Networking OS9 – Konfigurieren einer manuellen oder statischen DHCP-Bindung
Summary: In diesem Artikel wird erläutert, wie Sie eine manuelle DHCP-Bindung (Dynamic Host Control Protocol) oder statische DHCP-Bindung in Dell Networking OS9 konfigurieren.
Instructions
Index
Was ist eine manuelle DHCP-Bindung
?Konfiguration
Überprüfen
Punkte, die Sie sich merken sollten
Was ist eine manuelle DHCP-Bindung oder statische DHCP-Bindung?
Der DHCP-Server weist dem Client automatisch eine verfügbare IP-Adresse zu und erstellt dann einen Eintrag in der Bindungstabelle. Der Administrator kann jedoch manuell einen Eintrag für einen Client erstellen. Manuelle Bindungen sind nützlich, wenn Sie sicherstellen möchten, dass ein Netzwerkgerät eine bestimmte IP-Adresse empfängt.
Konfiguration
Dynamische Poolkonfiguration
|
Befehl |
Erklärung |
|---|---|
DELL# configure |
In den Konfigurationsmodus wechseln |
DELL(conf)# ip dhcp server |
Wechseln in den DHCP-Modus |
DELL(config-dhcp)# pool <POOL NAME> |
Erstellen des DHCP-Pools |
DELL(config-dhcp-D-POOL)# network <Network/subnet mask> |
Geben Sie die IP-Adresse an |
DELL(config-dhcp-D-POOL)# default-router <Default Router IP> |
Standardrouter angeben |
DELL(config-dhcp-D-POOL)# dns-server <DNS server IP> |
DNS-Server angeben |
Statische Poolkonfiguration
|
Befehl |
Erklärung |
|---|---|
DELL# configure |
In den Konfigurationsmodus wechseln |
DELL(conf)# ip dhcp server |
Wechseln in den DHCP-Modus |
DELL(config-dhcp)# pool <POOL NAME> |
DHCP-Pool erstellen |
DELL(config-dhcp-S-POOL)# host-address <IP address> |
IP-Adresse angeben |
DELL(config-dhcp-S-POOL)# hardware-address <Mac address> |
Angeben der Client-Hardwareadresse |
DELLconfig-dhcp-S-POOL)# default-router <Default Router IP> |
Geben Sie den Standardrouter an (optional) |
DELL(config-dhcp-S-POOL)# dns-server <DNS server IP> |
DNS-Server angeben (optional) |
DHCP-SERVER aktivieren
|
Befehl |
Erklärung |
|---|---|
DELL# configure |
In den Konfigurationsmodus wechseln |
DELL(conf)# ip dhcp server |
Wechseln in den DHCP-Modus |
DELL(config-dhcp)# no disable |
DHCP-Server aktivieren |
Beispielkonfiguration

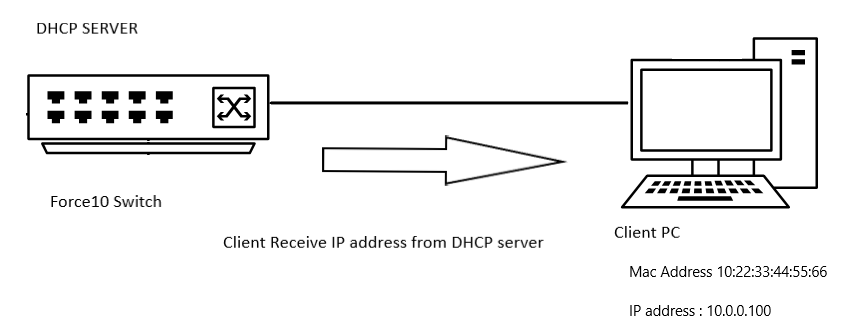

Betrachten Sie das folgende Beispiel, bei dem ein Client mit der MAC-Adresse 11:22:33:44:55:66 die IP-Adresse 10.0.0.100 vom DHCP-Server erhalten muss.
Beispielkonfiguration
DELL# configure DELL(conf)# ip dhcp server DELL(config-dhcp)# pool DYNAMICPOOL DELL(config-dhcp-DYNAMICPOOL)# network 10.0.0.0/24 DELL(config-dhcp-DYNAMICPOOL)# default-router 10.0.0.1 DELL(config-dhcp-DYNAMICPOOL)# dns-server 8.8.8.8 DELL(config-dhcp-DYNAMICPOOL)# exit DELL(config-dhcp)# DELL(config-dhcp)# pool STATICPOOL DELL(config-dhcp-STATICPOOL)# host-address 10.0.0.100 DELL(config-dhcp-STATICPOOL)# hardware-address 10:22:33:44:55:66 DELL(config-dhcp-DYNAMICPOOL)# exit DELL(config-dhcp)# DELL(config-dhcp)# no disable
Prüfen
DHCP-KONFIGURATION
Verwenden Sie den folgenden Befehl, um die DHCP-Serverkonfiguration und die Pooldetails zu überprüfen:
DELL# show ip dhcp configuration pool
Beispielausgabe
DELL# show ip dhcp configuration pool Pool Name : DYNAMICPOOL Pool Type : Dynamic Domain Name : Lease Time : 1Day 0Hrs 0Mins DNS Servers : 8.8.8.8 Default Routers : 10.0.0.1 Network : 10.0.0.0 255.255.255.0 Pool Name : STATICPOOL Pool Type : Manual Domain Name : Lease Time : 1Day 0Hrs 0Mins DNS Servers : Default Routers : Hardware Address : 10:22:33:44:55:66 Hardware Address Type: Ethernet Host : 10.0.0.100 0.0.0.0
Verbindlich
Um die vom DHCP-Server bereitgestellte IP-Adresse zu überprüfen, verwenden Sie den folgenden Befehl:
DELL# show ip dhcp binding Sample output DELLEMC#show ip dhcp binding IP address Hardware address Lease expiration Type 10.0.0.100 10:22:33:44:55:66 infinite Manual Total number of entries in the table: 1
Merkpunkte
- In diesem Netzwerk muss ein dynamischer Poolbereich vorhanden sein, damit der statische Pool funktioniert
- Manuelle Bindungen können als Single-Host-Adressenpools betrachtet werden. Es gibt keine Begrenzung für die Anzahl der manuellen Bindungen,
- Wir können nur eine manuelle Bindung pro Host konfigurieren.
- Stellen Sie sicher, dass eine gültige Host-IP innerhalb des Subnetzbereichs als Host-IP verwendet wird.
