Dell Networking OS9: Como configurar uma associação DHCP manual ou uma associação DHCP estática
Summary: Este artigo explica como configurar uma vinculação DHCP estática ou manual do DHCP Dynamic Host Control Protocol (DHCP) no Dell Networking OS9.
Instructions
Índice
O que é vinculação
DHCP manualConfiguração
Verificar
Pontos a serem lembrados
O que é vinculação DHCP manual ou associação DHCP estática?
O servidor DHCP atribui ao client um endereço IP disponível automaticamente e, em seguida, cria uma entrada na tabela de vinculação. No entanto, o administrador pode criar manualmente uma entrada para um client. As vinculações manuais são úteis quando você deseja garantir que um dispositivo de rede receba um endereço IP específico.
Configuração
Configuração de pool dinâmico
|
Comando |
Explicação |
|---|---|
DELL# configure |
Entrar no modo de configuração |
DELL(conf)# ip dhcp server |
Entrar no modo DHCP |
DELL(config-dhcp)# pool <POOL NAME> |
Criar o pool DHCP |
DELL(config-dhcp-D-POOL)# network <Network/subnet mask> |
Especifique o endereço IP |
DELL(config-dhcp-D-POOL)# default-router <Default Router IP> |
Especifique o roteador padrão |
DELL(config-dhcp-D-POOL)# dns-server <DNS server IP> |
Especificar DNS-Server |
Configuração estática do pool
|
Comando |
Explicação |
|---|---|
DELL# configure |
Entrar no modo de configuração |
DELL(conf)# ip dhcp server |
Entrar no modo DHCP |
DELL(config-dhcp)# pool <POOL NAME> |
Criar pool DHCP |
DELL(config-dhcp-S-POOL)# host-address <IP address> |
Especificar endereço IP |
DELL(config-dhcp-S-POOL)# hardware-address <Mac address> |
Especifique o endereço de hardware do client |
DELLconfig-dhcp-S-POOL)# default-router <Default Router IP> |
Especifique o roteador padrão (opcional) |
DELL(config-dhcp-S-POOL)# dns-server <DNS server IP> |
Especificar DNS-Server (opcional) |
Ativar o servidor DHCP
|
Comando |
Explicação |
|---|---|
DELL# configure |
Entrar no modo de configuração |
DELL(conf)# ip dhcp server |
Entrar no modo DHCP |
DELL(config-dhcp)# no disable |
Ativar servidor DHCP |
Exemplo de configuração

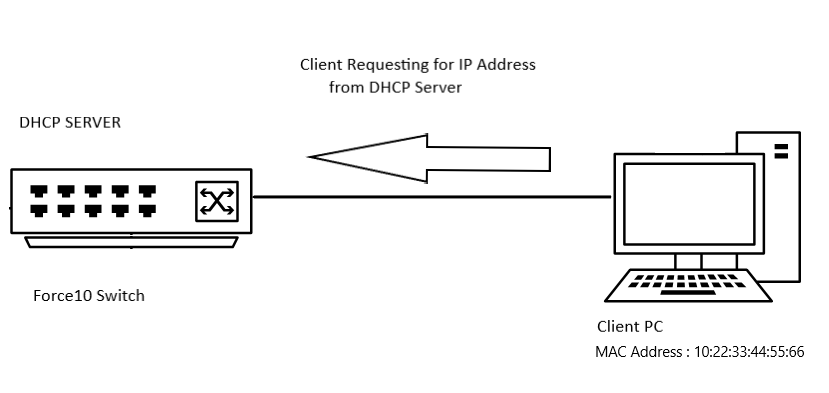

Considere o exemplo abaixo em que um cliente com endereço mac 11:22:33:44:55:66 deve receber o endereço IP 10.0.0.100 do servidor DHCP.
Exemplo de configuração
DELL# configure DELL(conf)# ip dhcp server DELL(config-dhcp)# pool DYNAMICPOOL DELL(config-dhcp-DYNAMICPOOL)# network 10.0.0.0/24 DELL(config-dhcp-DYNAMICPOOL)# default-router 10.0.0.1 DELL(config-dhcp-DYNAMICPOOL)# dns-server 8.8.8.8 DELL(config-dhcp-DYNAMICPOOL)# exit DELL(config-dhcp)# DELL(config-dhcp)# pool STATICPOOL DELL(config-dhcp-STATICPOOL)# host-address 10.0.0.100 DELL(config-dhcp-STATICPOOL)# hardware-address 10:22:33:44:55:66 DELL(config-dhcp-DYNAMICPOOL)# exit DELL(config-dhcp)# DELL(config-dhcp)# no disable
Verificação
CONFIGURAÇÃO DE DHCP
Para verificar a configuração do servidor DHCP e os detalhes do pool, use o comando abaixo:
DELL# show ip dhcp configuration pool
Exemplo de saída
DELL# show ip dhcp configuration pool Pool Name : DYNAMICPOOL Pool Type : Dynamic Domain Name : Lease Time : 1Day 0Hrs 0Mins DNS Servers : 8.8.8.8 Default Routers : 10.0.0.1 Network : 10.0.0.0 255.255.255.0 Pool Name : STATICPOOL Pool Type : Manual Domain Name : Lease Time : 1Day 0Hrs 0Mins DNS Servers : Default Routers : Hardware Address : 10:22:33:44:55:66 Hardware Address Type: Ethernet Host : 10.0.0.100 0.0.0.0
Ligação
Para verificar o endereço IP fornecido pelo servidor DHCP, use o comando abaixo:
DELL# show ip dhcp binding Sample output DELLEMC#show ip dhcp binding IP address Hardware address Lease expiration Type 10.0.0.100 10:22:33:44:55:66 infinite Manual Total number of entries in the table: 1
Pontos a serem lembrados
- Você deve ter um intervalo de pool dinâmico nessa rede para que o pool estático funcione
- As associações manuais podem ser consideradas pools de endereços de host único. Não há limite para o número de vinculações manuais,
- Só é possível configurar uma vinculação manual por host.
- Certifique-se de que estamos usando um IP de host válido dentro do intervalo de sub-rede como o IP de host.
