Pienikokoisen OptiPlex 7060 -mallin itse vaihdettavien osien irrotusopas

Järjestelmän kannen irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

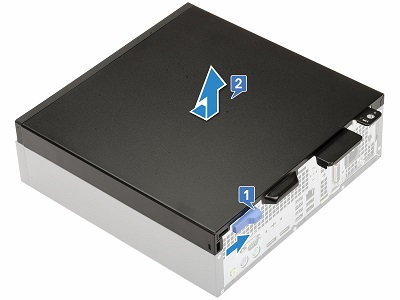

Liu'uta kotelon takaosassa olevaa sinistä vapautinta tietokoneen keskelle päin, kunnes se naksahtaa [1]. Nyt kun kannen lukitus on avattu, nosta sitä ylöspäin ja irrota se järjestelmästä [2].

Etukehyksen irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi.

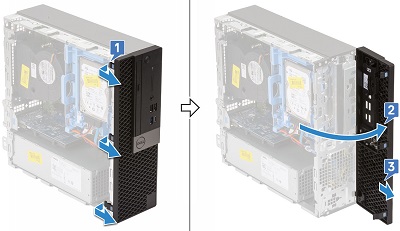

Avaa kehyksen yläosassa olevat kiinnikkeet [1]. Käännä kehystä alaspäin pöytää kohti, jotta kehyksen koukut irtoavat alareunasta [2].

Kiintolevykokoonpanon irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi.

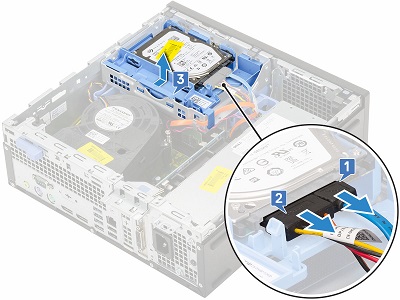

Irrota datakaapeli ja virtajohto kiintolevyn takaa [1, 2,]. Työnnä vapautuskielekettä ja nosta kiintolevy irti kokoonpanosta [3].

Kiintolevyn ja optisen aseman kokoonpanon irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi, etukehys ja kiintolevy.

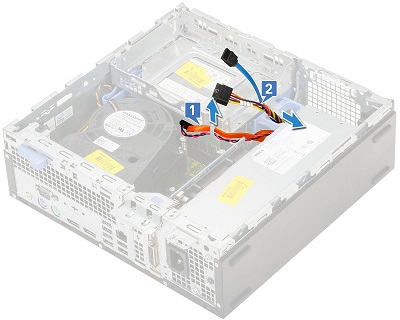

Irrota optisen aseman ja kiintolevyn kaapelit pidikkeestä ja optisen aseman / kiintolevyn vapautuskielekkeestä [1, 2].

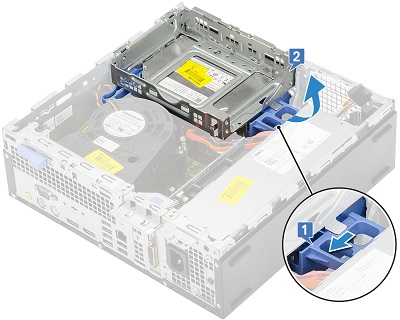

Liu'uta optisen aseman / kiintolevyn vapautinta järjestelmän takaosaa kohti [1], jotta moduulin lukitus avautuu, ja nosta moduuli ylös ja ulos järjestelmästä [2].

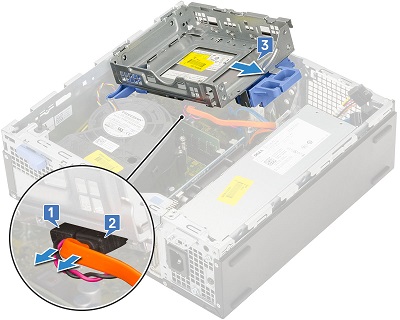

Irrota optisen aseman kaapelit optisesta asemasta [1, 2,] ja nosta moduuli ulos järjestelmästä [3].

Optisen aseman irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi ja etukehys.

Tee vaiheet 2, 3 ja 4 optisen aseman / kiintolevyn moduulin oppaasta, mutta älä irrota moduulia järjestelmästä.

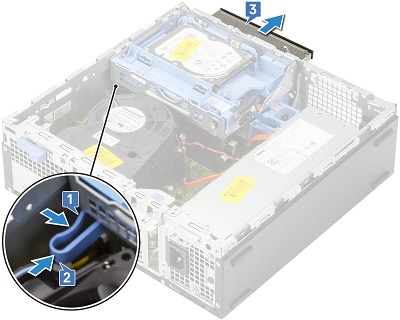

Purista ja työnnä optisen aseman takana olevaa sinistä vapautuskielekettä [1, 2]. Vedä optinen asema ulos kotelon etupuolelta [3].

M.2 PCIe SSD -kortin irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi, etukehys, kiintolevykokoonpano ja optisen aseman / kiintolevyn moduuli.

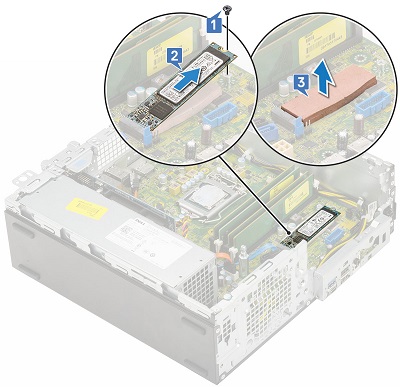

Irrota ruuvi, jolla kortti on kiinni emolevyssä [1]. Nosta korttia, vedä se irti liitännästä [2] ja irrota SSD-aseman lämpötarra [3].

Muistin irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi, etukehys, kiintolevykokoonpano ja optisen aseman / kiintolevyn moduuli.

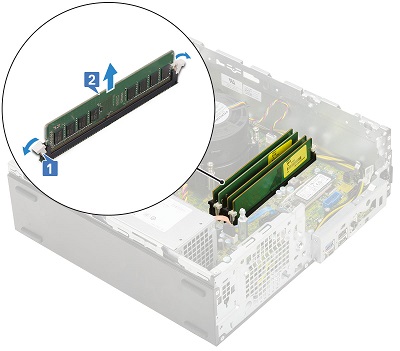

Vedä muistimoduulin molemmilla puolilla olevia muovikielekkeitä erilleen [1]. Irrota moduuli, kun se nousee liitännästään emolevyllä [2].

Nappipariston irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi.

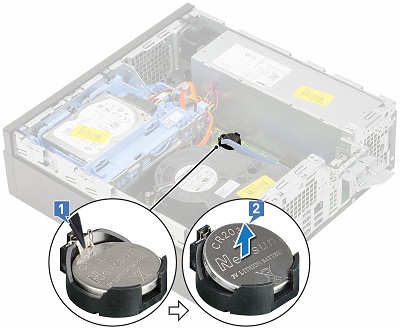

Paina vapautinsalpaa alas muovisella piirtopuikolla, kunnes paristo ponnahtaa ylös [1], ja irrota paristo järjestelmästä [2].

Jäähdytyselementin tuulettimen irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi, etukehys, kiintolevykokoonpano ja optisen aseman / kiintolevyn moduuli.

Irrota jäähdytyselementin tuuletinkanavat.

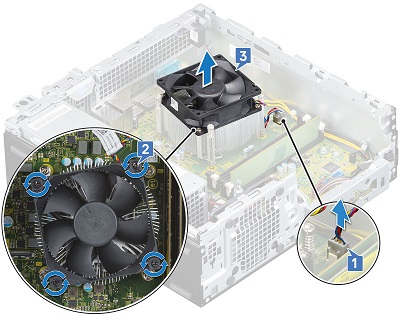

Irrota jäähdytyselementin tuulettimen kaapeli emolevystä [1] ja löysää neljä (4) ruuvia, joilla tuuletin on kiinni jäähdytyselementissä [2]. Nosta tuuletin ylös ja irti järjestelmästä [3].

Laajennuskortin irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi.

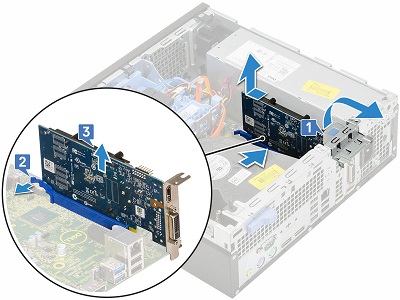

Vedä kotelon takana oleva metallikieleke ylös ja käännä se kotelon takareunan yli [1]. Paina laajennuskortin takana olevaa vapautuskielekettä [2]. Irrota kortti ja nosta sitä ylös- ja poispäin emolevyn liitännästä [3].

Virtalähteen irrottamista edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi, etukehys, kiintolevykokoonpano, optisen aseman / kiintolevyn moduuli ja jäähdytyselementin tuuletin.

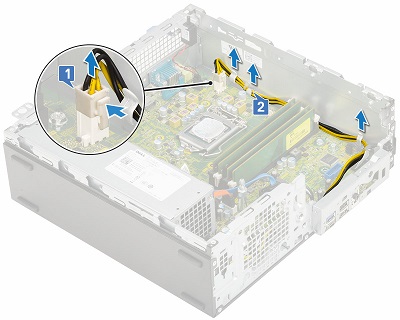

Irrota virtajohdot emolevystä ja laitteista [1] sekä kotelossa olevista pidikkeistä [2].

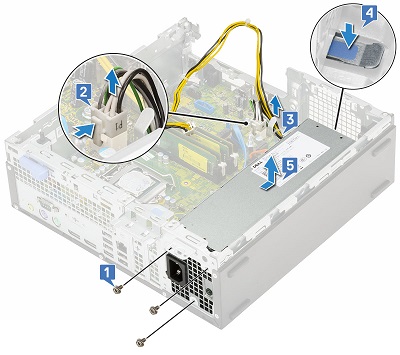

Irrota kolme (3) ruuvia, joilla virtalähde on takaosastaan kiinni kotelossa [1], ja nosta virtajohdot irti järjestelmästä [3]. Paina sinistä vapautuskielekettä [4], työnnä virtalähdettä järjestelmän etuosaa kohti [5] ja nosta virtalähde irti järjestelmästä.

Sisäisten kaiutinten irrotusta edeltävät toimet:

1. Varmista aina kaikkien laitteiden asennuksen tai poistamisen yhteydessä, että kaikki tiedot on varmuuskopioitu asianmukaisesti.

2. Irrota tietokoneesta kaikki puhelin-, verkko- ja USB-kaapelit.

3. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasioista.

4. Irrota järjestelmän kansi, etukehys, kiintolevykokoonpano, optisen aseman / kiintolevyn moduuli, jäähdytyselementin tuuletin ja virtalähde.

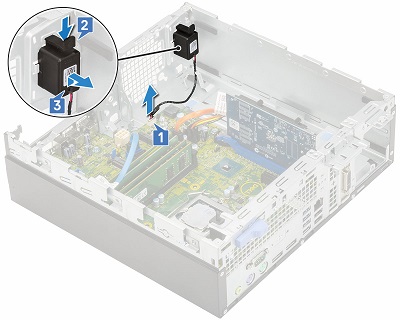

Irrota kaiuttimen kaapeli emolevystä [1], paina vapautuskieleke alas [2] ja vedä kaiutin pois kotelosta [3].
