Dell Precision 7540: Visuelle Anleitung für den Computer
Summary: Dieser Artikel enthält eine visuelle Anleitung zu den externen Anschlüssen und Funktionen der Dell Precision 7540 Mobile Workstation.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Hinweis: Eine detailliertere Beschreibung der einzelnen Standorte finden Sie in den Systemhandbüchern unter www.dell.com/support
Inhaltsverzeichnis:
- Vorderseite
- Ansicht von oben
- Rückansicht
- Unterseite
- Ansicht von links
- Ansicht von rechts
- AC-Adapteransicht
- Ergänzende Informationen:
Vorderseite
(Abb. 1 Vorderseite)
| 1 | Mikrofon (optional) | 2 | Kamera mit Verschluss (optional) |
| 3 | Kamerastatus-LED (optional) | 4 | Mikrofon (optional) |
| 5 | LED-Akkuanzeige | 6 | Lautsprecher |
Ansicht von oben
(Abb. 2 Draufsicht)
| 1 | Betriebsschalter | 2 | Tastatur |
| 3 | Fingerabdruckleser (optional) | 4 | Kontaktloses Kartenlesegerät (optional) |
| 5 | Touchpad |
Rückansicht

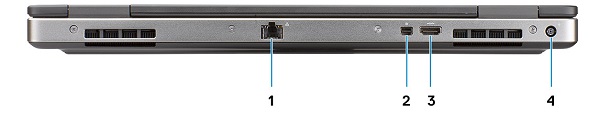

(Abbildung 3 Rückansicht)
| 1 | Ethernetanschluss (NIC) | 2 | Mini DisplayPort-Anschluss |
| 3 | HDMI-Anschluss | 4 | Netzanschluss |
Unterseite
(Abbildung 4 Ansicht von unten)
| 1 | Service-Tag |
Ansicht von links
(Abbildung 5 Seitenansicht von links)
| 1 | Thunderbolt 3 Typ-C-Anschluss | 2 | SD-Kartenlesegerät |
| 3 | SmartCard-Lesegerät |
Ansicht von rechts
(Abbildung 6 Seitenansicht von rechts)
| 1 | Headset-Anschluss | 2 | 2 USB 3.1 Gen1-Anschlüsse mit PowerShare |
| 3 | Steckplatz für Sicherheitskabel |
AC-Adapteransicht
(Abbildung 7 180-W-Adapter)
| Typ 180-W-Serie | Beschreibung |
| Eingangsspannung | 100 bis 240 V Wechselstrom |
| Ausgangsstrom | 9,23 A (kontinuierlich) |
| Ausgangsleistung | 180 W |
| Ausgangsspannung | 19,5 V Gleichspannung |
Ergänzende Informationen:
- Precision 7540 – Handbuch zum Zerlegen und Entnehmen von durch den Kunden austauschbaren Teilen (CRUs, Customer Replaceable Units)
- Dell Precision 7540 Servicehandbuch
