Precision 7540: Guía visual de la computadora
Summary: Este artículo es una guía visual de los puertos externos y las características de la estación de trabajo móvil Dell Precision 7540.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: Para obtener una descripción más detallada de cada ubicación, consulte los manuales del sistema en www.dell.com/support
Índice:
- Vista frontal
- Vista superior
- Vista posterior
- Vista inferior
- Vista lateral izquierda
- Vista lateral derecha
- Vista del adaptador de CA
- Información adicional:
Vista frontal
(Figura 1 : Vista frontal)
| 1 | Micrófono (opcional) | 2 | Cámara con obturador (opcional) |
| 3 | LED de estado de la cámara (opcional) | 4 | Micrófono (opcional) |
| 5 | LED de estado de la batería | 6 | Parlantes |
Vista superior
(Figura 2 : Vista superior)
| 1 | Botón de encendido | 2 | Teclado |
| 3 | Lector de huellas digitales (opcional) | 4 | Lector de tarjetas sin contacto (opcional) |
| 5 | Panel táctil |
Vista posterior
(Figura 3 : Vista posterior)
| 1 | Conector Ethernet (NIC) | 2 | Conector Mini DisplayPort |
| 3 | Conector HDMI | 4 | Conector de alimentación |
Vista inferior

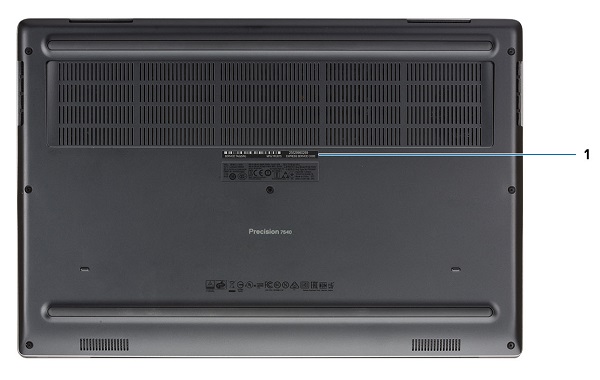

(Figura 4 : Vista inferior)
| 1 | Etiqueta de servicio |
Vista lateral izquierda
(Figura 5: Vista lateral izquierda)
| 1 | Conector Thunderbolt 3 tipo C | 2 | Lector de tarjetas SD |
| 3 | Lector de tarjetas inteligentes |
Vista lateral derecha
(Figura 6 : Vista lateral derecha)
| 1 | Conector para auriculares | 2 | 2 conectores USB 3.1 de 1.ª generación con PowerShare |
| 3 | Ranura para cable de seguridad |
Vista del adaptador de CA
(Figura 7 : Adaptador de 180 W)
| Serie tipo 180 W | Descripción |
| Voltaje de entrada | De 100 a 240 V CA |
| Corriente de salida | 9,23 A (continua) |
| Energía de salida | 180 W |
| Voltaje de salida | 19,5 V CC |
Información adicional:
- Guía de desmontaje y extracción de piezas de Precision 7540 para unidades reemplazables de cliente (CRU)
- Manual de servicio de Dell Precision 7540
Cause
No corresponde.
Resolution
No corresponde.
