Precision 7540: お使いのPCのビジュアルガイド
Summary: この記事は、Dell Precision 7540 Mobile Workstationの外部ポートと機能のビジュアル ガイドです。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
メモ: 各場所の詳細な説明については、 www.dell.com/support のシステム マニュアルを参照してください。
目次:
前面図

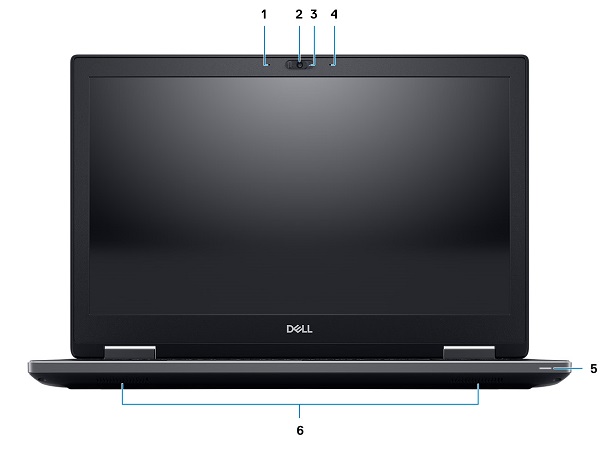

（図1：前面図）
| 1 | マイクロフォン（オプション） | 2 | シャッター付きカメラ(オプション) |
| 3 | カメラ ステータスLED（オプション） | 4 | マイクロフォン（オプション） |
| 5 | バッテリー ステータスLED | 6 | スピーカー |
上面図

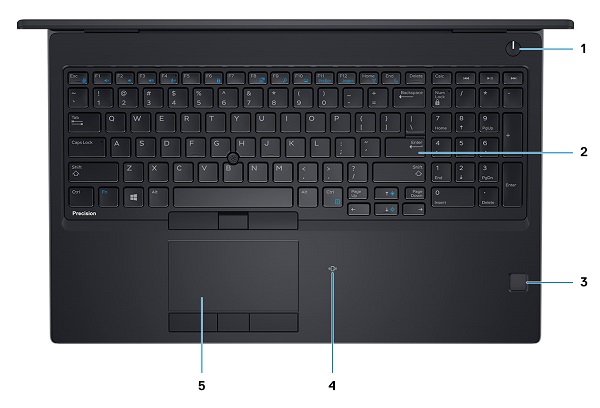

（図2：上面図）
| 1 | 電源ボタン | 2 | キーボード |
| 3 | 指紋認証リーダー（オプション） | 4 | 非接触型カード リーダー(オプション) |
| 5 | タッチパッド |
背面図

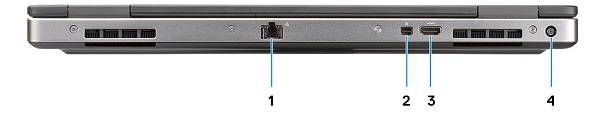

(図3 :背面図)
| 1 | Ethernet (NIC)コネクター | 2 | ミニDisplayPortコネクタ |
| 3 | HDMIコネクタ | 4 | 電源コネクター |
底面図

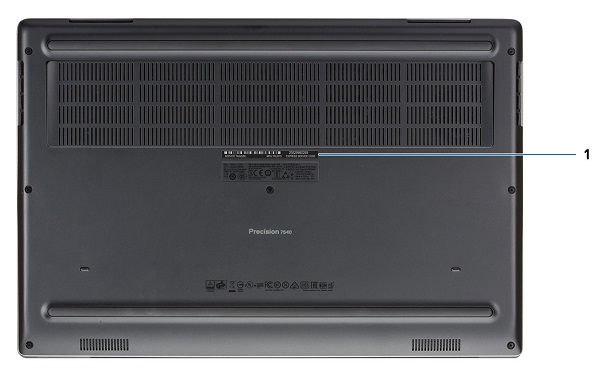

(図4 :底面図)
| 1 | Service Tag |
左側面図

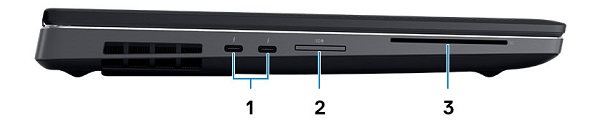

(図5 :左側面図)
| 1 | Thunderbolt 3 Type-Cコネクタ | 2 | SD カードリーダー |
| 3 | スマートカード リーダー |
右側面図

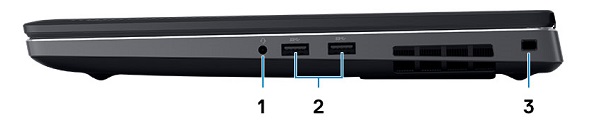

(図6 :右側面図)
| 1 | ヘッドセットコネクタ | 2 | USB 3.1 Gen1コネクターx2(PowerShare対応) |
| 3 | セキュリティケーブルスロット |
ACアダプター図
(図7: 180Wアダプター)
| タイプ180Wシリーズ | 説明 |
| 入力電圧 | AC 100 VAC～240 VAC |
| 出力電流 | 9.23 A（連続稼働の場合） |
| 出力電力 | 180 W |
| 出力電圧 | 19.5 VDC |
追加情報:
Cause
「Not Applicable.」
Resolution
「Not Applicable.」
