Dell Precision 7540: Guia visual para o seu computador

Summary: Este artigo é um guia visual das portas externas e dos recursos da workstation móvel Dell Precision 7540.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Symptoms



Nota: Para obter uma descrição mais detalhada de cada local, acesse os manuais do sistema em www.dell.com/support


Sumário:

  1. Visão frontal
  2. Exibição superior
  3. Visão posterior
  4. Visão inferior
  5. Visão do lado esquerdo
  6. Visão lateral do lado direito
  7. Visão do adaptador CA
  8. Informações adicionais:



Visão frontal

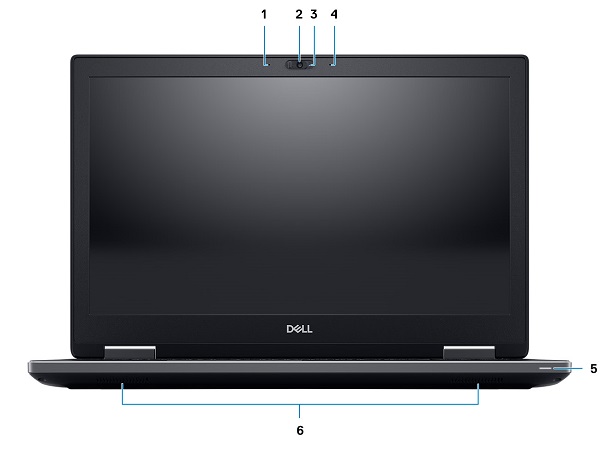

SLN318715_en_US__27540_Front_View_BK

(Figura 1 Visão frontal)



1 Microfone (opcional) 2 Câmera com obturador (opcional)
3 LED de status da câmera (opcional) 4 Microfone (opcional)
5 LED de status da bateria 6 Alto-falantes


Voltar ao início




Exibição superior



SLN318715_en_US__37540_Top_View_BK

(Figura 2 Exibição superior)



1 Botão de energia 2 Teclado
3 Leitor de impressões digitais (opcional) 4 Leitor de cartão sem contato (opcional)
5 Touchpad


Voltar ao início




Visão posterior

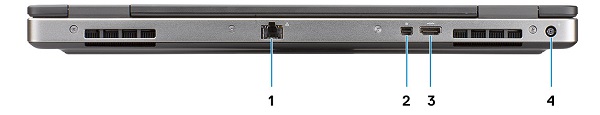

SLN318715_en_US__47540_Rear_View_BK

(Figura 3: visão posterior)



1 Conector Ethernet (NIC) 2 Conector mini DisplayPort
3 Conector HDMI 4 conector de alimentação


Voltar ao início




Visão inferior

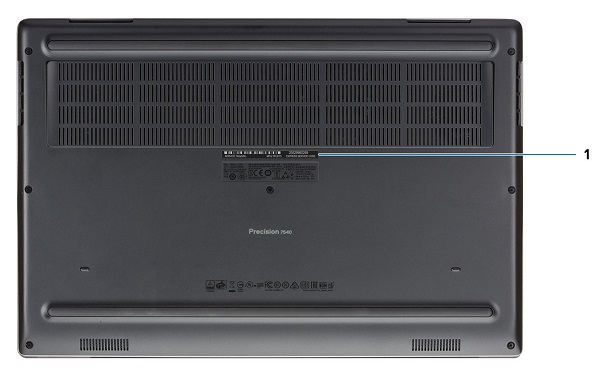

SLN318715_en_US__57540_Bottom_View_BK

(Figura 4: exibição inferior)



1 Etiqueta de serviço


Voltar ao início




Visão do lado esquerdo

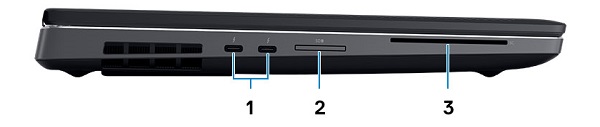

SLN318715_en_US__67540_Left_View_BK

(Figura 5 : vista lateral esquerda)



1 Conector Tipo C Thunderbolt 3 2 Leitor de cartão SD
3 Leitor de Smart Card


Voltar ao início




Visão lateral do lado direito

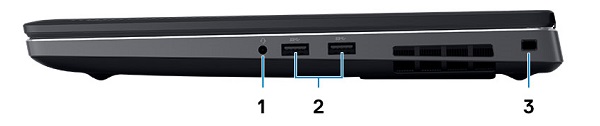

SLN318715_en_US__77540_Right_View_BK

(Figura 6: vista lateral direita)



1 Conector de headset 2 2 conectores USB 3.1 de 1ª geração com PowerShare
3 Slot do cabo de segurança


Voltar ao início




Visão do adaptador CA



SLN318715_en_US__8180W_AC_Adapter_BK

(Figura 7: adaptador de 180 W)



Tipo 180 W Series Descrição
Tensão de entrada 100 V CA a 240 V CA
Corrente de saída 9,23 A (contínua)
Potência de saída 180 W
Tensão de saída 19,5 VCC


Voltar ao início




Informações adicionais:




Voltar ao início


Cause

Não aplicável.

Resolution

Não aplicável.

Affected Products

Precision 7540
