Precision 7540: Визуальный обзор вашего компьютера

Summary: В этой статье приводится визуальный обзор внешних портов и функций мобильной рабочей станции Dell Precision 7540.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Примечание. Более подробное описание каждого местоположения можно найти в руководствах по системе на веб-сайте www.dell.com/support


Содержание:

  1. Вид спереди
  2. Вид сверху
  3. Вид сзади
  4. Вид снизу
  5. Вид слева
  6. Вид справа
  7. Вид адаптера переменного тока
  8. Дополнительная информация:



Вид спереди

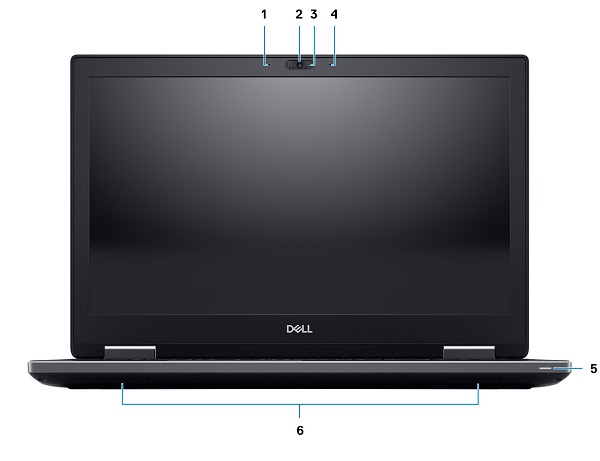

SLN318715_en_US__27540_Front_View_BK

(Рис. 1. Вид спереди)



1. Микрофон (опция) 2. Камера с затвором (опционально)
3. Индикатор состояния камеры (дополнительно) 4. Микрофон (опция)
5. Индикатор состояния аккумулятора 6 Динамики


В начало



Вид сверху

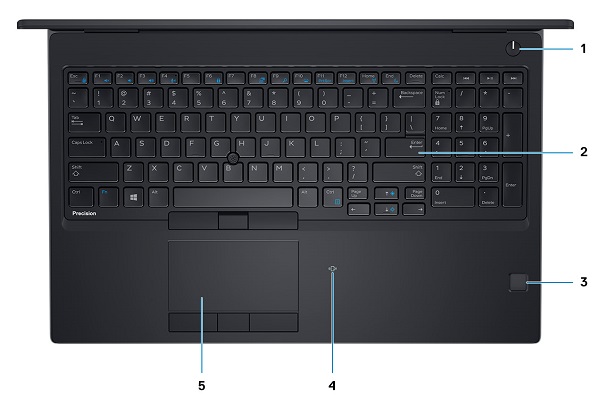

SLN318715_en_US__37540_Top_View_BK

(Рис. 2 Вид сверху)



1. Кнопка питания 2. Клавиатура
3. Сканер отпечатков пальцев (опция) 4. Устройство считывания бесконтактных карт (дополнительно)
5. Сенсорная панель


В начало



Вид сзади

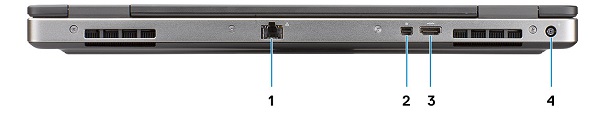

SLN318715_en_US__47540_Rear_View_BK

(Рис. 3. Вид сзади)



1. Разъем Ethernet (сетевая плата) 2. Мини-разъем DisplayPort
3. Разъем HDMI 4. Разъем питания


В начало



Вид снизу

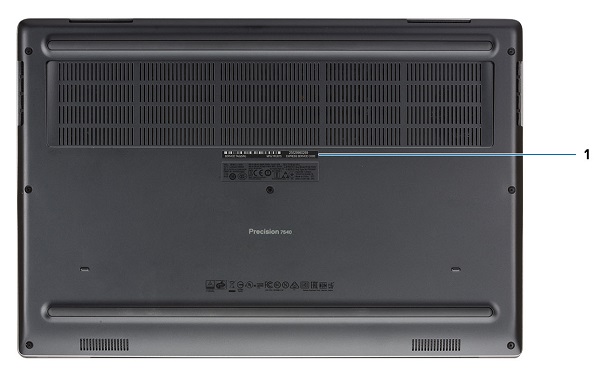

SLN318715_en_US__57540_Bottom_View_BK

(Рис. 4. Вид снизу)



1. Сервисный код


В начало



Вид слева

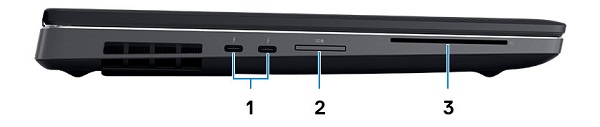

SLN318715_en_US__67540_Left_View_BK

(Рис. 5 . Вид слева)



1. Разъем Thunderbolt 3 Type-C 2. Устройство считывания карт памяти SD
3. Устройство считывания смарт-карт


В начало



Вид справа

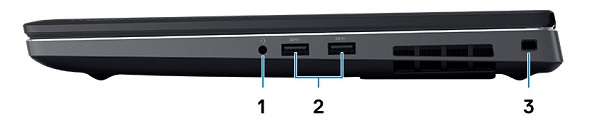

SLN318715_en_US__77540_Right_View_BK

(Рис. 6 . Вид справа)



1. Разъем для гарнитуры 2. Разъем USB 3.1 Gen1 (2 шт.) с технологией PowerShare
3. Отверстие для защитного троса


В начало



Вид адаптера переменного тока



SLN318715_en_US__8180W_AC_Adapter_BK

(Рис. 7 . Адаптер 180 Вт)



Тип серии 180 Вт Описание
Входное напряжение 100–240 В перем. тока
Выходной ток 9,23 А (длительно)
Выходная мощность 180 Вт
Выходное напряжение 19,5 В пост. тока


В начало



Дополнительная информация:




В начало

Cause

Неприменимо.

Resolution

Неприменимо.
