Precision 7540: Bildmanual för datorn
Summary: Den här artikeln är en bildmanual för externa portar och funktioner på Dell Precision 7540 Mobile Workstation.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Obs! En mer detaljerad beskrivning av varje plats finns i systemhandböckerna på www.dell.com/support
Innehållsförteckning:
- Framifrån
- Ovanifrån
- Bakifrån
- Underifrån
- Vy från vänster sida
- Vy från höger sida
- Nätadaptervy
- Ytterligare information:
Framifrån

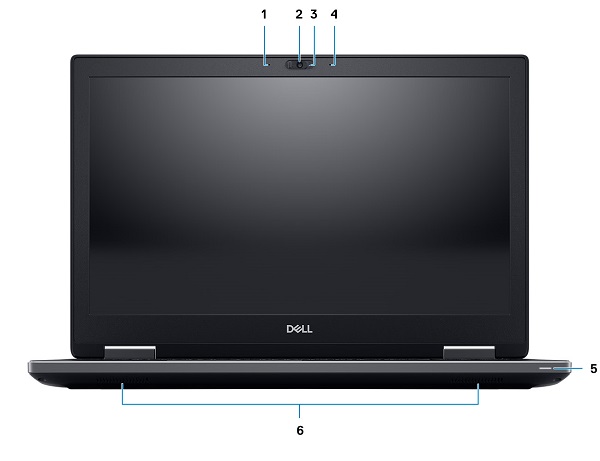

(Bild 1: Framifrån)
| 1 | Mikrofon (tillval) | 2 | Kamera med slutare (tillval) |
| 3 | Status-LED-lampa för kamera (tillval) | 4 | Mikrofon (tillval) |
| 5 | Indikatorlampa för batteristatus | 6 | Högtalare |
Ovanifrån

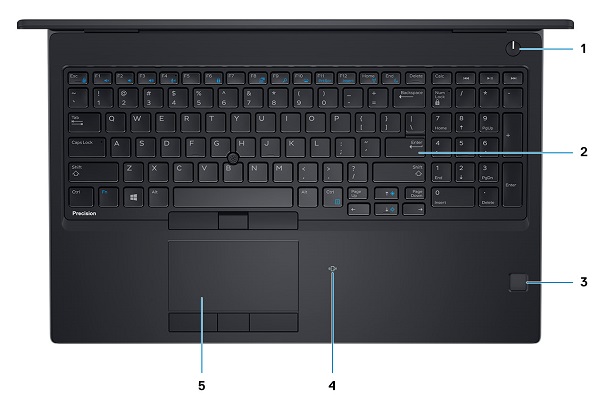

(Bild 2 ovansidan)
| 1 | Strömknapp | 2 | Tangentbord |
| 3 | Fingeravtrycksläsare (tillval) | 4 | Kontaktlös kortläsare (tillval) |
| 5 | Styrplatta |
Bakifrån

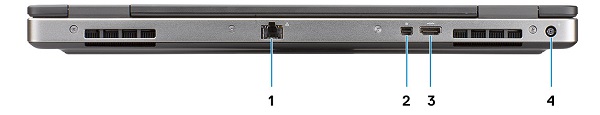

(Bild 3 , baksida)
| 1 | Ethernet-kontakt (NIC) | 2 | Mini DisplayPort-kontakt |
| 3 | HDMI-kontakt | 4 | Strömkontakt |
Underifrån

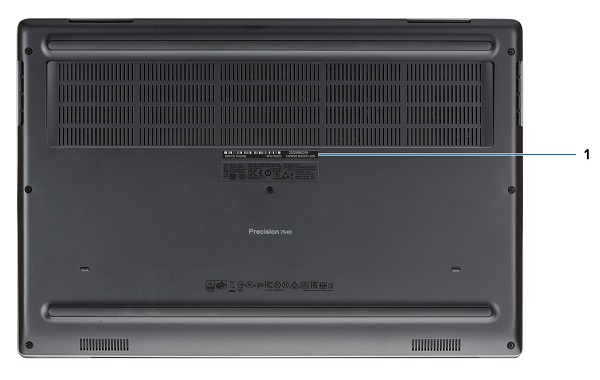

(Bild 4 , undersida)
| 1 | Service Tag-nummer |
Vy från vänster sida

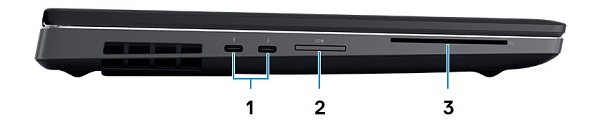

(Bild 5 : Vy från vänster sida)
| 1 | Thunderbolt 3 Type-C-kontakt | 2 | SD-kortläsare |
| 3 | Smartcard-läsare |
Vy från höger sida

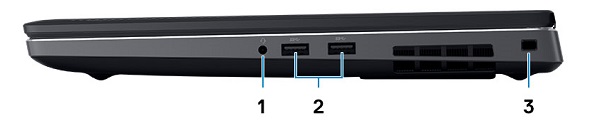

(Bild 6 : Vy från höger sida)
| 1 | Uttag för headset | 2 | USB 3.1 Gen1-kontakt x2 med PowerShare |
| 3 | Säkerhetskabeluttag |
Nätadaptervy

(Bild 7 : Adapter på 180 W)
| Typ 180 W-serien | Beskrivning |
| Ingående spänning | 100 VAC till 240 VAC |
| Utgående ström | 9,23 A (kontinuerlig) |
| Uteffekt | 180 W |
| Utgående spänning | 19,5 V likström |
Ytterligare information:
- Nedmonteringsmanual för enheter som kan bytas av kund (CRU) för Precision 7540
- Servicehandbok för Dell Precision 7540
Cause
Inte tillämpligt.
Resolution
Inte tillämpligt.
