Precision 7540: Bilgisayarınız için Görsel Rehber
Summary: Bu makale, Dell Precision 7540 Mobil İş İstasyonu'un harici bağlantı noktaları ve özelliklerine yönelik görsel bir rehberdir.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Not: Her bir konumun daha ayrıntılı açıklaması için lütfen aşağıdaki adreste yer alan sistem kılavuzlarına www.dell.com/support
İçindekiler:
- Önden Görünüm
- Üstten Görünüm
- Arkadan Görünüm
- Alttan Görünüm
- Soldan Görünüm
- Sağdan Görünüm
- AC Adaptörü Görünümü
- Ek Bilgi:
Önden Görünüm
(Şekil 1 Önden Görünüm)
| 1 | Mikrofon (İsteğe bağlı) | 2 | Deklanşöre sahip kamera (İsteğe bağlı) |
| 3 | Kamera Durumu LED'i (İsteğe bağlı) | 4 | Mikrofon (İsteğe bağlı) |
| 5 | Pil Durumu LED'i | 6 | Hoparlörler |
Üstten Görünüm

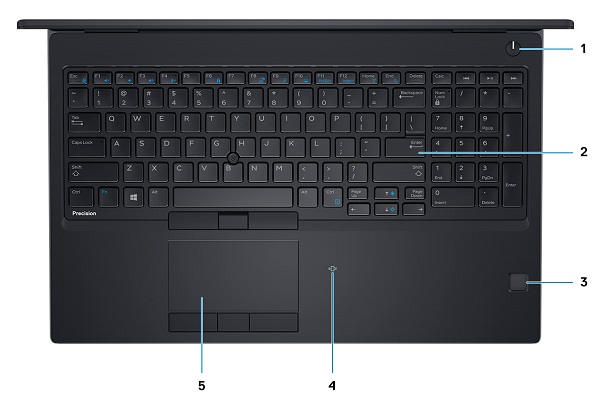

(Şekil 2 Üstten Görünüm)
| 1 | Güç Düğmesi | 2 | Klavye |
| 3 | Parmak İzi Okuyucu (İsteğe bağlı) | 4 | Temassız Kart Okuyucu (İsteğe Bağlı) |
| 5 | Dokunmatik yüzey |
Arkadan Görünüm
(Şekil 3: Arkadan Görünüm)
| 1 | Ethernet (NIC) Konnektörü | 2 | Mini DisplayPort Konnektörü |
| 3 | HDMI Konnektörü | 4 | Güç Konektörü |
Alttan Görünüm
(Şekil 4 Alttan Görünüm)
| 1 | Servis Etiketi |
Soldan Görünüm

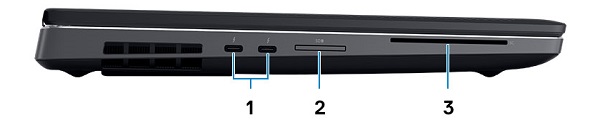

(Şekil 5 : Soldan Görünüm)
| 1 | Thunderbolt 3 C Tipi Konnektör | 2 | SD Kart Okuyucu |
| 3 | SmartCard Okuyucu |
Sağdan Görünüm
(Şekil 6 : Sağdan Görünüm)
| 1 | Kulaklık Konnektörü | 2 | PowerShare özellikli USB 3.1 Gen1 Konnektörü x2 |
| 3 | Güvenlik Kablosu Yuvası |
AC Adaptörü Görünümü
(Şekil 7 180 W Adaptör)
| Tip 180 W Serisi | Açıklama |
| Giriş Voltajı | 100 VAC - 240 VAC |
| Çıkış Akımı | 9,23 A (Sürekli) |
| Çıkış Gücü | 180 W |
| Çıkış Voltajı | 19,5 VDC |
Ek Bilgi:
- Precision 7540 için müşteri tarafından değiştirilebilir birimlere (CRU'lar) yönelik parça çıkarma rehberi
- Dell Precision 7540 Servis Kılavuzu
Cause
Geçerli değil.
Resolution
Geçerli değil.
