Точність 7540: Visual Guide для вашого комп'ютера
Summary: Ця стаття – наочний посібник із зовнішніх портів і функцій мобільної робочої станції Dell Precision 7540.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Примітка. Для більш детального опису кожної локації, будь ласка, перейдіть до посібників до системи за адресою www.dell.com/support
Зміст:
- Вид спереду
- Вид зверху
- Вид ззаду
- Вид знизу
- Вигляд зліва
- Вигляд праворуч
- Вигляд адаптера змінного струму
- Додаткова інформація:
Вид спереду

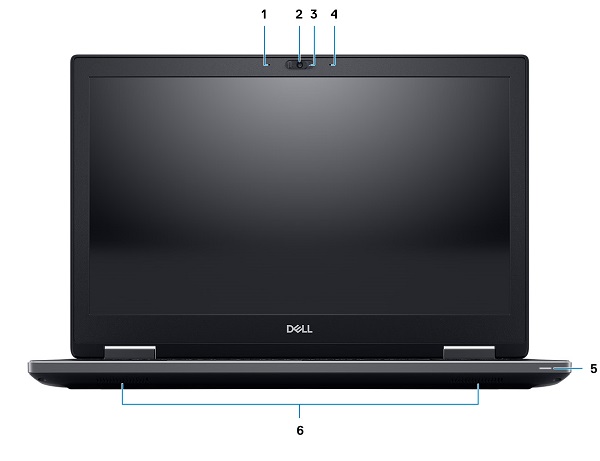

(Рис.1 Вигляд спереду)
| 1 | Мікрофон (необов'язково) | 2 | Камера з затвором (необов'язково) |
| 3 | Світлодіодний індикатор стану камери (додатково) | 4 | Мікрофон (необов'язково) |
| 5 | Світлодіод стану акумулятора | 6 | Динаміки |
Вид зверху

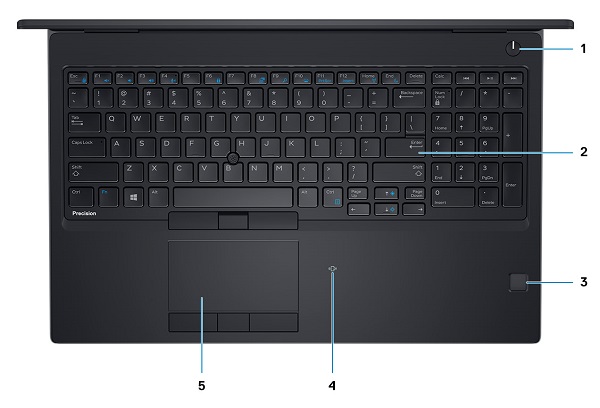

(Рис.2 Вигляд зверху)
| 1 | Кнопка живлення | 2 | Клавіатура |
| 3 | Сканер відбитків пальців (необов'язково) | 4 | Зчитувач безконтактних карток (опціонально) |
| 5 | Тачпад |
Вид ззаду

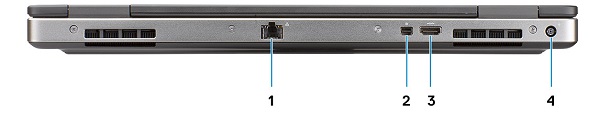

(Рис.3 Вид ззаду)
| 1 | Роз'єм Ethernet (NIC) | 2 | Роз'єм Mini DisplayPort |
| 3 | Роз'єм HDMI | 4 | Роз'єм живлення |
Вид знизу

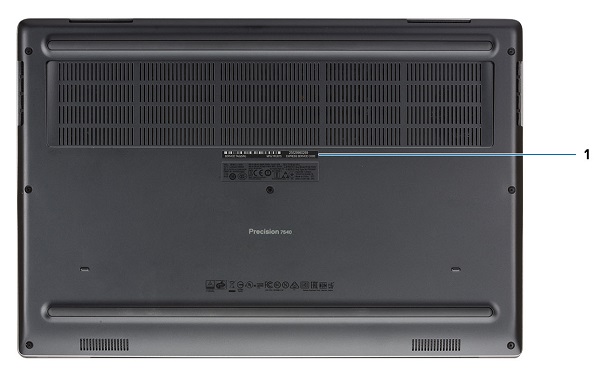

(Рис.4 Вигляд знизу)
| 1 | Сервісний тег |
Вигляд зліва

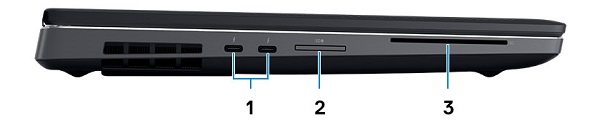

(Рис.5 Вигляд зліва)
| 1 | Роз'єм Thunderbolt 3 Type-C | 2 | Зчитувач карт SD |
| 3 | Зчитувач смарт-карток |
Вигляд праворуч

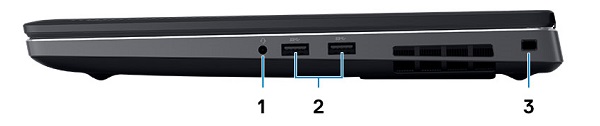

(Рис.6 Вигляд праворуч)
| 1 | Роз'єм гарнітури | 2 | Роз'єм USB 3.1 Gen1 x2 w / PowerShare |
| 3 | Гніздо для захисного кабелю |
Вигляд адаптера змінного струму
(Рис.7 Адаптер потужністю 180 Вт)
| Тип серії 180 Вт | Опис |
| Вхідна напруга | Від 100 В змінного струму до 240 В змінного струму |
| Вихідний струм | 9.23 A (безперервний) |
| Вихідна потужність | 180 Вт |
| Вихідна напруга | 19.5 В постійного струму |
Додаткова інформація:
- Precision 7540 Посібник зі зняття сльози для змінних одиниць клієнта (CRU)
- Посібник із обслуговування Dell Precision 7540
Cause
Не застосовується.
Resolution
Не застосовується.
