Dell EMC Unity: Durchführen einer groben Berechnung zur Bestimmung des nutzbaren Speicherplatzes in einem dynamischen Storage-Pool. (Vom Nutzer korrigierbar)

Dynamic Pools ist eine Pooltechnologie, die für All-Flash-Systeme in der Dell EMC Unity-OE-Version 4.2 und höher eingeführt wurde. Dynamic Pools ersetzen die bisherige Pooltechnologie, die jetzt als herkömmliche Pools bezeichnet wird, als Standardpooltyp für All-Flash-Systeme. Dynamic Pools nutzen erweiterte RAID-Techniken und verteiltes Sparing, um eine bessere Speicherauslastung und eine einfachere Planung als herkömmliche Pools zu bieten.

Unterstützte Konfiguration:

Das Dell EMC Unity-System muss All-Flash
sein Auf dem Dell EMC Unity-System muss OE 4.2 oder höher

ausgeführt werden.RAID-Breitenzuweisung während der Poolerstellung

Dynamische Pools sind der Standardpooltyp für All-Flash-Systeme, wenn sie in Unisphere erstellt werden.
Herkömmliche Pools können nur auf einem All-Flash-System über UEMCLI erstellt werden.

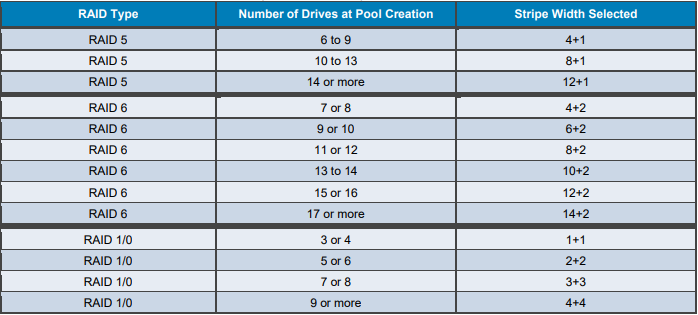

Die folgende Tabelle zeigt, welche RAID-Breite das Dell EMC Unity-System in Abhängigkeit von der Anzahl der Laufwerke auswählt, die während der anfänglichen Erstellung des Pools ausgewählt wurden:


So weisen dynamische Pools zugrunde liegende Laufwerke

zu In diesem Szenario erstellt der Kunde einen dynamischen Pool mit 16 Laufwerken, jedes Laufwerk 1.920 GB groß, und hat RAID-6-Schutz ausgewählt.

Basierend auf der obigen RAID-Breitenauswahltabelle wird eine RAID 6-Breite von 12+2 zugewiesen. Beim Erstellen eines dynamischen Pools werden alle 16x-Laufwerke für Daten-, Paritäts- und Reserve-Extent-Zuweisungen verwendet. Da der freie Extent-Speicherplatz für diesen dynamischen Pool ungefähr dem Wert von 1x Laufwerken entspricht, verwenden wir 15x Laufwerke Speicherplatz, um die Daten- und Paritäts-Extents zuzuweisen. Ein dynamischer Storage-Pool weist etwa 1x Laufwerke an Reserve-Extents für jeweils 31x Laufwerke im Pool zu.

Die Berechnung bricht als Brachen auf.

Der nutzbare Speicherplatz pro Laufwerk beträgt nach der Formatierung 1.751 GB.

Die Menge des nutzbaren Speicherplatzes für die Zuweisung von Daten und Paritäts-Extents.
1.751 GB * 15 = 26.355 GB

Da RAID-6-Daten und -Parität auf den Laufwerken rotieren und wir eine Breite von 12+2 haben, werden die Daten- und Paritäts-Extents alle 14-fachen Laufwerke rotiert, bis wir nicht mehr genügend Speicherplatz haben, um einen vollständigen 12+2-Stripe abzuschließen.
26.355 GB/14 = 1.882,5 GB

Da der nutzbare Speicherplatz innerhalb des dynamischen Pools direkt mit Daten-Extents zusammenhängt, d. h. gruppierten Rotationen von 12, müssen wir jetzt mit 12 multiplizieren.
1.882,5 GB * 12 = 22.590 GB

In unserem Beispiel zeigte der dynamische Storage-Pool nur einen nutzbaren Speicherplatz von 20,2 TB für den Kunden an, sodass wir 2.230,14 GB an "nicht erfasstem" Speicherplatz hatten. Die 2.230,14 GB Speicherplatz wurden jedoch von RAID-Gruppen-Metadaten, FLU-Metadaten, Metadaten im Zusammenhang mit Systemtreibern usw. verbraucht, weshalb das System diesen Speicherplatz dann für den "nutzbaren" Speicherplatz ausschließt, der dem Nutzer zur Verfügung steht, anstatt die vollen 22.590 anzuzeigen GB und zeigt 2.230,14 GB davon bereits an.

Relevante Wissensdatenbank-Artikel und -Dokumente:
https://support.emc.com/docu85573_Dell-EMC-Unity:-Dynamic-Pools---Overview.pdf?language=en_US
