NetWorker: Importowanie lub zastępowanie certyfikatów NMC podpisanych przez urząd certyfikacji

W tych instrukcjach opisano sposób zastąpienia domyślnego certyfikatu NetWorker z podpisem własnym certyfikatem certyfikatem podpisanym przez instytucję certyfikującą dla konsoli NetWorker Management Console (NMC). Ten artykuł bazy wiedzy zawiera instrukcje dotyczące serwerów NMC z systemem Windows i Linux.

Proces zastępowania certyfikatów z podpisem własnym NetWorker Server Authentication Service (Authc) i NetWorker Web User Interface (NWUI) certyfikatami podpisanymi przez CA został szczegółowo opisany w następujących bazach wiedzy specyficznych dla danego systemu operacyjnego:

• NetWorker: Importowanie lub wymiana certyfikatów podpisanych przez urząd certyfikacji dla "Authc" i "NWUI" (Linux)
• NetWorker: Importowanie lub zastępowanie certyfikatów podpisanych przez urząd certyfikacji dla "Authc" i "NWUI" (Windows)

Związane z tym certyfikaty:

• <server>.csr: Żądanie podpisania certyfikatu serwera konsoli zarządzającej NetWorker Management Console

• <server>.key: Klucz prywatny serwera konsoli zarządzającej NetWorker Management Console

• <server>.crt: Certyfikat serwera NetWorker Management Console podpisany przez instytucję certyfikującą

• <CA>.crt: Certyfikat główny CA

• <ICA>.crt: Certyfikat pośredni CA (opcjonalny, jeśli jest dostępny)

Przed rozpoczęciem:

Ten proces wykorzystuje narzędzie OpenSSL. To narzędzie jest domyślnie dostarczane w systemach operacyjnych Linux; jednak nie jest uwzględniony w systemach Windows. Skonsultuj się z administratorem systemu w sprawie instalacji OpenSSL. Wymagana wersja OpenSSL różni się w zależności od zainstalowanej wersji NetWorker.

• NetWorker w wersji 19.8 lub starszej wymaga openssl w wersji 1.0.2
• NetWorker od 19.9 do 19.11 wymaga openssl w wersji 1.1.1n

Wersję OpenSSL można zidentyfikować w następujący sposób:

Linux:

# openssl version

Windows:

1. Z Eksploratora plików systemu Windows przejdź do lokalizacji openssl.exe. Ta ścieżka może się różnić w zależności od sposobu instalacji OpenSSL.
2. Otwórz plik openssl.exe i przejdź do zakładki Details . Pole Wersja produktu zawiera szczegółowe informacje o wersji OpenSSL:

Alternatywnie, jeśli ścieżka openssl.exe pliku jest częścią systemowej zmiennej PATH, możesz uruchomić polecenie "openssl version" z wiersza poleceń administratora; W przeciwnym razie można zmienić katalog (cd) na katalog openssl.exe.

Wygeneruj klucz prywatny i plik żądania podpisania certyfikatu (CSR), aby dostarczyć je do urzędu certyfikacji.

1. Na serwerze NMC użyj narzędzia wiersza poleceń OpenSSL, aby utworzyć plik klucza prywatnego serwera NetWorker (<server>.key) i plik CSR (<server>.csr).
   Linux:

# openssl req -new -newkey rsa:4096 -nodes -out /tmp/<server>.csr -keyout /tmp/<server>.key

Windows:

set openssl="<Full system path to the openssl.exe file>"
%openssl% req -new -newkey rsa:4096 -nodes -out "C:\tmp\<server>.csr" -keyout "C:\tmp\<server>.key"

2. Wyślij plik CSR (<server>.csr) do urzędu certyfikacji, aby wygenerować plik certyfikatu podpisanego przez instytucję certyfikującą (<server>.crt). Urząd certyfikacji powinien dostarczyć plik certyfikatu podpisanego przez instytucję certyfikującą (<server>.crt), certyfikat główny (<CA>.crt) oraz wszelkie pośrednie certyfikaty urzędu certyfikacji (<ICA>.crt).

Serwery Linux NetWorker Management Console (NMC):

1. Pobierz certyfikaty podpisane przez instytucję certyfikującą w pojedynczych plikach kluczy lub pojedynczym pliku w formacie PFX.
2. Jeśli certyfikaty podpisane przez urząd certyfikacji znajdują się w jednym pliku PFX, klucz prywatny i certyfikat podpisany przez urząd certyfikacji można wyodrębnić tak jak w przypadku narzędzia OpenSSL (system Windows może nie mieć zainstalowanego OpenSSL, można go zainstalować oddzielnie).

# openssl pkcs12 -in <file>.pfx -out <server>.key -nodes -nocerts

# openssl pkcs12 -in <file>.pfx -out <server>.crt -nokeys

B. Sprawdź integralność pliku server.key i pliku server.crt.

# openssl pkey -in <server>.key -pubout -outform pem | sha256sum

# openssl x509 -in <server>.crt -pubkey -noout -outform pem | sha256sum

C. Przekonwertuj klucz prywatny, certyfikat serwera podpisany przez instytucję certyfikującą, główny urząd certyfikacji (i wszelkie certyfikaty pośrednie) na format PEM.

# openssl rsa -in <server>.key -outform pem -out server.key.pem

# openssl x509 -in <server>.crt -outform pem -out server.crt.pem

# openssl x509 -in CA.crt -outform pem -out CA.crt.pem

# openssl x509 -in ICA.crt -outform pem -out ICA.crt.pem

# cat server.key.pem CA.crt.pem ICA.crt.pem server.crt.pem > cakey.pem

3. Wyłącz usługę gst serwera NMC:

# systemctl stop gst

4. Zrób kopię istniejącego pliku cakey.pem, a następnie zamień domyślny plik na ten utworzony w kroku 2, D.

# cp /opt/lgtonmc/etc/cakey.pem /opt/lgtonmc/etc/cakey.pem_orig
# cp cakey.pem /opt/lgtonmc/etc/cakey.pem

5. Utwórz kopię pliku server.crt i plików server.key serwera NMC, a następnie zastąp oryginalne pliki podpisanym server.crt i server.key:

# cp /opt/lgtonmc/apache/conf/server.crt /opt/lgtonmc/apache/conf/server.crt_orig
# cp <server>.crt  /opt/lgtonmc/apache/conf/server.crt
# cp /opt/lgtonmc/apache/conf/server.key /opt/lgtonmc/apache/conf/server.key_orig
# cp <server>.key /opt/lgtonmc/apache/conf/server.key

6. Uruchom usługę gst serwera NMC:

# systemctl start gst

7. Monitoruj plik /opt/lgtonmc/logs/gstd.raw serwera NMC pod kątem błędów.

NetWorker: Jak używać nsr_render_log do renderowania pliku dziennika .raw

Weryfikacja:

Kiedy usługa gst serwera NMC jest uruchomiona, porównaj odcisk palca certyfikatu podpisanego przez instytucję certyfikującą z odciskiem palca portu serwisowego gst NMC (9000):

# openssl x509 -in <server>.crt -fingerprint -sha256 -noout
# openssl x509 -in <(openssl s_client -connect localhost:9000 -prexit 2>/dev/null </dev/null | sed -n -e '/BEGIN\ CERTIFICATE/,/END\ CERTIFICATE/ p') -fingerprint -sha256 -noout

Odcisk palca SHA256 tych dwóch poleceń powinien być zgodny.

Przykład:

[root@lnx-srvr01 ~]# openssl x509 -in lnx-srvr01.crt -fingerprint -sha256 -noout
sha256 Fingerprint=33:FF:25:13:A2:C7:59:1C:F0:D6:F3:F7:5D:10:6A:83:7A:2C:4E:20:4B:52:DD:3C:FA:D4:59:1B:6B:44:D6:A2

[root@lnx-srvr01 ~]# openssl x509 -in <(openssl s_client -connect localhost:9000 -prexit 2>/dev/null </dev/null | sed -n -e '/BEGIN\ CERTIFICATE/,/END\ CERTIFICATE/ p') -fingerprint -sha256 -noout
sha256 Fingerprint=33:FF:25:13:A2:C7:59:1C:F0:D6:F3:F7:5D:10:6A:83:7A:2C:4E:20:4B:52:DD:3C:FA:D4:59:1B:6B:44:D6:A2

Serwery Windows NetWorker Management Console (NMC):

1. Pobierz certyfikaty podpisane przez instytucję certyfikującą w pojedynczych plikach kluczy lub pojedynczym pliku w formacie PFX.
2. Jeśli certyfikaty podpisane przez urząd certyfikacji znajdują się w jednym pliku PFX, klucz prywatny i certyfikat podpisany przez urząd certyfikacji można wyodrębnić tak jak w przypadku narzędzia OpenSSL (system Windows może nie mieć zainstalowanego OpenSSL, można go zainstalować oddzielnie).

%openssl% pkcs12 -in <file>.pfx -out <server>.key -nodes -nocerts

%openssl% pkcs12 -in <file>.pfx -out <server>.crt -nokeys

B. Sprawdź integralność pliku server.key i pliku server.crt.

%openssl% pkey -in <server>.key -pubout -outform pem | %openssl% dgst -sha256

%openssl% x509 -in <server>.crt -pubkey -noout -outform pem | %openssl% dgst -sha256

C. Przekonwertuj klucz prywatny, certyfikat serwera podpisany przez instytucję certyfikującą, główny urząd certyfikacji (i wszelkie certyfikaty pośrednie) na format PEM.

%openssl% rsa -in <server>.key -outform pem -out C:\tmp\server.key.pem

%openssl% x509 -in <server>.crt -outform pem -out C:\tmp\server.crt.pem

PS C:\tmp> get-content server.key.pem,server.crt.pem | out-file cakey.pem

3. Wyłącz usługę gst serwera NMC:

net stop gstd

4. Zrób kopię oryginalnego cakey.pem, a następnie umieść w jego miejscu połączony CA podpisany cakey.pem:

copy "C:\Program Files\EMC NetWorker\Management\GST\etc\cakey.pem" "C:\Program Files\EMC NetWorker\Management\GST\etc\cakey.pem_orig"
copy C:\tmp\cakey.pem "C:\Program Files\EMC NetWorker\Management\GST\etc\cakey.pem"

5. Utwórz kopię pliku server.crt i plików server.key serwera NMC, a następnie zastąp oryginalne pliki podpisanym server.crt i server.key:

copy "C:\Program Files\EMC NetWorker\Management\GST\apache\conf\server.crt" "C:\Program Files\EMC NetWorker\Management\GST\apache\conf\server.crt_orig"
copy "C:\Program Files\EMC NetWorker\Management\GST\apache\conf\server.key" "C:\Program Files\EMC NetWorker\Management\GST\apache\conf\server.key_orig"
copy <server>.crt "C:\Program Files\EMC NetWorker\Management\GST\apache\conf\server.crt"
copy <server>.key "C:\Program Files\EMC NetWorker\Management\GST\apache\conf\server.key"

net start gstd

%openssl% x509 -in <server>.crt -fingerprint -sha256 -noout
%openssl% s_client -connect localhost:9000 -showcerts 2>nul | %openssl% x509 -noout -fingerprint -sha256

C:\tmp>%openssl% x509 -in win-srvr02.crt -fingerprint -sha256 -noout
SHA256 Fingerprint=B9:4A:1E:64:AA:1A:38:88:7B:D3:72:70:A2:32:D5:9A:D1:33:50:93:00:35:D6:9B:8D:AE:59:92:B1:66:46:DE

C:\tmp>%openssl% s_client -connect localhost:9000 -showcerts 2>nul | %openssl% x509 -noout -fingerprint -sha256
SHA256 Fingerprint=B9:4A:1E:64:AA:1A:38:88:7B:D3:72:70:A2:32:D5:9A:D1:33:50:93:00:35:D6:9B:8D:AE:59:92:B1:66:46:DE

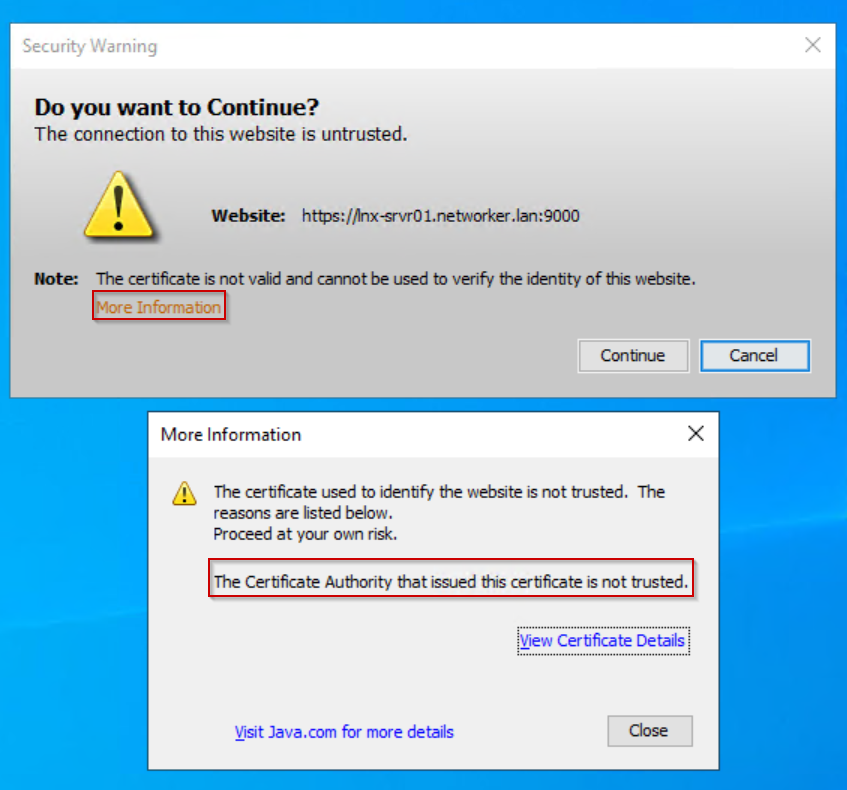

Nawet po zastąpieniu certyfikatu z podpisem własnym NMC certyfikatem podpisanym przez instytucję certyfikującą podczas łączenia się z serwerem NMC z poziomu programu uruchamiającego NMC może zostać wyświetlone następujące ostrzeżenie:

Kliknij przycisk "View Certificate Details". Szczegóły certyfikatu potwierdzają, czy jest używany certyfikat podpisany przez urząd certyfikacji.

Ostrzeżenie pojawia się, ponieważ w zaufanych certyfikatach głównych klienta NMC brakuje podpisanego certyfikatu.


To ostrzeżenie można zignorować; opcjonalnie certyfikat podpisany przez instytucję certyfikującą serwera NMC można również zaimportować do zaufanych certyfikatów głównych klienta NMC:

1. Umieść certyfikat z podpisem CA serwera NMC (<server.crt>) na hoście klienta NMC w wybranym folderze.
2. Otwórz właściwości certyfikatu podpisanego przez instytucję certyfikującą.
3. Kliknij opcję Zainstaluj certyfikat.
4. Wybierz opcję Komputer lokalny.
5. Wybierz pozycję Umieść wszystkie certyfikaty w następującym magazynie.
6. Kliknij przycisk Przeglądaj.
7. Wybierz opcję Zaufane główne urzędy certyfikacji, a następnie kliknij przycisk OK.
8. Kliknij przycisk Dalej.
9. Kliknij przycisk Finish.
10. Zostanie wyświetlony komunikat informujący, czy import się nie powiódł, czy też się powiódł.
11. We właściwościach certyfikatu podpisanego przez instytucję certyfikującą kliknij przycisk OK.

Podczas następnego uruchomienia NMC ostrzeżenie o zabezpieczeniach nie jest wyświetlane.
