Avamar: Forstå Avamar Gen4s-nettverkskonfigurasjon

• Alle noder (lagring og verktøy) skal ha samme tilkobling som i figuren nedenfor
• Verktøy- og lagringsnoder koblet via BOND0 (eth0 + eth2) til eksterne kundesvitsjer
• Forsynings- og lagringsnoder kobles via BOND1 (eth1+eth3) til de interne svitsjene (Switch-A + Switch-B)
• Akseleratornoden kobles ikke til intern svitsj

• Bindinger kan enten konfigureres som belastningsfordeling eller aktiv-passiv (men Avamar støtter bare aktiv-passiv).
  • Belastningsfordeling: Nettverkstrafikken er lik balansert over maskinens nettverksgrensesnittkontrollere (NIC)
  • Active Passive: Det er én nettverksgrensesnittkontroller (NIC) aktiv mens en annen NIC er i hvilemodus. Hvis det aktive NIC-et går ned, blir et annet NIC aktivt. Dette støtter feiltoleranse
  • Active-Backup gir feiltoleranse uten belastningsfordeling og sender alle pakker gjennom det eneste aktive grensesnittet. Grensesnittet endres bare hvis det aktive grensesnittet mislykkes.

cat /proc/net/bonding/bond0

cat /proc/net/bonding/bond1

Eksempel på en belastningsbalanserende obligasjon (støttes ikke i Avamar):

cat /proc/net/bonding/bond1 | grep Mode

Bonding Mode: adaptive load balancing

Eksempel på en aktiv sikkerhetskopi-obligasjon:

cat /proc/net/bonding/bond1 | grep Mode

Bonding Mode: fault-tolerance (active-backup)

For konfigurasjoner med høy tilgjengelighet pluss alternativer for replikering og administrasjonstrafikk:

Et dedikert nettverk kan konfigureres for utgående replikerings- eller administrasjonstrafikk i henhold til figuren nedenfor:

Konfigurere RMM-porten (Remote Monitoring and Management):

• Remote Monitoring and Management (RMM) er programvare for ekstern administrasjon
• På en Avamar-node er det en tjeneste som kjøres på hver node for å gi verktøy for å overvåke, feilsøke og potensielt utføre reparasjoner over kundenettverket
• RMM kan konfigureres som en delt port eller dedikert port

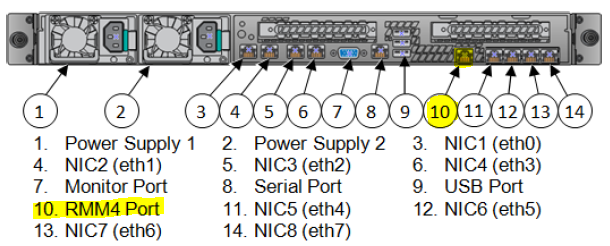

Figuren nedenfor er et eksempel på en dedikert port:

• Hvis RMM4-funksjonalitet brukes og er satt til delt, er standard delt port NIC1 (eth0) på hver node.

Hvis du vil kontrollere RMM-innstillingene, bruker du kommandoene nedenfor for den aktuelle kanalen

For delt port (kanal 1):

mapall --user=root --noerror --all+ 'ipmitool lan print 1 | egrep "Address|Mask|Gateway" | egrep -v "MAC|Backup" '

--Eller--

mapall --noerror --user=root --all+ 'hostname && ipmitool lan print 1 | grep "IP\|Mask" |grep -v "Header\|Source"'

For dedikert port (kanal 3):

mapall --user=root --noerror --all+ 'ipmitool lan print 3 | egrep "Address|Mask|Gateway" | egrep -v "MAC|Backup" '

--Eller--

mapall --noerror --user=root --all+ 'hostname && ipmitool lan print 3 | grep "IP\|Mask" |grep -v "Header\|Source"'

• Hvis du vil ha mer informasjon om nettverkskonfigurasjoner, kan du se artiklene nedenfor:
• For Gen4 Single Node rutenett: Installasjonsveiledning for Avamar Data-Store 4. generasjons enkeltnode (side 34)
• For Gen4 Multi-Node rutenett: Installasjonsveiledning for Avamar Data-Store 4. generasjons multinode for kunde (side 45)
• For Gen4s Single og Multi-Node rutenett: Omfattende referanseveiledning for Avamar Data-Store Gen4S (kapittel 3, side 29)
