Avamar：了解 Avamar 第 4s 代网络配置

• 所有节点（存储和实用程序）都应具有下图中相同的连接
• 通过 BOND0 （eth0+eth2） 连接到外部客户交换机的实用程序和存储节点
• 实用程序和存储节点通过 BOND1 （eth1+eth3） 连接到内部交换机 （Switch-A + Switch-B）
• 加速器节点未连接到内部交换机

• 绑定可以配置为负载平衡或主动-被动（但 Avamar 仅支持主动-被动）。
  • 负载均衡：网络流量在计算机的网络接口控制器 （NIC） 上均匀平衡
  • 主动被动：有一个网络接口控制器 （NIC） 处于活动状态，而另一个 NIC 处于睡眠状态。如果活动 NIC 发生故障，另一个 NIC 将变为活动状态。这支持容错
  • 主动备份提供容错功能，但不进行负载均衡，并通过单个主动接口发送所有数据包。仅当活动接口出现故障时，接口才会更改。

cat /proc/net/bonding/bond0

cat /proc/net/bonding/bond1

负载平衡绑定示例（在 Avamar 中不受支持）：

cat /proc/net/bonding/bond1 | grep Mode

Bonding Mode: adaptive load balancing

活动-备份绑定的示例：

cat /proc/net/bonding/bond1 | grep Mode

Bonding Mode: fault-tolerance (active-backup)

对于高可用性配置以及复制和管理流量选项：

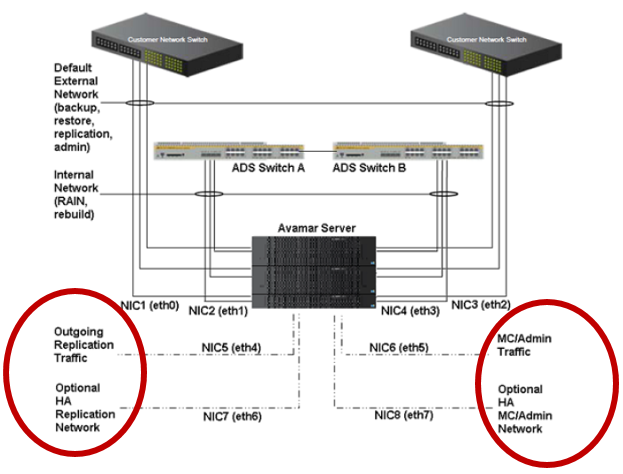

可以根据下图为传出复制或管理流量配置专用网络：

配置远程监控和管理 （RMM） 端口：

• 远程监控和管理 （RMM） 是远程管理应用程序软件
• 在 Avamar 节点上，它是在每个节点上运行的一项服务，以提供用于通过客户网络进行监视、故障处理和可能的维修的工具
• RMM 可以配置为共享端口或专用端口

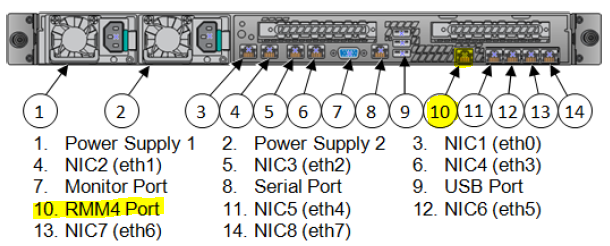

下图是专用端口的示例：

• 如果使用 RMM4 功能并将其设置为共享，则默认共享端口是每个节点上的 NIC1 （eth0）。

要检查 RMM 设置，请对相应的通道使用以下命令

对于共享端口（通道 1）：

mapall --user=root --noerror --all+ 'ipmitool lan print 1 | egrep "Address|Mask|Gateway" | egrep -v "MAC|Backup" '

--或--

mapall --noerror --user=root --all+ 'hostname && ipmitool lan print 1 | grep "IP\|Mask" |grep -v "Header\|Source"'

对于专用端口（通道 3）：

mapall --user=root --noerror --all+ 'ipmitool lan print 3 | egrep "Address|Mask|Gateway" | egrep -v "MAC|Backup" '

--或--

mapall --noerror --user=root --all+ 'hostname && ipmitool lan print 3 | grep "IP\|Mask" |grep -v "Header\|Source"'

• 有关网络配置的详细信息，请查看以下文章：
• 对于第 4 代单节点网格：Avamar Data-Store 第 4 代单节点客户安装指南（第 34 页）
• 对于第 4 代多节点网格：《Avamar Data-Store Gen4 多节点客户安装指南》（第 45 页）
• 对于第 4 代单节点和多节点网格：Avamar 数据存储第 4S 代全面参考指南（第 3 章，第 29 页）
