Data Domain: Konfigurace skupin rozhraní pro replikaci MFR (Managed File Replication)

Kroky pro uživatelské rozhraní (UI)

Přidání cesty replikace do skupiny rozhraní

Karta IP Network slouží k přidání cest replikace do skupin rozhraní.
Kroky

1. Vyberte položku Protocols > DD Boost > IP Network.

2. V části Configured Replication Paths klikněte na tlačítko Add (+).

3. Zadejte hodnoty pro fondy MTree, vzdáleného hostitele nebo obojí.

4. Vyberte dříve nakonfigurovanou skupinu rozhraní a klikněte na tlačítko OK.

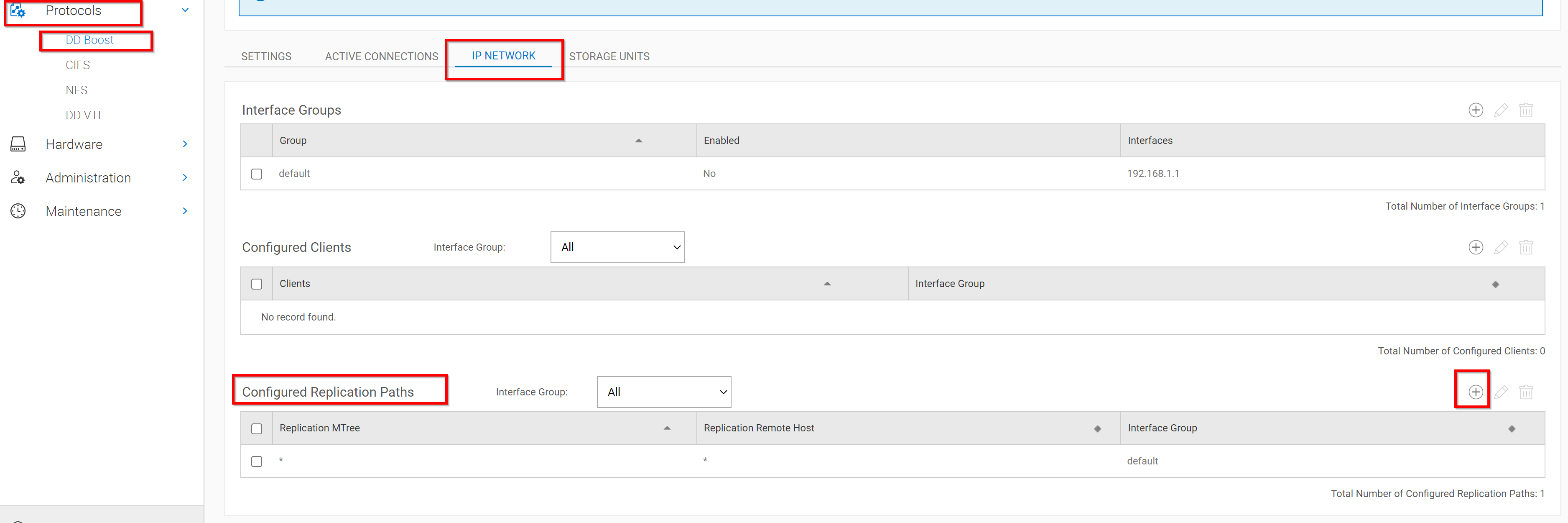

   Na výše uvedeném snímku obrazovky vidíte, že pro cesty replikace a vzdálené hostitele byla zadána hodnota *. Jedná se o nejjednodušší konfiguraci, která umožňuje replikaci MFR používat libovolné rozhraní ve skupinách rozhraní.

Úprava cesty replikace pro skupinu rozhraní

Karta IP Network slouží k úpravě cest replikace pro skupiny rozhraní.
Kroky

1. Vyberte položku Protocols > DD Boost > IP Network.

2. V části Configured Replication Paths vyberte cestu replikace.

3. Klikněte na možnost Edit (tužka).

4. Upravte některé nebo všechny hodnoty pro fondy MTree, vzdáleného hostitele nebo skupinu rozhraní.

5. Klikněte na tlačítko OK.

Odstranění cesty replikace pro skupinu rozhraní

Na kartě IP Network odstraňte cesty replikace pro skupiny rozhraní.
Kroky

1. Vyberte položku Protocols > DD Boost > IP Network.

2. V části Configured Replication Paths vyberte cestu replikace.

3. Klikněte na tlačítko Delete(X).

4. V dialogovém okně Delete Replication Paths klikněte na tlačítko OK.

Postup nastavení skupin rozhraní pro replikaci MFR v rozhraní příkazového řádku

Skupiny DDboost Ifgroup pro replikaci

DDOS verze 6.0 a vyšší

# ifgroup create <group-name>
Example: # ifgroup create Repl

# ifgroup replication assign <group-name> {mtree mtree-path | remote hostname | mtree mtree-path remote hostname}

Example:  # ifgroup replication assign Repl mtree /data/col1/REPLX remote ddp-880-1.datadomain.com
Assigned replication mtree "/data/col1/REPLX" with remote "ddp-880-1.datadomain.com" to ifgroup "Repl".

V konfiguraci názvu hostitele se rozlišují velká a malá písmena. Tento příkaz však automaticky převede název zadaný velkými písmeny na malá. Při upgradu se všechny dříve nakonfigurované názvy hostitelů automaticky převedou na malá písmena.

Removing DDboost Ifgroups for Replication

DDOS version 6.0 higher

# ifgroup replication unassign <group-name> {mtree mtree-path | remote hostname | mtree mtree-path remote hostname}
Unassign a replication MTree and remote host from group-name. Role required: admin, limited-admin.

Example:  # ifgroup replication unassign Repl mtree /data/col1/REPLX remote ddp-880-1.datadomain.com 10GLab
Unassigned replication mtree "/data/col1/REPLX" with remote "ddp-880-1.datadomain.com" from ifgroup "Repl".

Additional Information

In order for ifgroups to replicate all ddboost data; please use the following command:

6.0+:  # ifgroup replication assign <group name> mtree * remote *

This is recommended and should be performed on both source and destination systems

Skupiny rozhraní pro replikaci MFR (Managed File Replication): lze použít k řízení rozhraní používaných pro replikace DD Boost MFR, ke směrování připojení replikace přes určitou síť a k použití více síťových rozhraní s velkou šířkou pásma a spolehlivostí pro podmínky převzetí služeb při selhání. Podporovány jsou všechny typy IP adres systému ochrany – IPv4 nebo IPv6, alias IP/VLAN IP a agregace LACP/převzetí služeb při selhání.

Bez použití skupin rozhraní vyžaduje konfigurace replikace několik kroků:

1. Přidání položky do souboru /etc/hosts na zdrojovém systému pro cílový systém a pevné zakódování jednoho ze síťových rozhraní privátní sítě LAN coby cílové IP adresy.

2. Přidání trasy ze zdrojového systému do cílového systému s určením fyzického nebo virtuálního portu ve zdrojovém systému na vzdálenou cílovou IP adresu.

3. Konfigurace protokolu LACP prostřednictvím sítě na všech přepínačích mezi systémy pro vyrovnávání zátěže a převzetí při selhání.

4. Vyžádání, aby různé aplikace používaly různé názvy pro cílový systém, aby nedocházelo ke konfliktům názvů v souboru /etc/hosts soubor.
   Použití skupin rozhraní pro replikaci zjednodušuje tuto konfiguraci pomocí příkazů DDOS System Manager nebo DDOS CLI.
   Použití skupin rozhraní ke konfiguraci cesty replikace umožňuje:

   • Přesměrovat IP adresu přeloženou pomocí názvu hostitele z veřejné sítě pomocí jiné privátní systémové IP adresy.
   • Identifikovat skupinu rozhraní na základě nakonfigurovaných kritérií výběru a poskytnout jednu skupinu rozhraní, kde jsou všechna rozhraní dosažitelná z cílového systému.
   • Vybrat rozhraní privátní sítě ze seznamu rozhraní patřících do skupiny a zajistit, že je rozhraní v pořádku.
   • Zajistit vyrovnávání zatížení napříč více systémovými rozhraními v rámci stejné privátní sítě.
   • Poskytnout rozhraní převzetí služeb při selhání pro obnovení rozhraní skupiny rozhraní.
   • Poskytnout převzetí služeb při selhání hostitele, pokud je nakonfigurovaný ve zdrojovém systému.
   • Použít překlad síťových adres (NAT). Pořadí výběru pro určení shody skupiny rozhraní pro replikaci souboru:
     1. Cesta k místnímu fondu MTree (jednotka úložiště) a konkrétní název hostitele vzdáleného systému
     2. Cesta k místnímu fondu MTree (jednotka úložiště) s libovolným názvem hostitele vzdáleného systému
     3. Libovolná cesta k jednotce úložiště (MTree) s konkrétním názvem hostitele systému: Stejný fond MTree se může vyskytovat ve více skupinách rozhraní pouze v případě, že má jiný název hostitele systému.
        Stejný název hostitele systému se může vyskytovat ve více skupinách rozhraní pouze v případě, že má jinou cestu MTree.
        Očekává se, že název vzdáleného hostitele bude plně kvalifikovaný název domény, například dd9900-1.example.com.
        Výběr skupiny rozhraní se provádí místně ve zdrojovém i cílovém systému, nezávisle na sobě.
        U replikační sítě WAN musí být nakonfigurována pouze skupina vzdálených rozhraní, protože zdrojová IP adresa odpovídá bráně pro vzdálenou IP adresu.
