Latitude 5590 : guide de votre ordinateur en images
Résumé: Cet article est un guide visuel des ports externes et des fonctionnalités de l’ordinateur portable Dell Latitude 5590.
Cet article concerne
Cet article ne concerne pas
Cet article n’est associé à aucun produit spécifique.
Toutes les versions du produit ne sont pas identifiées dans cet article.
Symptômes
L’article suivant fournit un guide visuel de votre ordinateur Latitude 5590 et répertorie ses ports externes et ses fonctionnalités.
Remarque : pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/support
Sommaire :
- Vue avant
- Vue du dessus
- Vue arrière
- Vue du numéro de série
- Vue latérale gauche
- Affichage de gauche à droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Vue avant

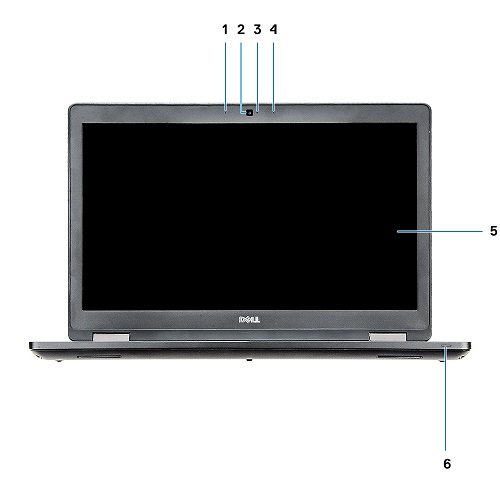

(Fig.1 Vue avant)
| 1 | Microphone matriciel | 2 | Caméra (en option) |
| 3 | Voyant d’état de la Webcam | 4 | Microphone matriciel |
| 5 | Écran LCD | 6 | LED d’état de charge et de batterie |
Remarque : Cet ordinateur peut être livré avec un module de caméra HD.
Vue du dessus

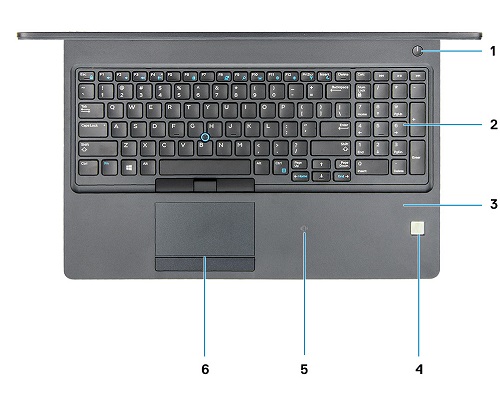

(Fig.2 Vue du dessus)
| 1 | Bouton d’alimentation/Voyant d’état de l’alimentation | 2 | Clavier |
| 3 | Repose-mains | 4 | Lecteur d’empreintes digitales (en option) |
| 5 | Récepteur NFC (en option) | 6 | Pavé tactile |
Vue arrière

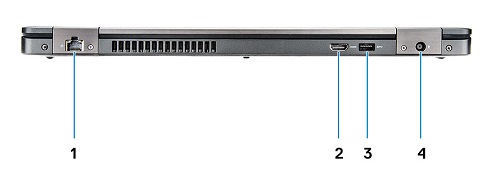

(Fig. 3 Vue arrière)
| 1 | Connecteur réseau (carte NIC) | 2 | Connecteur HDMI |
| 3 | Connecteur USB 3.1 Gen1 | 4 | Connecteur d'alimentation |
Vue du numéro de série

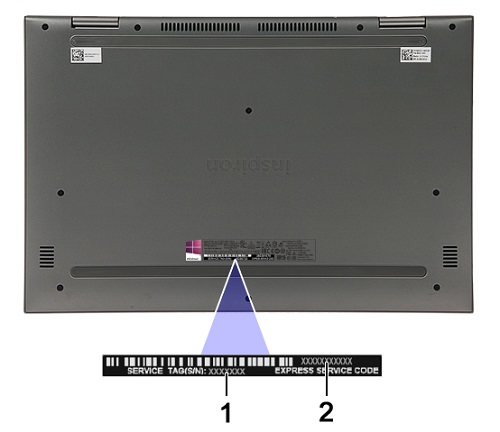

(Fig.4 Vue du numéro de série)
| 1 | Numéro de série | 2 | Code de service express |
Vue latérale gauche

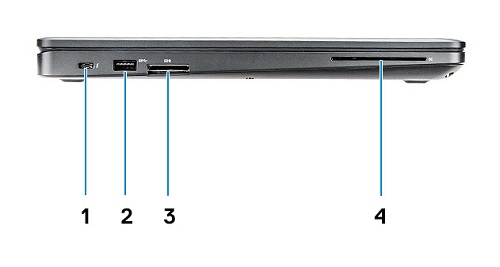

(Fig. 5 Vue du côté gauche)
| 1 | DisplayPort sur USB Type-C | 2 | Connecteur USB 3.1 Gen1 |
| 3 | Lecteur de carte SD | 4 | Lecteur de carte intelligent (en option) |
Affichage de gauche à droite

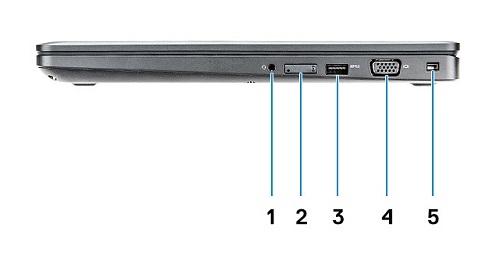

(Fig. 6 Vue du côté droit)
| 1 | Connecteur de casque/microphone | 2 | Logement de carte SIM (en option) |
| 3 | Connecteur USB 3.1 Gen1 | 4 | Connecteur VGA |
| 5 | Emplacement de verrou Noble Wedge |
Vue de l'adaptateur CA
(Fig.7 Adaptateur 65 W)
| Série Type 65W | Description |
| Tension en entrée | 100 V CA à 240 V CA |
| Courant de sortie | 3,34 A (continu) |
| Alimentation de sortie | 65 W |
| Tension de sortie | 19,5 V CC |
(Fig.8 Adaptateur 90 W)
| Type 90 W série E4 en option | Description |
| Tension en entrée | 100 V CA à 240 V CA |
| Courant de sortie | 4,62 A (continu) |
| Alimentation de sortie | 90 W |
| Tension de sortie | 19,5 V CC |
Informations supplémentaires :
- Guide de démontage et retrait des unités remplaçables par l’utilisateur sur les ordinateurs Latitude 5590
- Manuel du propriétaire Latitude 5590
