VxRail: MTU 확인 - 대용량 패킷으로 ping

요약: 이 문서에서는 MTU 확인(패킷 크기가 큰 ping)에 경고가 표시되는 경우 문제 해결 단계에 대해 설명합니다.

이 문서는 다음에 적용됩니다. 이 문서는 다음에 적용되지 않습니다. 이 문서는 특정 제품과 관련이 없습니다. 모든 제품 버전이 이 문서에 나와 있는 것은 아닙니다.
기타 리소스 확인

증상

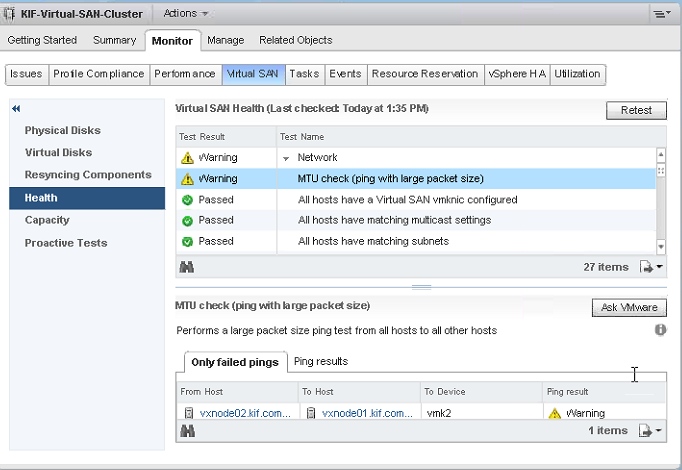

클러스터>모니터 >vSAN에서

MRU 검사의 경고 Ping 결과

원인

MTU 확인(대용량 패킷 핑) 경고는 스위치와 vSphere 환경 간의 일치하지 않는 MTU에서 발생할 수 있습니다.

실패의 원인은 vmknic 의 MTU가 9000이고 물리적 스위치는 MTU 1500을 적용합니다. 이는 소스가 패킷을 프래그먼트화하지 않고 물리적 스위치가 패킷을 삭제하기 때문입니다.

결함이 있는 네트워크 하드웨어(노드 SFP, 네트워크 카드, 케이블, 스위치 포트/SFP)도 MTU 검사(대용량 패킷 핑) 경고를 트리거하는 것으로 알려져 있습니다.

해결

문제 해결 단계:

  1. ToR 스위치와 모든 vSphere 구성 요소의 MTU 크기를 확인합니다. Dvs vmks, vmknics. MTU 크기에 문제가 없는 경우 2단계로 이동합니다.
  2. 스위치 포트, ESXi 또는 두 호스트 모두에서 CRC 오류. 이 상태 점검 테스트에 대한 자세한 내용은 Broadcom 문서 vSAN 상태 서비스 - 네트워크 상태 - 호스트, 소규모 및 대규모 ping 테스트(외부 링크)를 참조하십시오.

MTU 설정을 확인합니다.

스위치 공급업체 설명서에 따라 ToR 스위치 MTU 설정을 확인합니다.

vSphere MTU 설정을 확인합니다.

노드의 MTU 설정을 확인하고 portgroup MTU 경고 메시지에서 참조:

[username@vxnode03:~] esxcfg-vmknic -l | grep vmk2
vmk2       16384                                   IPv4      192.168.121.3                           255.255.255.0   192.168.121.255 00:00:00:00:00:00 1500    65535     true    STATIC
defaultTcpipStack
vmk2       16384                                   IPv6      fe80::250:56ff:fe6f:e3c9                64                              00:00:00:00:00:00 1500    65535     true    STATIC, PREFERRED
defaultTcpipStack

DVS에 대한 MTU 설정을 확인합니다.

[username@vxnode03:~] esxcfg-vswitch -l
DVS Name         Num Ports   Used Ports  Configured Ports  MTU     Uplinks
VMware HCIA Distributed Switch  4352        9           512               1500    vmnic1,vmnic0

  DVPort ID           In Use      Client
  0                   1           vmnic0
  1                   1           vmnic1
  2                   0
  3                   0
  4101                1           vmk1
  8205                1           vmk0
  16400               1           vmk2
  8208                1           vmk3

에서 MTU를 확인합니다. vmnics파일로 교체합니다.

[username@vxnode03:~] esxcfg-nics -l
Name    PCI          Driver      Link Speed     Duplex MAC Address       MTU    Description
vmnic0  0000:01:00.0 ixgbe       Up   10000Mbps Full   00:00:00:00:00:00 1500   Intel Corporation Ethernet Controller X540-AT2
vmnic1  0000:01:00.1 ixgbe       Up   10000Mbps Full   00:00:00:00:00:00 1500   Intel Corporation Ethernet Controller X540-AT2

다음을 확인합니다. CRC 오류:

MTU 구성이 정상인 경우 다음을 확인합니다. CRC 오류.

확인용 CRC 스위치에 오류가 발생한 경우 스위치 공급업체의 설명서에서 해당 명령을 참조하십시오.

Brocade의 예는 다음과 같습니다.

sw0# show int stats detail int Ten 2/0/34
Interface TenGigabitEthernet 2/0/34 statistics (ifindex 8993701921)
                                   RX                              TX
             Packets      7165702349                      4603884761
               Bytes   8633656075975                   2910244530614
            Unicasts      7154910149                      4565459180
          Multicasts        10782937                        24109494
          Broadcasts            9263                        14316087
              Errors               0                               0
            Discards             691                             643
            Overruns               0       Underruns               0
               Runts               0
             Jabbers               0
                 CRC               0
        64-byte pkts               0
   Over 64-byte pkts       932783488
  Over 127-byte pkts       587058087
  Over 255-byte pkts        19035776
  Over 511-byte pkts        93628206
 Over 1023-byte pkts       631386310
 Over 1518-byte pkts      4901810482
           Mbits/Sec        0.000000                        0.000456
          Packet/Sec               0                               0
           Line-rate           0.00%                           0.00%

다음을 확인합니다. CRC ESXi 호스트의 오류 :

[username@vxnode03:~] esxcli network nic stats get -n vmnic1
NIC statistics for vmnic1
   Packets received: 135817879
   Packets sent: 82253912
   Bytes received: 156239259329
   Bytes sent: 53856798358
   Receive packets dropped: 0
   Transmit packets dropped: 0
   Multicast packets received: 637031
   Broadcast packets received: 0
   Multicast packets sent: 0
   Broadcast packets sent: 0
   Total receive errors: 32614
   Receive length errors: 1866
   Receive over errors: 0
   Receive CRC errors: 32596
   Receive frame errors: 0
   Receive FIFO errors: 0
   Receive missed errors: 0
   Total transmit errors: 0
   Transmit aborted errors: 0
   Transmit carrier errors: 0
   Transmit FIFO errors: 0
   Transmit heartbeat errors: 0
   Transmit window errors: 0

만약 CRC 오류가 발견되면 몇 초마다 명령을 새로 고침(다시 실행)하여 CRC 오류가 증가하고 있습니다.

그렇다면 네트워크 하드웨어(노드 SFP, 네트워크 케이블, 스위치 포트/SFP 등) 문제 해결로 이동하여 문제를 특정 구성 요소로 격리하고 결함이 있는 구성 요소를 교체합니다.

결함이 있는 구성 요소를 교체한 후에는 몇 초마다 위의 명령을 실행하여 CRC 오류는 더 이상 증가하지 않습니다. 이 CRC ESXi에서 재부팅으로 지워지지만 기존 오류가 여전히 존재할 수 있지만 중요한 것은 증가를 중지한다는 것입니다.

문제가 해결되면 vSAN 상태 점검 테스트를 다시 실행하여 MTU 확인(대용량 패킷 핑) 경고가 더 이상 나타나지 않는지 확인합니다.
