PowerEdge - iDRAC Direct 기능을 사용하는 방법

iDRAC Direct 기능을 사용하면 노트북을 iDRAC USB 포트에 직접 연결할 수 있습니다. 이 문서에서는 고급 서버 관리 및 유지 보수를 위해 iDRAC Direct 기능을 사용하는 방법에 대해 설명합니다.

---

목차:

1. 요구 사항

2. USB 포트를 통해 iDRAC 인터페이스에 액세스하는 단계

---

요구 사항

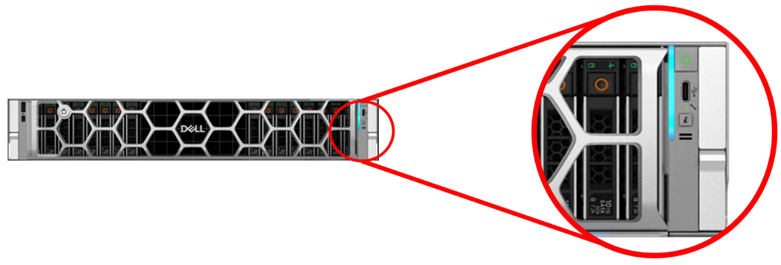

Direct iDRAC 기능을 사용하여 연결하려면 서버 앞에 있는 마이크로 USB 포트를 찾아야 합니다. iDRAC Direct 포트의 위치는 일반적으로 여기에서 찾을 수 있습니다.

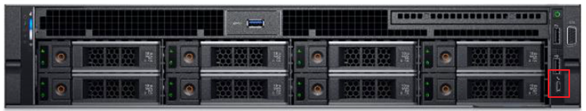

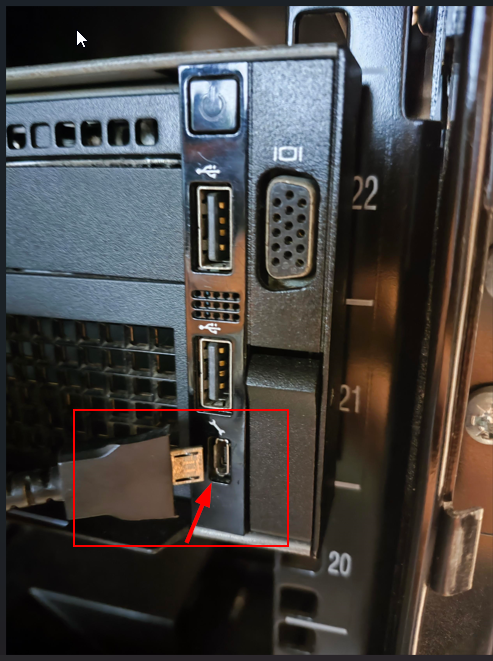

그림1: R740 예제

아래는 USB-microUSB 케이블의 사진(그림 2 참조)이며, 이 케이블은 작업을 수행하는 데 필요합니다.

그림 2:USB-microUSB 케이블



---

USB 포트를 통해 iDRAC 인터페이스에 액세스하는 단계

1. 모든 무선 네트워크를 끄고 다른 유선 네트워크와의 연결을 끊습니다.

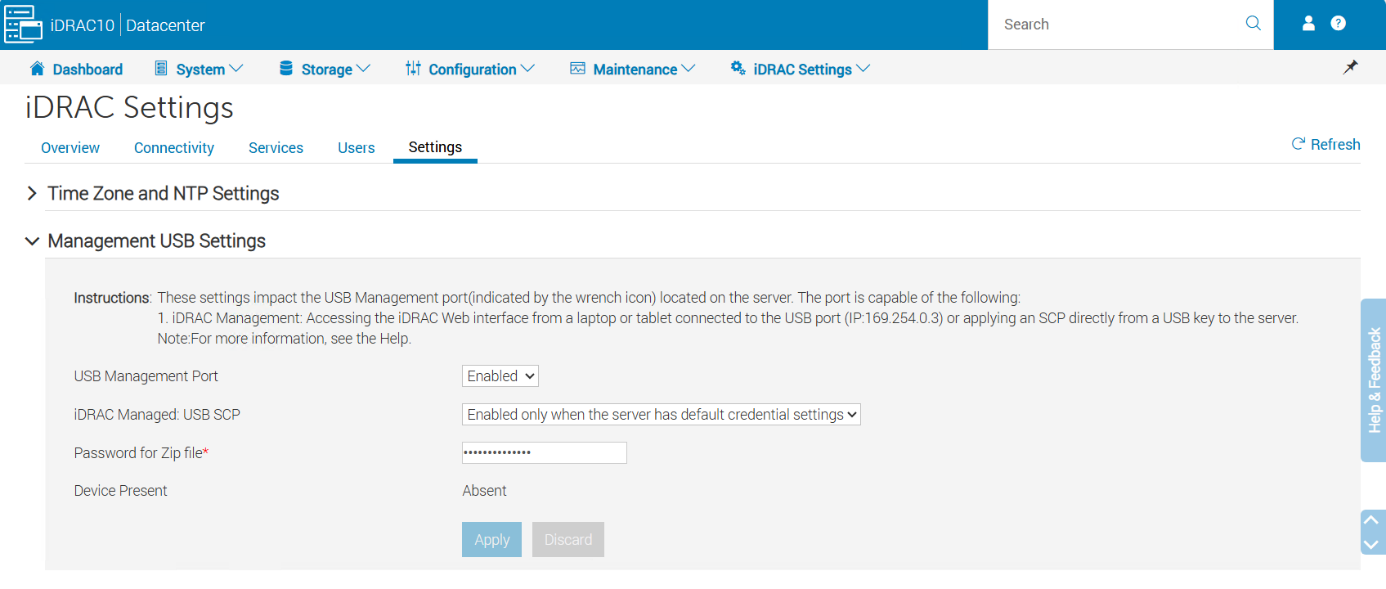

2. USB 포트가 활성화되어 있는지 확인합니다.

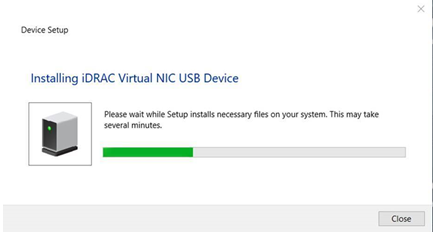

3. USB 케이블을 연결하면 노트북에서 "iDRAC Virtual NIC USB Device" 드라이버를 자동으로 다운로드합니다.

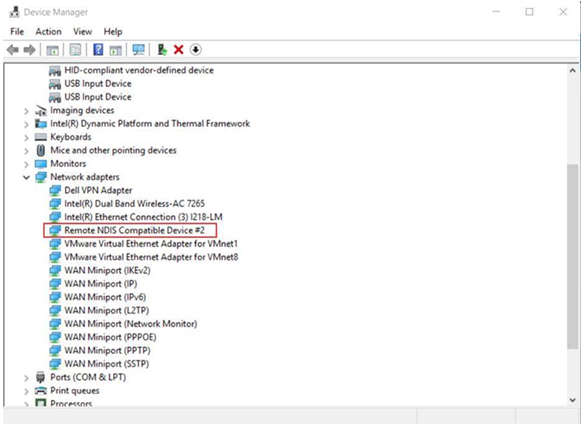

그런 다음 Device Manager, Network Adapter에 Remote NDIS Compatible Device #2가 나타납니다.



4. 노트북이 IP 주소 169.254.0.4를 얻기를 기다립니다. 이는 항상 동일한 IP 주소입니다. IP 주소를 가져오는 데 몇 초 정도 걸릴 수 있습니다. iDRAC는 IP 주소 169.254.0.3을 가져옵니다.

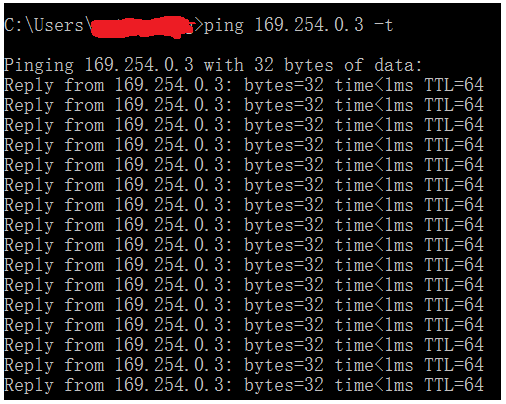

iDRAC가 응답하는지 확인하려면 ping 명령을 실행합니다.

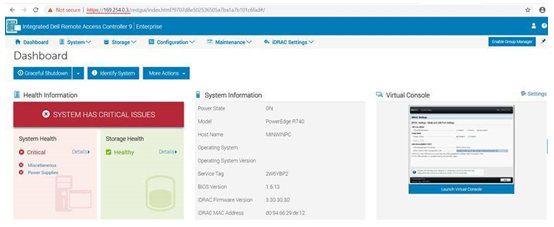

5. 이제 웹 인터페이스, RACADM, Redfish 또는 WSMan과 같은 iDRAC 네트워크 인터페이스를 사용할 수 있습니다. 예를 들어 iDRAC 웹 인터페이스에 액세스하려면 지원되는 브라우저를 열고 주소 169.254.0.3을 입력한 다음 키를 누릅니다. iDRAC 로그인 화면이 표시됩니다.

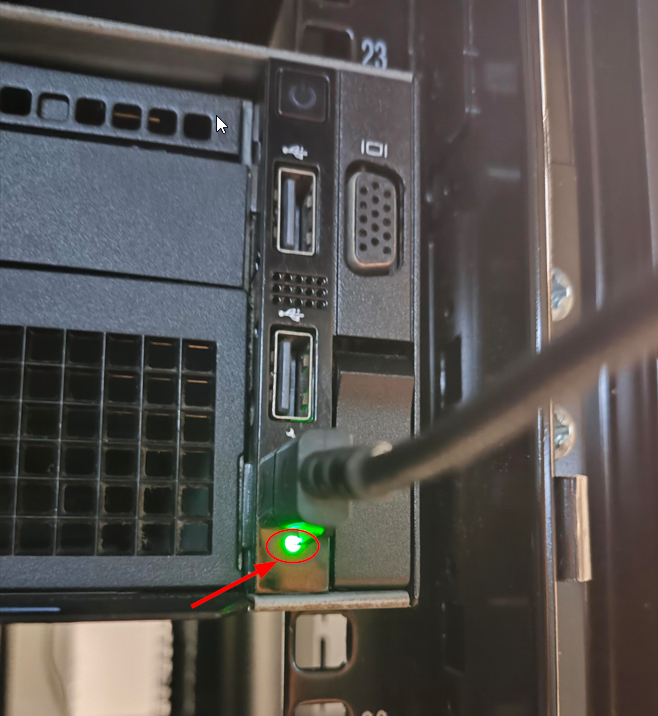

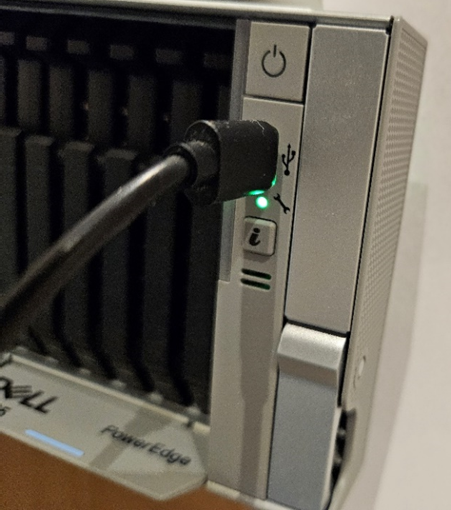

6. iDRAC에서 USB 포트를 사용 중인 경우 LED가 깜박이며 작동을 나타냅니다. 깜빡임 빈도는 초당 4회입니다. 원하는 작업을 완료한 후 시스템에서 USB 케이블을 분리합니다. LED가 꺼집니다.

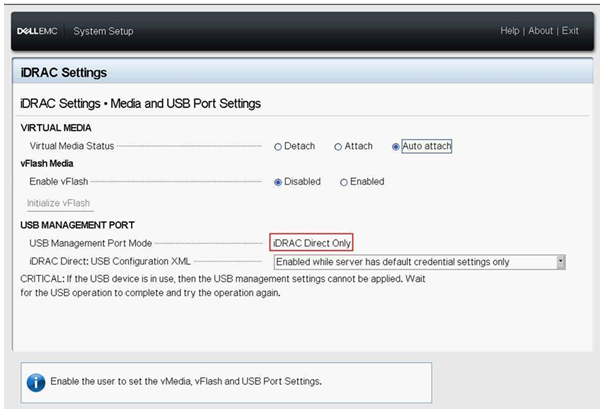

7. 마이크로 USB 케이블을 인식할 수 없는 경우 iDRAC Settings > Media and USB Port Settings > iDRAC Direct Only로 이동하십시오.



---

자세한 내용은 Integrated Dell Remote Access Controller 9 버전 3.31.31.31 사용자 가이드를 참조하십시오.


---

-

-
