En referencevejledning til Precision Mobile Diagnostic-indikatorer
요약: Denne artikel fører dig gennem de forskellige LED-indikatorer til diagnostik, og hvad de betyder på de forskellige Precision Mobile-workstations.
이 문서는 다음에 적용됩니다.
이 문서는 다음에 적용되지 않습니다.
이 문서는 특정 제품과 관련이 없습니다.
모든 제품 버전이 이 문서에 나와 있는 것은 아닙니다.
지침
Dell Precision Mobile-produkter har en lang tradition for integrerede diagnosticeringsindikatorer. Angiver, på hvilket tidspunkt under POST (Power-On Self-Test) en bærbar pc har problemer. Disse kan være:
- Hørbare bip
- Tænd/sluk-knapper, der viser forskellige tilstande og farver
- LED-indikatorer for lås og status, der ændrer tilstande og farver
- En kombination af dem alle
Følgende artikel er en referencevejledning til de koder, der er tilgængelige på hver model, og hvad disse koder betyder. Disse ændrer sig gennem de forskellige modeller og årstal. Disse indikatorer er blot et udgangspunkt for at indsnævre enhver fejlfinding, du udfører, for at identificere årsagen til dit aktuelle problem. Du kan bruge dette som udgangspunkt for at indsnævre den korrekte fejlfindingsvejledning, du har brug for. Alternativt kan du kontakte teknisk support for yderligere hjælp, og de leder også efter disse indikatorer.
Indholdsfortegnelse:
- LED-indikatorer til diagnosticering i Precision-serien (2021 til 2025)
- LED-indikatorer til diagnosticering i Precision-serien (2016 til 2020)
- LED-indikatorer til diagnosticering i Precision-serien (2011 til 2015)
- LED-indikatorer til diagnosticering i Precision-serien (2008 til 2010)
- LED-indikatorer til diagnosticering i Precision-serien (før 2007)
- Ordliste over akronymer
Bemærk: For alle nedenstående tabeller skal du huske, at diagnosticerings-LED'erne kun tjener som en indikator for POST-status. Disse indikatorer angiver ikke problemet, der fik POST-rutinen til at stoppe.
LED-indikatorer til diagnosticering i Precision Mobile-serien (2021 til 2025).
Med denne serie af bærbare computere blev diagnosticeringsindikatorerne ændret til kun at bruge følgende metode:
Denne metode bruger kun batteri-LED'en som indikator. Den diagnostiske LED er nu tilstanden og farven på batteri-LED'en, når den blinker mod dig.
| Strømkilde | LED-adfærd | Strømtilstand | Batteriniveau |
|---|---|---|---|
AC Adapter |
|
On (S0) - Off (S5) |
Fully Charged |
AC Adapter |
|
S0 - S5 |
Less than Fully Charged |
Battery |
|
Hibernate (S4) - S5 |
11-100% |
Battery |
|
S4 - S5 |
Less than 10% |
Advarsel: Batteri-LED'en tjener kun som en indikator for POST-status. Disse indikatorer angiver ikke problemet, der fik POST-rutinen til at stoppe.
Disse bærbare computere er afhængige af, at batteriopladnings-LED'en blinker gult eller hvidt i et mønster for at kunne registrere de fejl, der er angivet i den følgende tabel:
Bemærk:
Blinkmønstrene består af to sæt tal, der repræsenterer: (Første gruppe: Ravgul blinker, Anden gruppe: Hvid blinker).
- Første gruppe: LED'en blinker 1 til ni gange efterfulgt af en kort pause, hvor LED'en er slukket i et interval på 1,5 sekunder i gul farve.
- Anden gruppe: LED-indikatoren blinker 1 til ni gange efterfulgt af en længere pause, før den næste cyklus starter forfra i intervallet af 1,5 sekunder i hvid farve.
Følgende tabel indeholder oplysninger om de gule og hvide blinkemønstre med mulige fejlfindingstrin:
| LED-flashsekvens | Beskrivelse af fejl | Fejl |
|---|---|---|
1,1 |
Trusted Platform Module (TPM) Detection Failure |
Motherboard Error |
1,2 |
SPI Flash Failure |
Motherboard Error |
1, 3 |
Hinge Cable Short tripped OCP1 |
|
1, 4 |
Hinge Cable Short tripped OCP2 |
|
1,5 |
Embedded Controller (EC) unable to program i-Fuse |
Motherboard Error |
1,6 |
EC Code flow errors |
Power Issue |
2,1 |
Central Processor Unit (CPU) |
Possible CPU Failure |
2,2 |
Motherboard Basic input Output Setup (BIOS) |
Motherboard Covers BIOS Corruption, or Read-Only Memory (ROM) Error |
2,3 |
Memory |
No memory or Random Access Memory (RAM) detected |
2,4 |
Memory |
Memory or RAM failure |
2,5 |
Memory |
Invalid Memory Installed |
2,6 |
Motherboard Chipset |
Motherboard or Chipset Error |
2,7 |
Liquid Crystal Display (LCD) |
LCD Failure |
2,8 |
LCD |
Motherboard Failure |
3,1 |
Real-Time Clock (RTC) Power Failure |
Complementary Metal-Oxide Semi-Conductor (CMOS) Battery Failure |
3,2 |
Peripheral Component Interconnect (PCI) or Video |
PCI, or Video Card or Chip Failure |
3,4 |
BIOS Recovery 2 |
Recovery Image Found But Invalid |
3,5 |
Power Rail Failure |
EC ran into power sequencing failure |
3,6 |
System Management BIOS (SBIOS) Flash Corruption |
Flash corruption detected by SBIOS |
3,7 |
Management Engine (ME) Error |
Timeout waiting on ME to reply to Host Embedded Controller Interface (HECI) |
4,1 |
Memory Dual Inline memory modeul (DIMM) power rail failure |
Reset and swap the memory among the available slots. If issue persists memory module failure |
4,2 |
CPU Power Cable Connection issue |
Run the Power Supply Unit (PSU) Bult-In Self-Test (BIST). If issue continues Motherboard, PSU, and cabling failure |
LED-indikatorer til diagnosticering i Precision Mobile-serien (2016 til 2020).
Med denne serie af bærbare computere blev diagnostiske LED'er ændret til at bruge to forskellige metoder afhængigt af modellen på den bærbare computer, du har:
- Én metode bruger kun LED'en Strøm som indikator. Diagnostisk LED er nu tilstanden for Power LED og hvor mange gange den blinker mod dig.
- Den anden metode bruger kun batteri-LED'en som indikator. Den diagnostiske LED er nu tilstanden og farven på batteri-LED'en, når den blinker mod dig.
| LED-strømindikatortilstand | Beskrivelse |
|---|---|
|
|
|
Boot Failure - This is a system fault error condition, including the power supply. Only the +5VSB rail on the power supply is working correctly. |
|
Boot Failure - The computer is receiving electrical power, and power supplied by the power supply is normal. A device might be malfunctioning or incorrectly installed. Refer to the table below for Amber Blinking Pattern diagnostics suggestion and possible failures. |
|
The system is in S0 state, the normal power state of a functioning machine. The BIOS will turn the LED to this state to indicate it has started fetching opcodes. |
|
The system is in a low power state, either S1 or S3. This does not indicate a fault condition. |
Advarsel: Strøm-LED'en tjener kun som en indikator for POST-status. Disse indikatorer angiver ikke problemet, der fik POST-rutinen til at stoppe.
Bemærk: Gult LED-blinkemønster: Tænd/sluk-knappens LED skal blinke de tilsvarende LED-koder for den tilsvarende fejltilstand. Det gentagne mønster holder en længere pause i midten.
Eksempel: Der blev ikke fundet nogen hukommelse. Tænd/sluk-knappens LED blinker to gange efterfulgt af en pause, blinker to gange, pause osv. Dette mønster fortsætter, indtil der slukkes for den bærbare computer.
Eksempel: Der blev ikke fundet nogen hukommelse. Tænd/sluk-knappens LED blinker to gange efterfulgt af en pause, blinker to gange, pause osv. Dette mønster fortsætter, indtil der slukkes for den bærbare computer.
| LED-adfærd | Problembeskrivelse | Næste trin |
|---|---|---|
1 |
System Board: BIOS, ROM Failure |
|
2 |
No Memory or RAM detected |
|
3 |
System board, Chipset Error, Clock Failure, Gate A20 Failure, Super I/O Failure, Keyboard controller failure |
|
4 |
Memory or RAM failure |
|
5 |
CMOS battery failure |
|
6 |
Video card or chip failure |
|
7 |
CPU Failure |
|
| LED-strømindikatortilstand | Beskrivelse |
|---|---|
|
|
|
The system is in S0 state, the normal power state of a functioning machine. The BIOS will turn the LED to this state to indicate it has started fetching opcodes. |
|
The system is in a low power state, either S1 or S3. This does not indicate a fault condition. |
Advarsel: Strøm-LED'en tjener kun som en indikator for POST-status. Disse indikatorer angiver ikke problemet, der fik POST-rutinen til at stoppe.
Bemærk: Det blinkende mønster består af to sæt tal. De repræsenterer den første gruppe (gule blink) og den anden gruppe (hvide blinker).
Eksempel: Der blev ikke fundet nogen hukommelse (2,3). Batteri-LED'en blinker to gange gult efterfulgt af en pause, blinker derefter tre gange hvidt, pause osv. Dette mønster fortsætter, indtil der slukkes for den bærbare computer.
- Første gruppe: Batteri-LED'en blinker ravgult op til ni gange og holder derefter pause i halvandet sekund, før den anden gruppe køres.
- Anden gruppe: Batteri-LED'en blinker hvidt op til ni gange og holder derefter pause i tre sekunder, før den første gruppe køres igen.
Eksempel: Der blev ikke fundet nogen hukommelse (2,3). Batteri-LED'en blinker to gange gult efterfulgt af en pause, blinker derefter tre gange hvidt, pause osv. Dette mønster fortsætter, indtil der slukkes for den bærbare computer.
| LED-adfærd | Problembeskrivelse | Næste trin | |
|---|---|---|---|
| Ravgul | Hvid | ||
2 |
1 |
CPU Failure |
|
2 |
2 |
System Board: BIOS, ROM Failure |
|
2 |
3 |
No Memory / RAM detected |
|
2 |
4 |
Memory / RAM failure |
|
2 |
5 |
Invalid Memory Installed |
|
2 |
6 |
System board, Chipset Error |
|
2 |
7 |
System board, LCD |
|
3 |
1 |
CMOS battery failure |
|
3 |
2 |
PCI or Video card/chip failure |
|
3 |
3 |
BIOS Recovery 1 |
|
3 |
4 |
BIOS Recovery 2 |
|
3 |
5 |
Power Rail Failure |
|
3 |
6 |
SBIOS Flash Corruption |
|
3 |
7 |
ME Error |
|
Dette angiver LED-koderne for styring af batteristrøm.
| LED-adfærd | Batteritilstand |
|---|---|
Blinking Amber and White light (repeated) |
An unauthenticated or unsupported non-Dell AC adapter is plugged to your notebook |
Blinking Amber and Steady White light (repeated) |
Temporary battery failure with AC adapter present |
Constantly blinking Amber |
Fatal battery failure with AC adapter present |
Solid White |
The battery in charge mode with AC Adapter |
Light off |
The battery in full charge mode with AC adapter present |
Light off |
The battery in full charge mode without AC adapter present |
Solid Amber |
Battery charge is critically slow (approx. 30 minutes or less of battery life remaining), without AC adapter present |
LED-indikatorer til diagnosticering i Precision-serien (2011 til 2015)

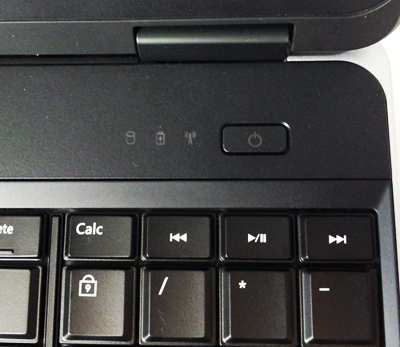

I denne serie er diagnosticerings-LED'erne ændret til kun at bruge LED-indikatorerne for systemstatus. LED-indikatorerne for diagnosticering er nu indikatoren for harddiskaktivitet, batteriindikatoren og Wi-Fi-indikatoren.
| Ikon | Beskrivelse |
|---|---|
|
HDD activity light - Turns white when the laptop reads or writes data |
|
Battery indicator light - Turns on steadily or blinks to indicate battery charge status |
|
Wi-Fi light - Turns on when wireless networking is enabled |
Hvis den bærbare computer er tilsluttet en stikkontakt, fungerer strøm- og batteriindikatoren på følgende måde:
| LED-adfærd | Beskrivelse |
|---|---|
Solid white color |
Battery charging with AC adapter |
Pulsing white color (slow increase/decrease in illumination) |
The system in Standby, Battery charging with AC adapter |
Off |
System Off, Battery charging with AC adapter (power >90%) |
| Diagnosticerings-LED | Beskrivelse | Næste trin | ||
|---|---|---|---|---|
Harddisk eller storage-LED
 |
Batteri-LED
 |
Trådløs LED
 |
||
Blinking |
Solid |
Solid |
The microcontroller is handing control of the system to the processor. This code persists if no processor is detected |
|
Solid |
Blinking |
Solid |
The memory has encountered an error |
|
Blinking |
Blinking |
Blinking |
A system board component is faulty |
|
Blinking |
Blinking |
Solid |
The video card is preventing the system from completing POST |
|
Blinking |
Blinking |
Off |
The keyboard is preventing the system from completing POST |
|
Blinking |
Off |
Blinking |
The USB controller encountered a problem during initialization |
|
Solid |
Blinking |
Blinking |
No SODIMM memory modules are installed |
|
Blinking |
Solid |
Blinking |
The LCD encountered a problem during initialization |
|
Off |
Blinking |
Blinking |
The modem is preventing the system from completing POST |
|
| LED-adfærd | Beskrivelse |
|---|---|
Alternately blinking amber light and blue light |
An unauthenticated or unsupported, non-Dell AC adapter is attached to your laptop |
Alternately blinking amber light with steady blue light |
Temporary battery failure with AC adapter present |
Constantly blinking amber light |
Fatal battery failure with AC adapter present |
Light off |
The battery in full charge mode with AC adapter present |
Blue light on |
The battery in charge mode with AC adapter present |
LED-indikatorer til diagnosticering i Precision-serien (2008 til 2010)
Denne serie havde en kombination af LED-indikatorer for tastaturstatus og systemstatus-LED'er på kabinettet.
Disse modeller havde en blok af tastaturstatus-LED'er på forsiden af kabinettet, der enten lyste konstant grønt, blinkede grønt eller var slukket. Dell Technology har inkluderet en tabel nedenfor med, hvad disse indikerer.
| Ikon | Beskrivelse |
|---|---|
 |
Caps Lock light - Turns on when the Caps Lock is engaged |
 |
Scroll Lock light - Turns on when the Scroll Lock is engaged |
 |
Number Lock light - Turns on when the Number Lock is enabled |
| LED-mønster
(1, 2, 3) |
LED-mønster
|
Beskrivelse | Næste trin |
|---|---|---|---|
 |
ON-FLASH-FLASH |
No SODIMMs are installed |
|
 |
FLASH-ON-ON |
System board error |
|
 |
FLASH-ON-FLASH |
LCD Panel Error |
|
 |
OFF-FLASH-OFF |
Memory compatibility error |
|
 |
ON-FLASH-ON |
Memory is detected but has errors |
|
 |
OFF-FLASH-FLASH |
Modem Error |
|
 |
FLASH-FLASH-FLASH |
System board error |
|
 |
FLASH-FLASH-OFF |
Option ROM Error |
|
 |
OFF-ON-OFF |
Storage device error |
|
 |
FLASH-FLASH-ON |
Video card error |
|
Hvis den bærbare computer er tilsluttet en stikkontakt, fungerer lampen på følgende måde:
- Blinker skiftevis gult og blåt lys: Der er tilsluttet en uautoriseret eller ikke-understøttet AC-adapter fra en anden producent end Dell, til din bærbare pc
- Blinker skiftevis gult med konstant blåt lys: Midlertidig batterifejl med AC-adapter til stede
- Blinker konstant gult: Alvorlig batterifejl med AC-adapter til stede
- Lyset slukket: Batteri i fuld opladningstilstand med AC-adapter til stede
- Det blå lys er tændt: Batteri i opladningstilstand med AC-adapter til stede
Du kan kontrollere batteriopladningen ved at trykke på statusknappen på batteriopladningsmåleren og slippe den for at tænde opladningsniveauindikatorerne. Hver indikator repræsenterer cirka 20 procent af den samlede batteriopladning. For eksempel, hvis fire lys er tændt, har batteriet 80 procent af sin opladning tilbage. Hvis der ikke vises lys, er batteriet ikke opladet.
Du kan kontrollere batteristatus ved hjælp af opladningsmåleren ved at holde statusknappen på batteriopladningsmåleren nede i mindst 3 sekunder. Hvis der ikke vises lys, er batteriet i god stand, og mere end 80 procent af dets oprindelige opladningskapacitet er tilbage. Hvert lys repræsenterer trinvis nedbrydning. Hvis der vises fem lys, er der mindre end 60 procent af opladningskapaciteten tilbage, og du bør overveje at udskifte batteriet.
LED-indikatorer til diagnosticering i Precision-serien (før 2007)
Mobile Dell Precision-workstations har en lang tradition for integrerede diagnosticeringsindikatorer. Det kan være hørbare bip og specifikke diagnosticerings-LED-indikatorer, der angiver, når der under POST (Power On Self-Test) opstår problemer med en bærbar computer.

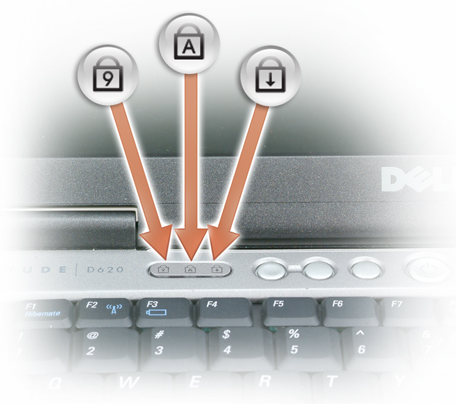

Disse modeller havde en blok af tastaturstatus-LED'er på forsiden af kabinettet, der enten lyste konstant grønt, blinkede grønt eller var slukket. Dell Technologies har inkluderet en tabel nedenfor med, hvad disse angiver.
| Ikon | Beskrivelse |
|---|---|
 |
Caps Lock light - Turns on when the Caps Lock is engaged |
 |
Scroll Lock light - Turns on when the Scroll Lock is engaged |
 |
Number Lock light - Turns on when the Number Lock is enabled |
| Flash-kode | LED-mønster | Beskrivelse | Næste trin |
|---|---|---|---|
|
Flash-On-On |
The microcontroller is handing control of the system to the processor. This code persists if no processor is detected. |
|
|
On-Flash-On |
The memory has encountered an error. |
|
|
Flash-Flash-Flash |
A system board component is faulty. |
|
|
Flash-Flash-On |
The video card is preventing the system from completing POST. |
|
|
Flash-Flash-Off |
The keyboard is preventing the system from completing POST. |
|
|
Flash-Off-Flash |
The USB controller encountered a problem during initialization. |
|
|
On-Flash-Flash |
No SODIMMs are installed. |
|
|
Flash-On-Flash |
The LCD encountered a problem during initialization. |
|
|
Off-Flash-Flash |
The modem is preventing the system from completing POST. |
|
Hvis den bærbare computer er tilsluttet en stikkontakt, fungerer lampen på følgende måde:
- Konstant grøn – Batteriet oplades.
- Blinker grønt – Batteriet er næsten fuldt opladet.
Hvis den bærbare computer kører på et batteri, fungerer lampen på følgende måde:
- Slukket – Batteriet er tilstrækkeligt opladet (eller den bærbare computer er slukket).
- Blinker orange – batteriniveauet er lavt.
- Konstant orange – Batteriopladningen er kritisk lav.
Ordliste over akronymer:
Se tabellen for definitioner af akronymerne i denne artikel.
| Akronym | Definition |
|---|---|
BIOS |
Basic Input/Output System |
CFG |
Resource Configuration |
CPU |
Central Processing Unit |
DIMM |
Dual In-line Memory Module |
DMA |
Direct Memory Access |
EC |
Embedded Controller |
HECI |
Host Embedded Controller Interface |
LCD |
Liquid Crystal Display |
LED |
Light Emitting Diode |
MBF |
Motherboard Failure |
MBIST |
Memory Built-in Self Test |
ME |
Management Engine |
MEM |
Memory |
NVRAM |
Non-Volatile Random Access Memory |
PCI |
Peripheral Component Interconnect |
POV |
Post-video Activity |
PRV |
Pre-video Activity |
PSU |
Power Supply Unit |
RAM |
Random Access Memory |
RCM |
Recovery Mode |
ROM |
Read Only Memory |
RTC |
Real Time Clock |
S0 |
System Power State S0 – This is the Working State, where your Windows PC is awake. |
S1 |
System Power State S1 – In this sleep state, the CPU is stopped, and your computer is in standby mode. |
S2 |
System Power State S2 – This state is similar to S1 except that the CPU and system cache are lost because the processor loses power. |
S3 |
System Power State S3 – In this state, data is saved to RAM, hard drives, and other hardware are shut down. |
S4 |
System Power State S4 – In this state, RAM and other data are saved to the hard disk. |
S5 |
System Power State S5 - The System is off. |
SBIOS |
Small Board Interface Operating System |
SPI |
Serial Peripheral Interface |
STD |
Boot Hand Off |
STO |
Storage Device |
TPM |
Trusted Platform Module |
USB |
Universal Serial Bus |
VID |
Video |
Bemærk:Følg vejledningen,
hvis du ser en genkendelig kode. Hvis du skal kontakte din lokale support, skal du sikre dig, at du har kodeoplysningerne ved hånden. Teknikeren har brug for disse oplysninger for at hjælpe dig videre.
Hvis du ser en uigenkendelig kode, en der ikke er angivet ovenfor - så kontakt din lokale support med det samme.
hvis du ser en genkendelig kode. Hvis du skal kontakte din lokale support, skal du sikre dig, at du har kodeoplysningerne ved hånden. Teknikeren har brug for disse oplysninger for at hjælpe dig videre.
Hvis du ser en uigenkendelig kode, en der ikke er angivet ovenfor - så kontakt din lokale support med det samme.
Hvis du har brug for mere hjælp, skal du kontakte Dells tekniske support.
추가 정보
Anbefalede artikler
Her er nogle anbefalede artikler relateret til dette emne, der kan have din interesse.
해당 제품
Mobile Workstations문서 속성
문서 번호: 000135030
문서 유형: How To
마지막 수정 시간: 30 4월 2026
버전: 16
다른 Dell 사용자에게 질문에 대한 답변 찾기
지원 서비스
디바이스에 지원 서비스가 적용되는지 확인하십시오.
